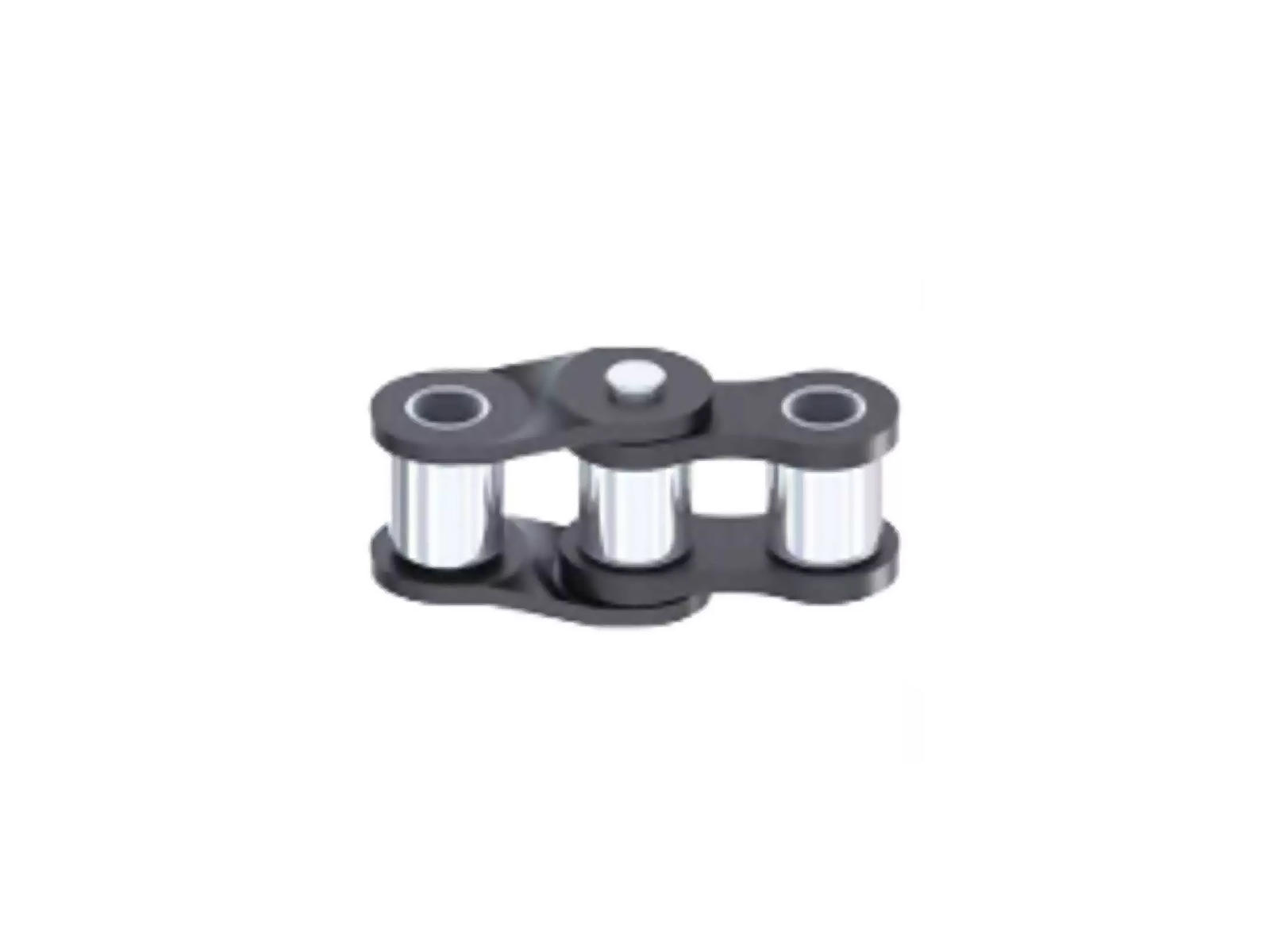

Protorque 05B1-123 dobbelt forkrøbbet 8 mm samleled
Dobbelt forkrøbbet BS samleled til 05B-1 rullekæde, deling 8,00 mm
Protorque 05B1-123 dobbelt forkrøbbet samleled bruges til forlængelse og opbygning af BS 05B-1 rullekæde, hvor kædelængden skal justeres i halve delinger for korrekt centerafstand eller efterspænding. Den forkrøbne udførelse giver fleksibel længdejustering i kompakte, lette drev og små transportører. Se flere kæde- og tilbehørsløsninger under rullekæder og samleled.
- Anvendelse: Til BS/ISO 05B-1 rullekæder i lette industridrev, automationsudstyr, små transportører og finmekaniske anlæg, hvor kæden skal kunne forlænges eller kortes med halve led for præcis justering af kædelængde.
- Kapacitet/Ydelse: Forkrøbbet samleled udført efter samme geometri som Protorque 05B1 rullekæde (BS/ISO 606), så indgreb og bæreevne svarer til den øvrige kæde. Indsæt de konkrete værdier direkte efter producentens datablad:
- Pitch p: 8,00 mm.
- Rullediameter d1: 5,00 mm.
- Indvendig bredde mellem inderplader b1: 3,00 mm.
- Boltdiameter d2: 2,31 mm.
- Inderpladehøjde h: 7,10 mm.
- Samlet bredde over bolte L: 8,60 mm.
Når værdierne er udfyldt efter producentens datablad, sikrer de BS-/ISO-dimensioner fuld kompatibilitet mellem det forkrøbne 05B1-123 samleled, den øvrige 05B-1 rullekæde og tilhørende kædehjul. For andre kædestørrelser kan du se programmet af BS rullekæder.
- Udførelse/Materiale: Stålsamleled med inder- og yderplader, bøsning og tap i forkrøbbet udførelse til brug i almindelige industrimiljøer med korrekt smøring. Udført efter BS/ISO 606 for 05B-1, så pasninger og tolerancer matcher den tilhørende rullekæde.
- Kompatibilitet/tilbehør: Passer til BS/ISO 05B-1 rullekæde og kædehjul i samme deling 8,00 mm. Kan kombineres med øvrige Protorque kædekomponenter som standard samleled og andre kædetilbehør, fx løsninger under BS lige samleled.
Bemærk: Brug dobbelt forkrøbbet samleled med omtanke og undgå flere efter hinanden i stærkt belastede stræk. Kontroller, at alle dele er korrekt samlet og fuldt i indgreb, før anlægget startes, og efterspænd kæden efter indkøring for at sikre stabil og driftsikker kørsel.
