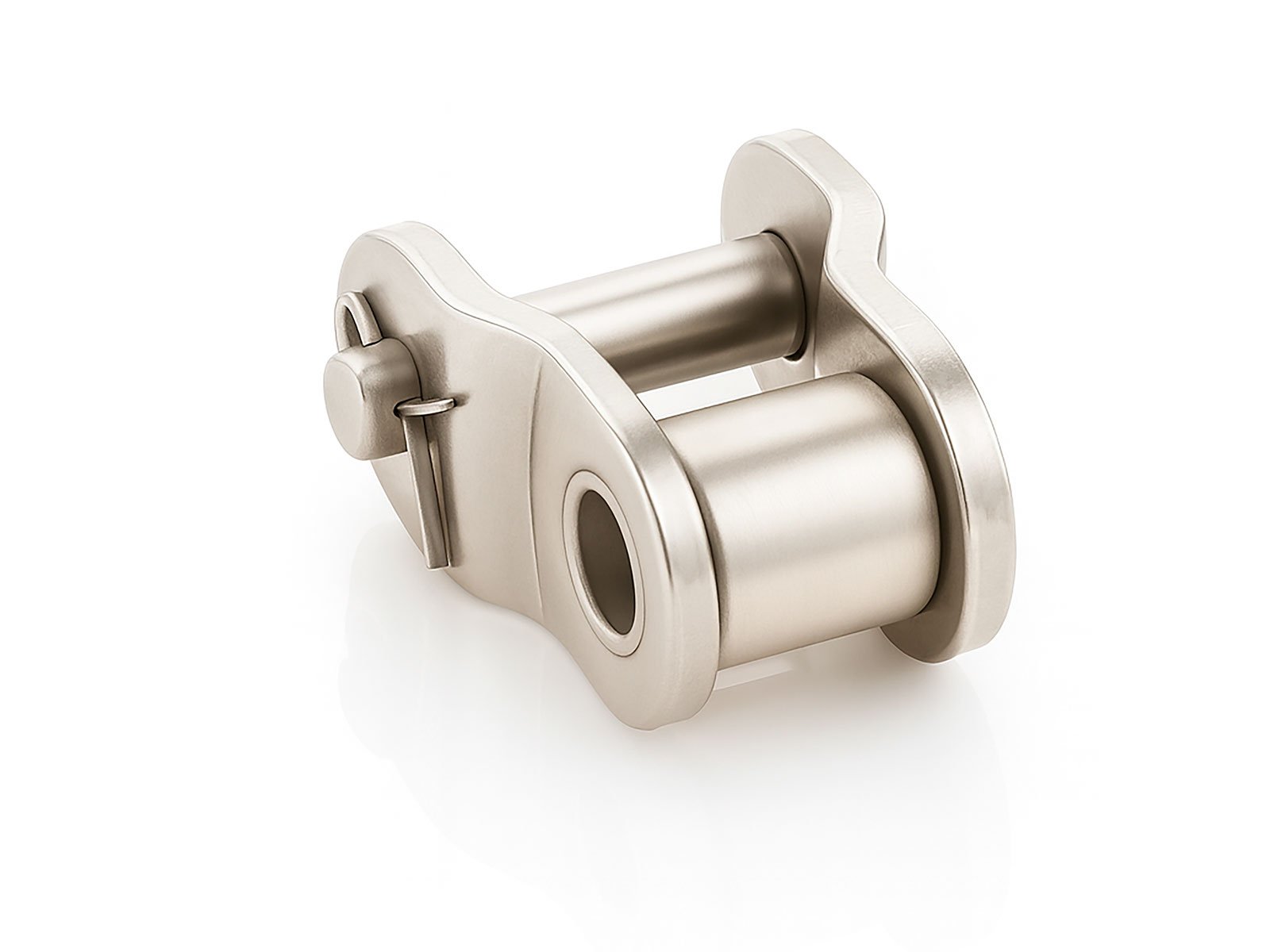

Protorque 06B1 rustfri forkrøbbet 3/8" samleled
Rustfrit forkrøbbet BS samleled til 06B-1 rullekæde, 3/8" deling
Protorque 06B1 rustfri forkrøbbet samleled bruges til forlængelse og opbygning af rustfri BS 06B-1 rullekæde, hvor kædelængden skal justeres i halve delinger for korrekt centerafstand eller efterspænding. Den forkrøbne udførelse giver fleksibel længdejustering i kompakte drev, automationsudstyr og mindre transportører i korrosive eller fugtige miljøer. Se flere kæde- og tilbehørsløsninger under rullekæder og samleled.
- Anvendelse: Til rustfri BS/ISO 06B-1 rullekæder i lette og mellemstore industridrev, automationsanlæg, pakkelinjer, fødevare- og procesudstyr, hvor kæden skal kunne forlænges eller kortes i halve led for præcis tilpasning af kædelængde og centerafstand.
- Kapacitet/Ydelse: Rustfrit forkrøbbet samleled udført efter samme geometri som rustfri 06B1 rullekæde (BS/ISO 606), så indgreb og bæreevne svarer til den øvrige kæde:
- Pitch p: 3/8" – 9,525 mm.
- Rullediameter d1: 6,35 mm.
- Indvendig bredde mellem inderplader b1: 5,72 mm.
- Boltdiameter d2: 3,28 mm.
- Inderpladehøjde h: 8,20 mm.
- Samlet bredde over bolte L: 13,00 mm.
Målene svarer til standard BS 06B-1 rustfri rullekæde og sikrer korrekt indgreb i kædehjul og øvrige kædekomponenter. For andre rustfri BS-kædestørrelser og rækkeantal kan du se programmet af BS rullekæder.
- Udførelse/Materiale: Forkrøbbet samleled i rustfrit stål med inder- og yderplader, bøsning og tap, velegnet til fugtige, udendørs eller rengøringskrævende miljøer med korrekt smøring eller godkendt fødevareolie. Udført efter BS/ISO 606 for 06B-1, så pasninger og tolerancer matcher den tilhørende rustfri rullekæde.
- Kompatibilitet/tilbehør: Passer til rustfri BS/ISO 06B-1 rullekæder og 06B-1 kædehjul i deling 9,525 mm. Kan kombineres med øvrige rustfri Protorque kædekomponenter og tilbehør, fx løsninger under BS lige samleled.
Bemærk: Brug forkrøbbet samleled med omtanke og undgå flere efter hinanden i stærkt belastede stræk. Kontroller, at alle dele er korrekt samlet og fuldt i indgreb, før anlægget startes, og efterspænd kæden efter indkøring for at sikre stabil og driftsikker kørsel.
