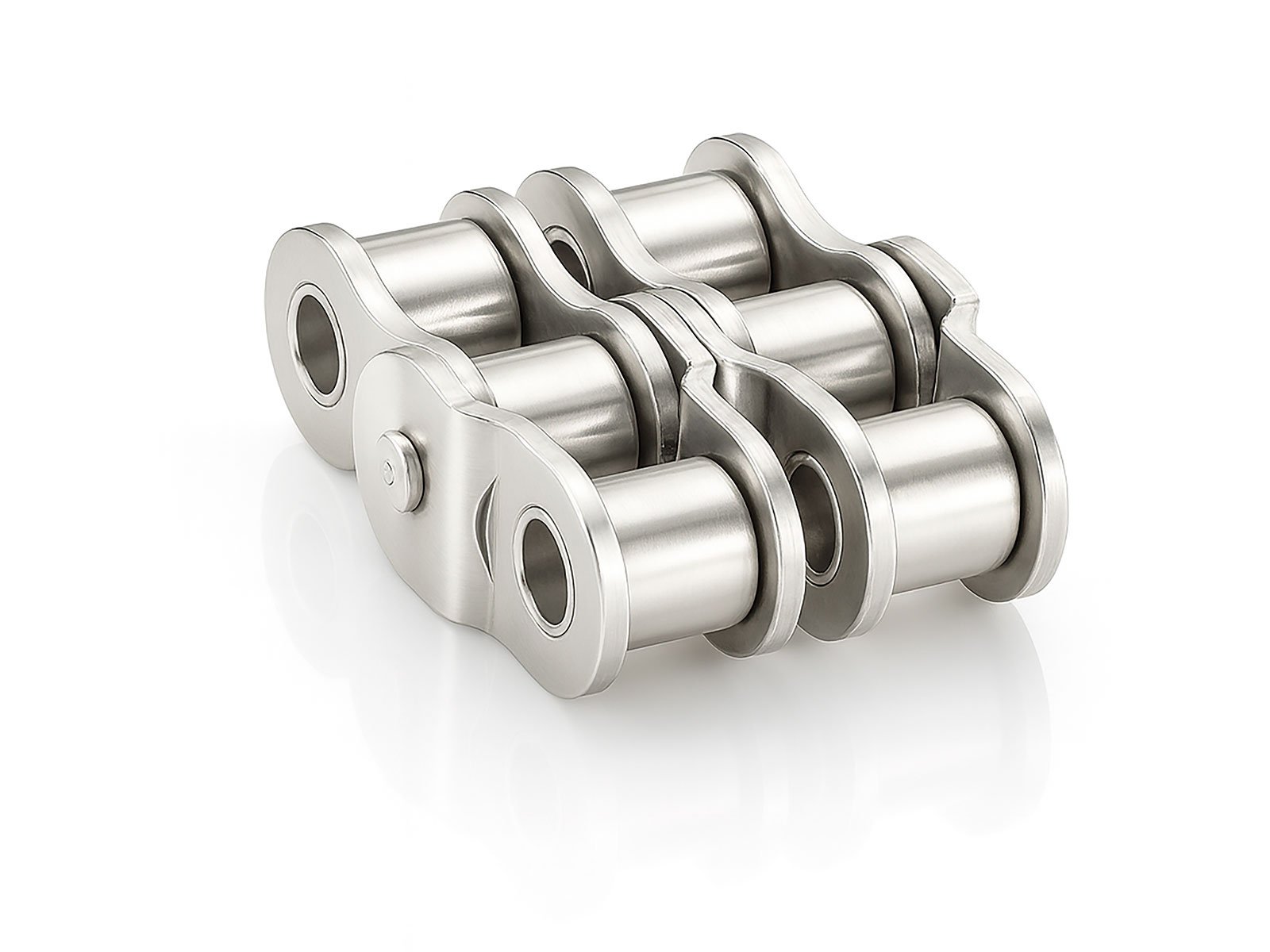

Protorque 08B2 rustfri dobbelt forkrøbbet 1/2" samleled
Rustfrit dobbelt forkrøbbet BS samleled til 08B-2 duplex rullekæde, 1/2" deling
Protorque 08B2 rustfri dobbelt forkrøbbet 1/2" samleled bruges til forlængelse og opbygning af rustfri BS 08B-2 duplex rullekæde, hvor kædelængden skal kunne justeres meget præcist i halve delinger for korrekt centerafstand eller efterspænding. Den dobbelt forkrøbne rustfri udførelse giver høj fleksibilitet i kompakte kædetræk og transportører, som kører i fugtige eller korrosive miljøer.
- Anvendelse: Til rustfri BS/ISO 08B-2 duplex rullekæder i industridrev, automationsanlæg, pakkelinjer, proces- og fødevareudstyr, hvor kæden skal kunne forlænges eller kortes i flere halve led for præcis tilpasning af kædelængde og centerafstand.
- Kapacitet/Ydelse: Rustfrit dobbelt forkrøbbet samleled udført efter samme geometri som rustfri 08B2 duplex rullekæde (BS/ISO 606), så indgreb og bæreevne svarer til den øvrige kæde:
- Pitch p: 1/2" - 12,70 mm.
- Rullediameter d1: 8,51 mm.
- Indvendig bredde mellem inderplader b1: 5/16" - 7,75 mm.
- Boltdiameter d2: 4,45 mm.
- Inderpladehøjde h: 11,80 mm.
- Samlet bredde over bolte L: 31,00 mm.
Målene følger BS-/ISO-dimensionerne for rustfri 08B-2 rullekæde og sikrer korrekt indgreb i duplex kædehjul og øvrige kædekomponenter. For andre rustfri kædestørrelser og rækkeantal henvises der til udvalget af BS rullekæder.
- Udførelse/Materiale: Dobbelt forkrøbbet samleled i rustfrit stål med inder- og yderplader, bøsninger og tappe, velegnet til fugtige, udendørs eller rengøringskrævende miljøer med korrekt smøring eller godkendt fødevareolie. Fremstillet efter BS/ISO 606 for 08B-2, så pasninger og tolerancer matcher den tilhørende rustfri duplex rullekæde, samtidig med at den forkrøbne geometri muliggør ekstra fin længdejustering.
- Kompatibilitet/tilbehør: Passer til rustfri BS/ISO 08B-2 duplex rullekæder og 08B-2 kædehjul i deling 12,70 mm. Kan kombineres med øvrige rustfri Protorque kædekomponenter og tilbehør, fx standard samleled og relaterede produkter i BS lige samleled.
Bemærk: Dobbelt forkrøbbet samleled bør kun anvendes, hvor der er behov for særlig fin længdejustering, og antallet af forkrøbne led i en kædestræk bør begrænses, især i stærkt belastede eller stødudsatte rustfri drev. Kontroller, at alle dele er korrekt monteret og fuldt i indgreb, før anlægget startes, og efterspænd kæden efter indkøring for stabil og driftsikker drift.
