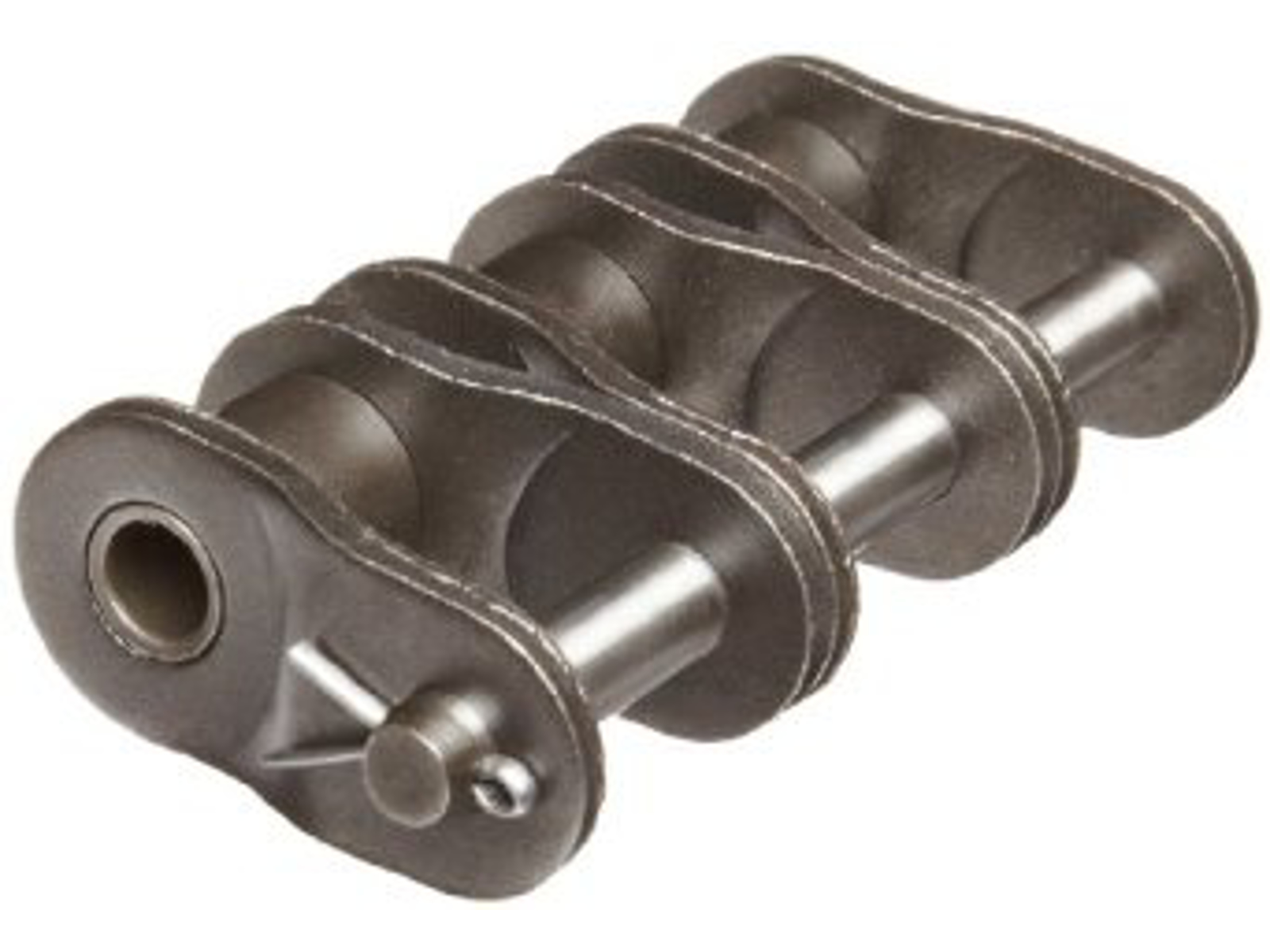

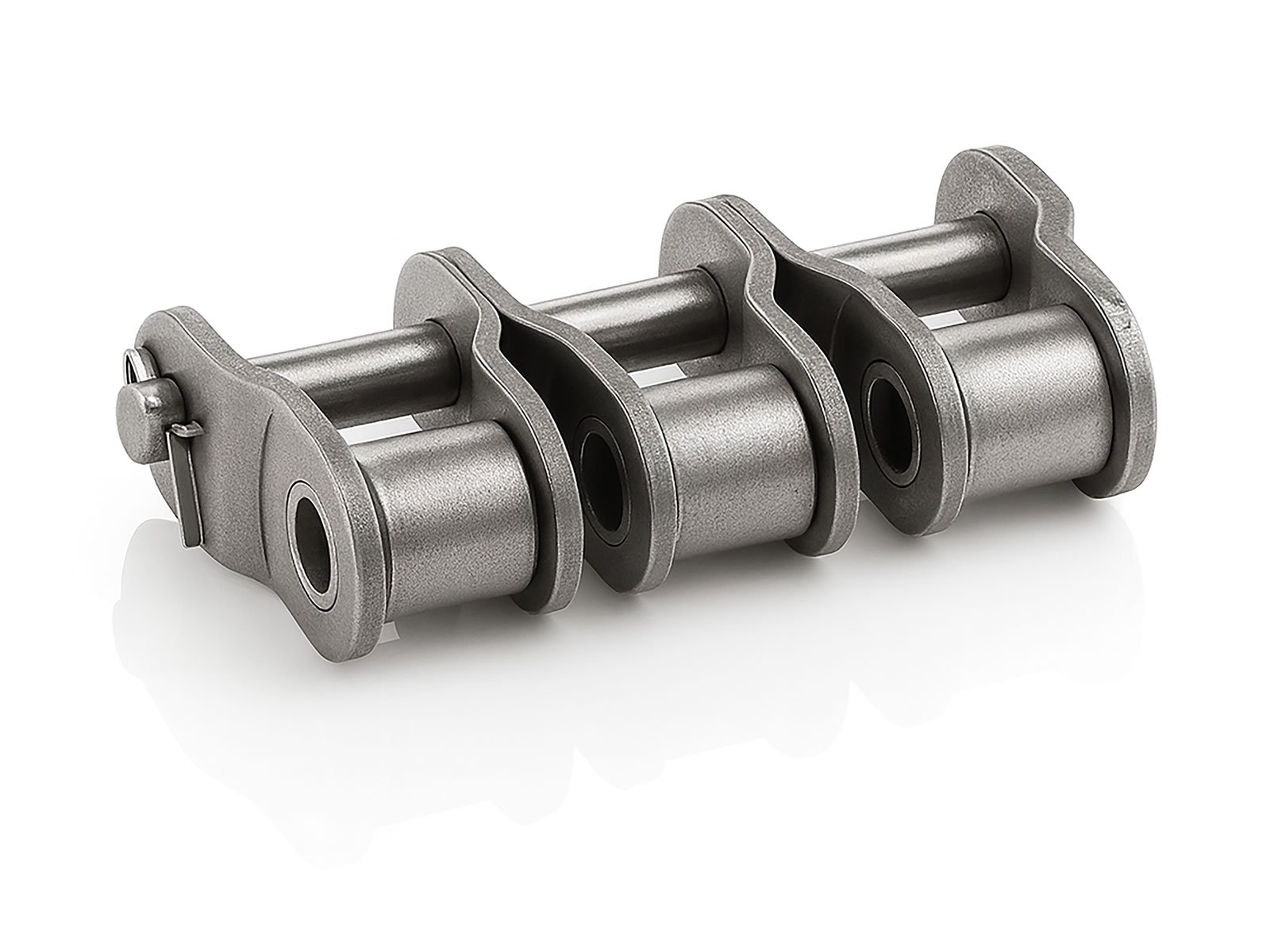

Protorque 08B3 forkrøbbet 1/2" triplex samleled
Forkrøbbet BS samleled til 08B-3 triplex rullekæde, 1/2" deling
Protorque 08B3 forkrøbbet triplex samleled bruges til forlængelse og opbygning af BS 08B-3 rullekæde, hvor kædelængden skal justeres i halve delinger for korrekt centerafstand eller efterspænding. Den forkrøbne udførelse gør det muligt at finjustere kædelængden i kompakte, men kraftige kædetræk og transportører. Se flere kæde- og tilbehørsløsninger under rullekæder og samleled.
- Anvendelse: Til BS/ISO 08B-3 triplex rullekæder i mellemstore og tunge industridrev, transportører, automations- og procesanlæg, hvor kæden skal kunne forlænges eller kortes i halve led for præcis tilpasning af kædelængde og centerafstand.
- Kapacitet/Ydelse: Forkrøbbet triplex samleled udført efter samme geometri som 08B3 rullekæde (BS/ISO 606), så indgreb og bæreevne svarer til den øvrige kæde. Indsæt målene 1:1 efter producentens datablad for Protorque 08B3:
- Pitch p: 1/2" - 12,70 mm.
- Rullediameter d1: 8,51 mm.
- Indvendig bredde mellem inderplader b1: 5/16" - 7,75 mm.
- Boltdiameter d2: 4,45 mm.
- Inderpladehøjde h: 11,80 mm.
- Samlet bredde over bolte L: 45,10 mm.
Når værdierne er udfyldt efter databladet, følger samleleddet BS-/ISO-dimensionerne for 08B-3 og sikrer fuld kompatibilitet med 08B3 triplex rullekæder og kædehjul. For øvrige BS-kædestørrelser og rækkeantal kan du se programmet af BS rullekæder.
- Udførelse/Materiale: Stålsamleled med inder- og yderplader, bøsninger og tappe i forkrøbbet triplex-udførelse til brug i almindelige industrimiljøer med korrekt smøring. Fremstillet efter BS/ISO 606 for 08B-3, så pasninger og tolerancer matcher den tilhørende triplex rullekæde.
- Kompatibilitet/tilbehør: Passer til BS/ISO 08B-3 triplex rullekæder og 08B-3 kædehjul i deling 12,70 mm. Kan kombineres med øvrige Protorque kædekomponenter og tilbehør, fx andre samleled og relaterede løsninger under BS lige samleled.
Bemærk: Brug forkrøbbet samleled med omtanke og undgå flere efter hinanden i stærkt belastede stræk. Kontroller, at alle dele er korrekt samlet og fuldt i indgreb, før anlægget startes, og efterspænd kæden efter indkøring for at sikre stabil og driftsikker kørsel.
