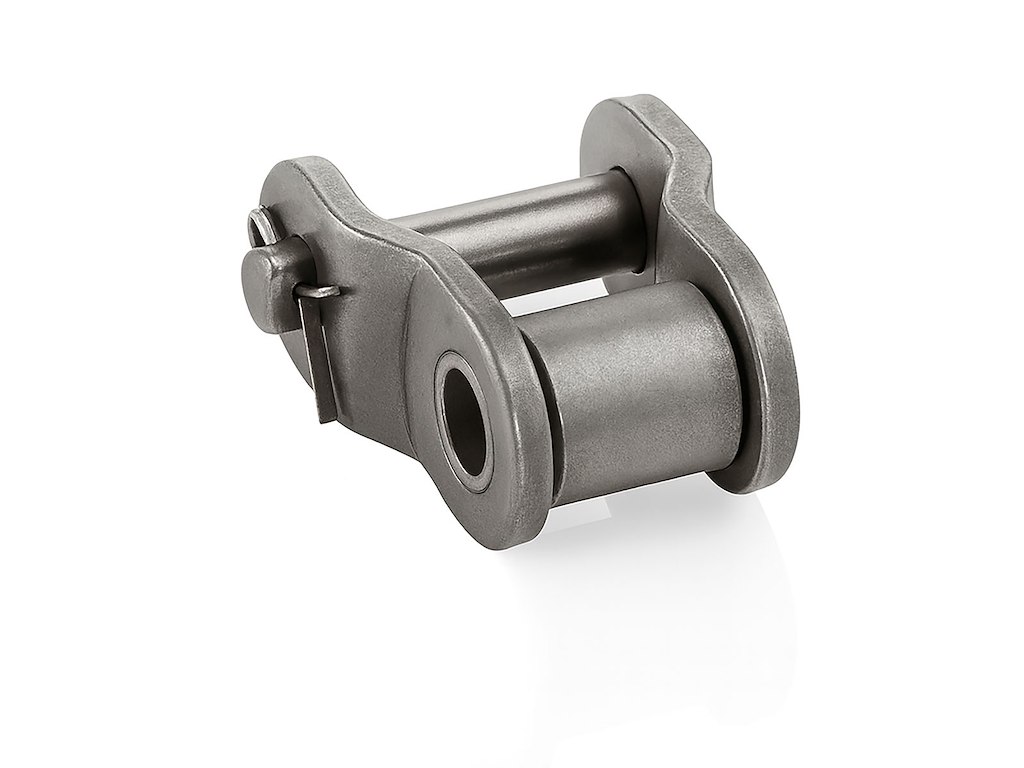

Protorque 12B1 forkrøbbet 3/4" samleled
Forkrøbbet BS samleled til 12B-1 rullekæde, 3/4" deling
Protorque 12B1 forkrøbbet 3/4" samleled bruges til forlængelse og opbygning af BS 12B-1 rullekæde, hvor kædelængden skal justeres i halve delinger for korrekt centerafstand eller efterspænding. Den forkrøbne udførelse gør det muligt at finjustere kædelængden i mellemstore og kraftige industridrev, transportører og automationsanlæg. Se flere kæde- og tilbehørsløsninger under rullekæder og samleled.
- Anvendelse: Til BS/ISO 12B-1 rullekæder i mellemstore industridrev, transportører, pakkelinjer og procesanlæg, hvor kæden skal kunne forlænges eller kortes i halve led for præcis tilpasning af kædelængde og centerafstand.
- Kapacitet/Ydelse: Forkrøbbet samleled udført efter samme geometri som Protorque 12B1 rullekæde (BS/ISO 606), så indgreb og bæreevne svarer til den øvrige kæde:
- Pitch p: 3/4" – 19,05 mm.
- Rullediameter d1: 11,91 mm.
- Indvendig bredde mellem inderplader b1: 7/16" – 11,68 mm.
- Boltdiameter d2: 5,72 mm.
- Inderpladehøjde h: 17,02 mm.
- Samlet bredde over bolte L: ca. 22,90 mm.
De angivne mål følger BS-/ISO-dimensionerne for 12B-1 og sikrer korrekt indgreb i kædehjul og øvrige kædekomponenter. For andre kædestørrelser og rækkeantal kan du se programmet af BS rullekæder.
- Udførelse/Materiale: Stålsamleled med inder- og yderplader, bøsning og tap i forkrøbbet udførelse til brug i almindelige industrimiljøer med korrekt smøring. Fremstillet efter BS/ISO 606 for 12B-1, så pasninger og tolerancer matcher den tilhørende rullekæde.
- Kompatibilitet/tilbehør: Passer til BS/ISO 12B-1 rullekæder og 12B-1 kædehjul i deling 19,05 mm (3/4"). Kan kombineres med øvrige Protorque kædekomponenter og tilbehør, fx standard samleled og relaterede produkter under BS lige samleled.
Bemærk: Forkrøbbet samleled bør kun anvendes, hvor der er behov for fin længdejustering, og antallet af forkrøbne led i en kædestræk bør begrænses, især i stærkt belastede eller stødudsatte drev. Kontroller altid, at alle dele er korrekt monteret og fuldt i indgreb, før anlægget startes, og efterspænd kæden efter indkøring for stabil og driftsikker drift.
