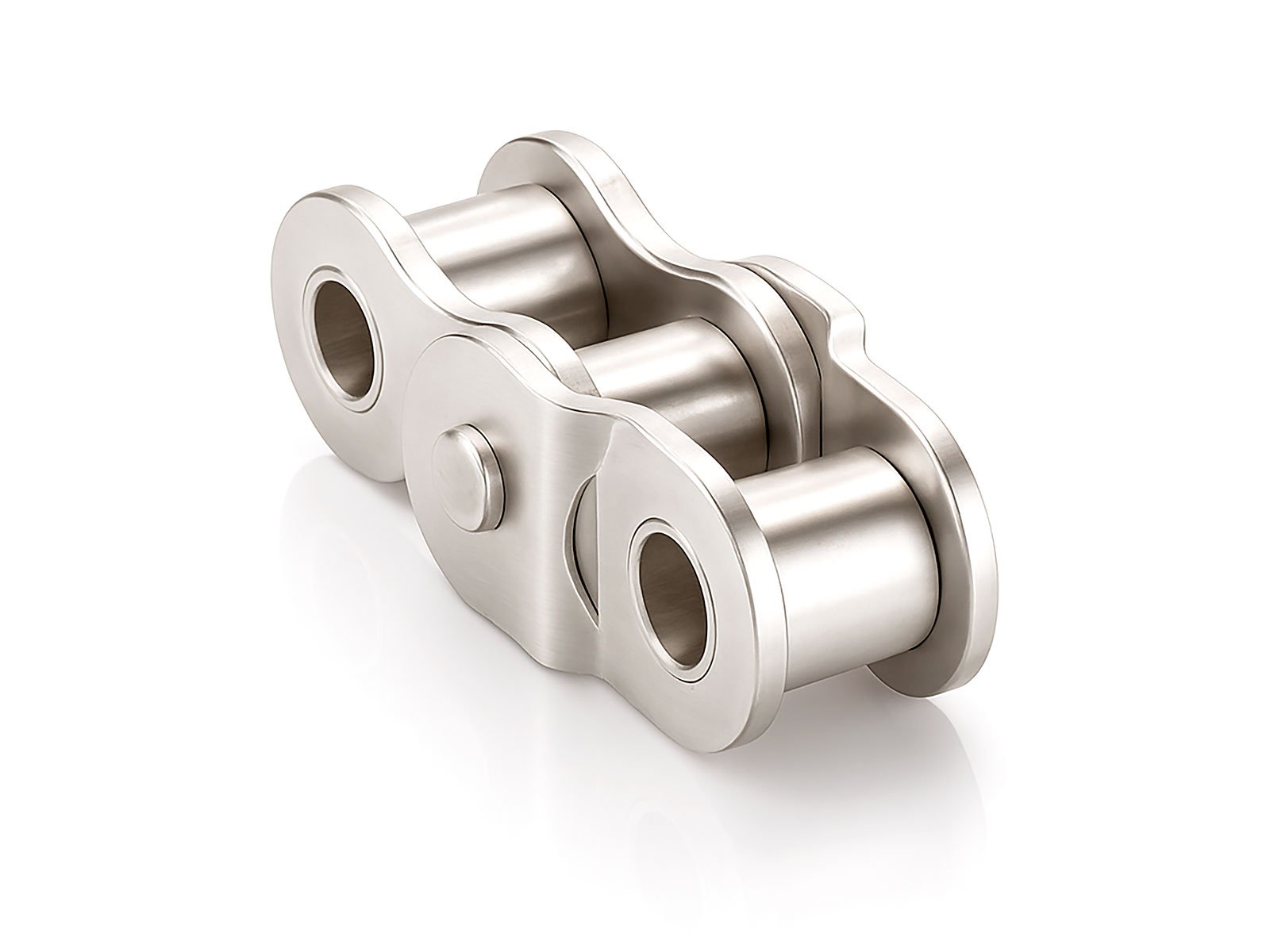

Protorque 16B1 rustfri dobbelt forkrøbbet 1" samleled

Rustfrit dobbelt forkrøbbet BS samleled til 16B-1 rullekæde, 1" deling

Protorque 16B1 rustfri dobbelt forkrøbbet 1" samleled bruges til forlængelse og opbygning af rustfri BS 16B-1 rullekæde, hvor kædelængden skal justeres meget præcist i halve delinger for korrekt centerafstand eller efterspænding. Den dobbelt forkrøbne rustfri udførelse giver høj fleksibilitet i kraftige kædetræk og transportører i fugtige eller korrosive miljøer. Se flere kæde- og tilbehørsløsninger under rullekæder og samleled.

• Anvendelse: Til rustfri BS/ISO 16B-1 rullekæder i tunge og mellemstore industridrev, transportører, proces- og fødevareanlæg, hvor kæden skal kunne forlænges eller kortes i flere halve led for præcis tilpasning af kædelængde og centerafstand, fx ved ombygning, eftermontering eller optimering af eksisterende kædetræk.
• Kapacitet/Ydelse: Dobbelt forkrøbbet rustfrit samleled udført efter samme geometri som rustfri 16B1 rullekæde (BS/ISO 606), så indgreb og bæreevne svarer til den øvrige kæde:
  • Pitch p: 1" – 25,40 mm.
  • Rullediameter d1: 15,88 mm.
  • Indvendig bredde mellem inderplader b1: 17,02 mm.
  • Boltdiameter d2: 8,28 mm.
  • Inderpladehøjde h: 24,00 mm.
  • Samlet bredde over bolte L: 36,10 mm.
  Målene følger BS-/ISO-dimensionerne for 16B-1 rustfri rullekæde og sikrer korrekt indgreb i kædehjul og øvrige kædekomponenter. For andre rustfri BS-kædestørrelser og rækkeantal kan du se programmet af BS rullekæder.
• Udførelse/Materiale: Dobbelt forkrøbbet samleled i rustfrit stål med inder- og yderplader, bøsninger og tappe, velegnet til fugtige, udendørs eller rengøringskrævende miljøer med korrekt smøring eller godkendt fødevareolie. Fremstillet efter BS/ISO 606 for 16B-1, så pasninger og tolerancer matcher den tilhørende rustfri rullekæde og samtidig muliggør ekstra fin længdejustering.
• Kompatibilitet/tilbehør: Passer til rustfri BS/ISO 16B-1 rullekæder og 16B-1 kædehjul i deling 25,40 mm (1"). Kan kombineres med øvrige rustfri kædekomponenter og tilbehør, fx standard samleled og relaterede løsninger under BS lige samleled.

Bemærk: Dobbelt forkrøbbet samleled bør kun anvendes, hvor der er behov for særlig fin længdejustering, og antallet af forkrøbne led i en kædestræk bør begrænses, især i stærkt belastede eller stødudsatte rustfri drev. Kontroller altid, at alle dele er korrekt monteret og fuldt i indgreb, før anlægget startes, og efterspænd kæden efter indkøring for stabil og driftsikker drift.
