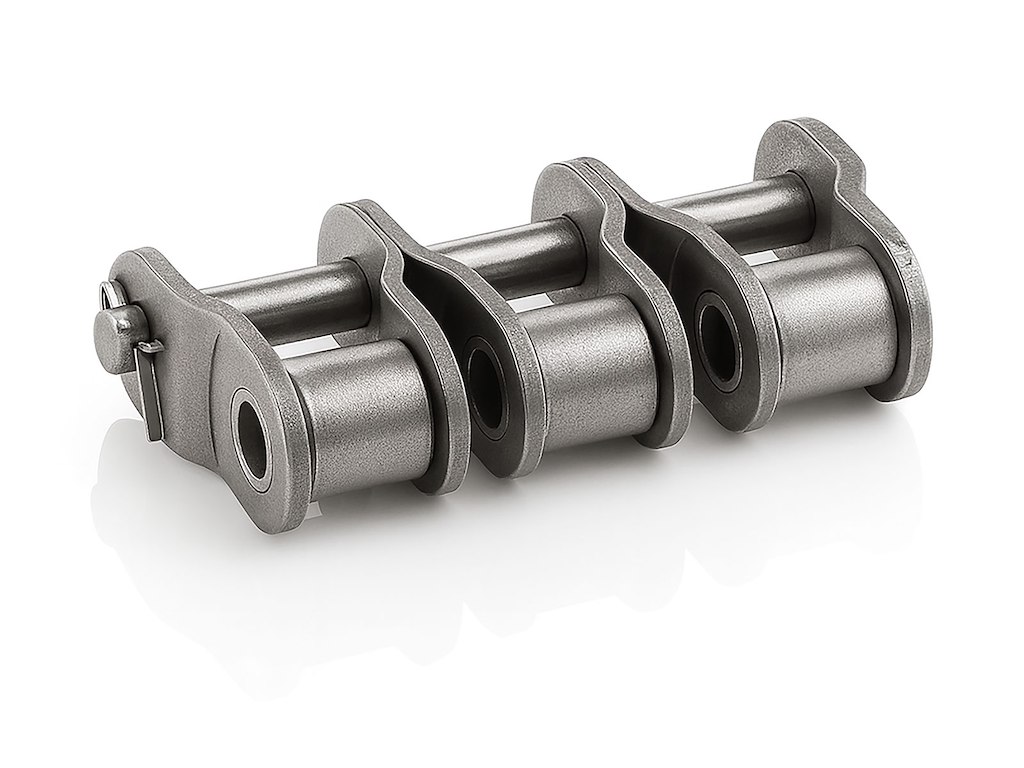

Protorque 16B3 forkrøbbet 1" triplex samleled

Forkrøbbet BS triplex samleled til 16B-3 rullekæde, 1" deling

Protorque 16B3 forkrøbbet 1" triplex samleled bruges til forlængelse og opbygning af BS 16B-3 rullekæde, hvor kædelængden skal justeres i halve delinger for korrekt centerafstand eller efterspænding. Den forkrøbne triplex-udførelse gør det muligt at finjustere kædelængden i kraftige industridrev, transportører og procesanlæg. Se flere kæde- og tilbehørsløsninger under rullekæder og samleled.

• Anvendelse: Til BS/ISO 16B-3 triplex rullekæder i tunge industridrev, transportører, pakkelinjer og procesanlæg, hvor kæden skal kunne forlænges eller kortes i halve led for præcis tilpasning af kædelængde og centerafstand.
• Kapacitet/Ydelse: Forkrøbbet triplex samleled udført efter samme geometri som Protorque 16B3 rullekæde (BS/ISO 606), så indgreb og bæreevne svarer til den øvrige kæde:
  • Pitch p: 1" – 25,40 mm.
  • Rullediameter d1: 15,88 mm.
  • Indvendig bredde mellem inderplader b1: 17,02 mm.
  • Boltdiameter d2: 8,28 mm.
  • Inderpladehøjde h: 24,00 mm.
  • Samlet bredde over bolte L: 99,9 mm.
  Målene følger BS-/ISO-dimensionerne for 16B-rullekæder og sikrer korrekt indgreb i 16B3 triplex kædehjul og øvrige kædekomponenter. For andre BS-størrelser og rækkeantal kan du se programmet af BS rullekæder.
• Udførelse/Materiale: Triplex samleled i stål med inder- og yderplader, bøsninger og tappe i forkrøbbet udførelse, egnet til krævende industrimiljøer med korrekt smøring. Fremstillet efter BS/ISO 606 for 16B-3, så pasninger og tolerancer matcher den tilhørende triplex rullekæde.
• Kompatibilitet/tilbehør: Passer til BS/ISO 16B-3 triplex rullekæder og 16B-3 kædehjul i deling 25,40 mm (1"). Kan kombineres med øvrige Protorque kædekomponenter og tilbehør, fx andre samleled og relaterede produkter under BS lige samleled.

Bemærk: Forkrøbbet triplex samleled bør kun anvendes, hvor der er behov for fin længdejustering, og antallet af forkrøbne led i en kædestræk bør begrænses, især i stærkt belastede eller stødudsatte drev. Kontroller altid, at alle dele er korrekt monteret og fuldt i indgreb, før anlægget startes, og efterspænd kæden efter indkøring for stabil og driftsikker drift.
