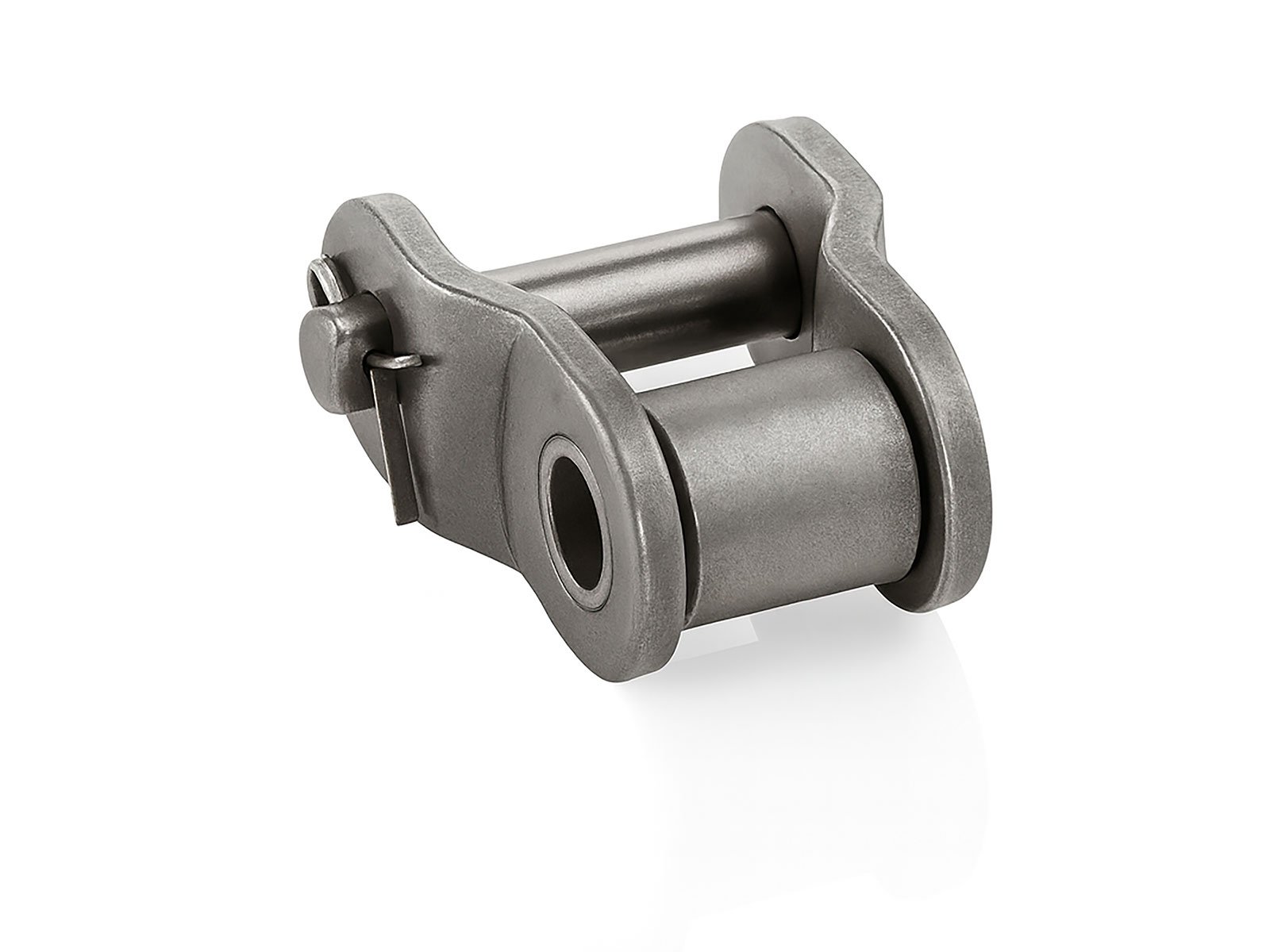

Protorque 20B1 forkrøbbet 1-1/4" simplex samleled
Forkrøbbet BS samleled til 20B-1 rullekæde, 1-1/4" deling
Protorque 20B1 forkrøbbet 1-1/4" simplex samleled bruges til forlængelse og opbygning af BS 20B-1 rullekæde, hvor kædelængden skal justeres i halve delinger for korrekt centerafstand eller efterspænding. Den forkrøbne udførelse gør det muligt at finjustere kædelængden i kraftige industridrev, transportører og procesanlæg. Se flere kæde- og tilbehørsløsninger under rullekæder og samleled.
- Anvendelse: Til BS/ISO 20B-1 simplex rullekæder i tunge og mellemstore industridrev, transportører, pakkelinjer og procesanlæg, hvor kæden skal kunne forlænges eller kortes i halve led for præcis tilpasning af kædelængde og centerafstand.
- Kapacitet/Ydelse: Forkrøbbet samleled udført efter samme geometri som Protorque 20B1 rullekæde (BS/ISO 606), så indgreb og bæreevne svarer til den øvrige kæde:
- Pitch p: 1-1/4" – 31,75 mm.
- Rullediameter d1: 19,05 mm.
- Indvendig bredde mellem inderplader b1: 3/4" – 19,56 mm.
- Boltdiameter d2: 10,18 mm.
- Inderpladehøjde h: 26,00 mm.
- Samlet bredde over bolte L: 43,20 mm.
De angivne mål følger BS-/ISO-dimensionerne for 20B-1 og sikrer korrekt indgreb i kædehjul og øvrige kædekomponenter. For andre BS-kædestørrelser og rækkeantal kan du se programmet af BS rullekæder.
- Udførelse/Materiale: Kraftigt forkrøbbet samleled i stål med inder- og yderplader, bøsning og tap, egnet til krævende industrimiljøer med korrekt smøring. Fremstillet efter BS/ISO 606 for 20B-1, så pasninger og tolerancer matcher den tilhørende simplex rullekæde.
- Kompatibilitet/tilbehør: Passer til BS/ISO 20B-1 rullekæder og 20B-1 kædehjul i deling 31,75 mm (1-1/4"). Kan kombineres med øvrige Protorque kædekomponenter og tilbehør, fx øvrige samleled og relaterede produkter under BS lige samleled.
Bemærk: Forkrøbbet samleled bør kun anvendes, hvor der er behov for fin længdejustering, og antallet af forkrøbne led i en kædestræk bør begrænses, især i stærkt belastede eller stødudsatte drev. Kontroller altid, at alle dele er korrekt monteret og fuldt i indgreb, før anlægget startes, og efterspænd kæden efter indkøring for stabil og driftsikker drift.
