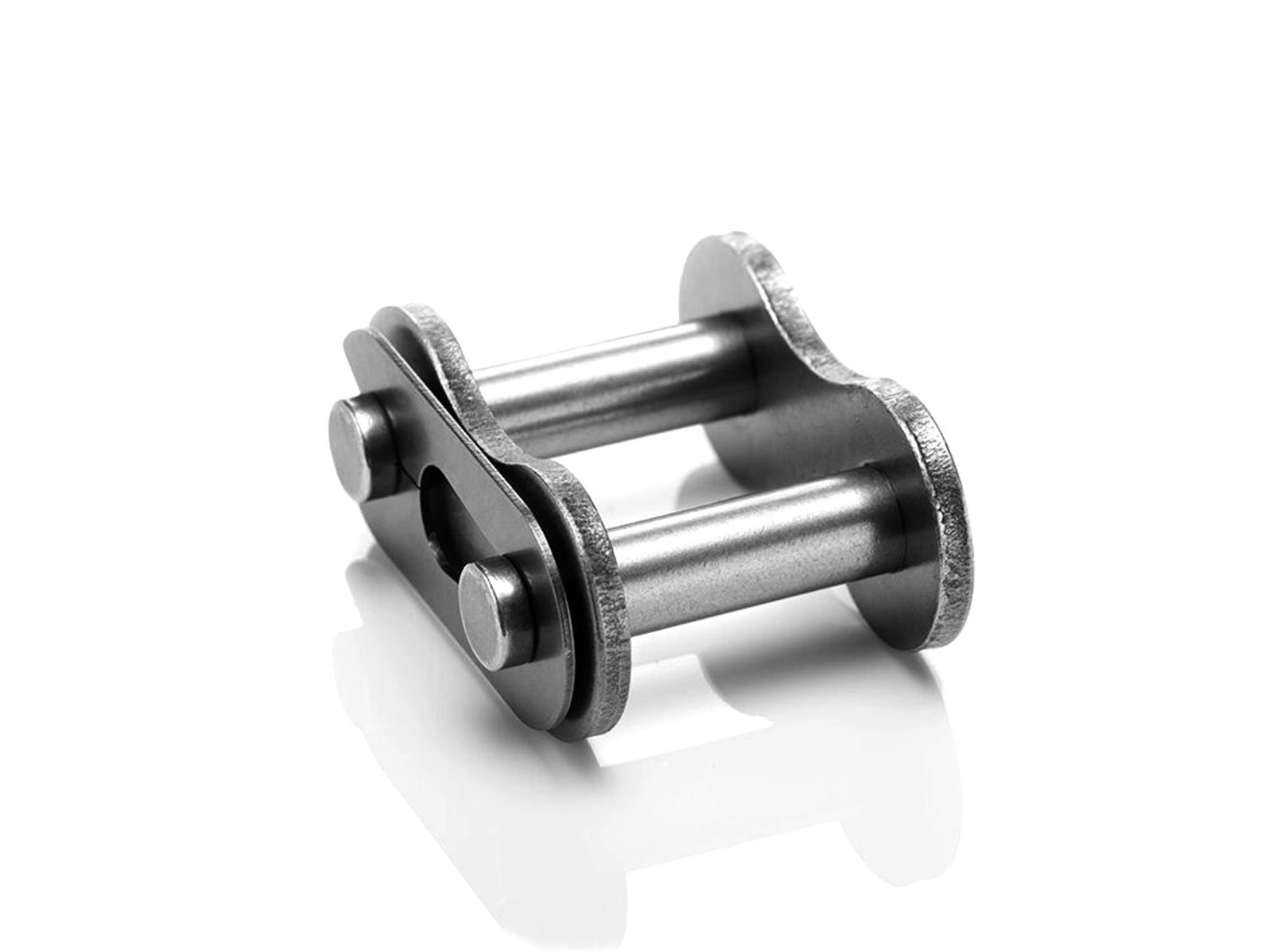

Protorque 3/8" samleled med clips 06B1
BS samleled med clips til 06B1 rullekæde, deling 3/8"
Protorque 06B1 samleled med clips bruges til hurtig samling, forlængelse og reparation af BS 06B-1 rullekæde med deling 9,525 mm. Clipsamleleddet gør det nemt at åbne og lukke kæden uden nitteværktøj ved service på mindre og mellemstore drev og transportører. Se flere kæde- og tilbehørsløsninger under rullekæder og samleled.
- Anvendelse: Til montage og opdeling af BS/ISO 06B-1 simplex rullekæde i drev, transportører, pakkelinjer og specialmaskiner, hvor kæden skal kunne åbnes og lukkes hurtigt uden permanent nitteforbindelse.
- Kapacitet/Ydelse: Samleled med clips udført efter samme geometri som Protorque 06B1 rullekæde (BS/ISO 606), så indgreb og bæreevne svarer til den øvrige kæde:
- Pitch p: 3/8" - 9,525 mm.
- Rullediameter d1: 1/4" - 6,35 mm.
- Indvendig bredde mellem inderplader b1: 7/32" - 5,72 mm.
- Boltdiameter d2: 1/8" - 3,26 mm.
- Inderpladehøjde h: 8,26 mm.
- Samlet bredde over bolte L: 16,78 mm.
Samleleddet er beregnet til drift sammen med standard BS 06B1 rullekæde. For øvrige kædestørrelser og varianter kan du se udvalget af BS rullekæder.
- Udførelse/Materiale: Stål-samleled med inder- og yderplader, tapper, bøsninger og låseclips, til almindelige industrimiljøer med korrekt smøring. Udført efter BS/ISO 606 for 06B-serien, så pasninger og tolerancer matcher standardkæden.
- Kompatibilitet/tilbehør: Passer til BS/ISO 06B1 simplex rullekæder og kædehjul i samme deling. Kan kombineres med andre Protorque kædekomponenter og tilbehør i 06B-serien, fx lige samleled og standardkæder, som findes under BS lige samleled.
Bemærk: Clipsen skal altid monteres, så den lukkede ende vender i kædens gangretning, og alle dele skal være helt i indgreb, før anlægget startes. I anlæg med høj belastning, stød eller hyppig reversering bør antallet af samleled i en kædestræk begrænses for at opnå længst mulig levetid.
