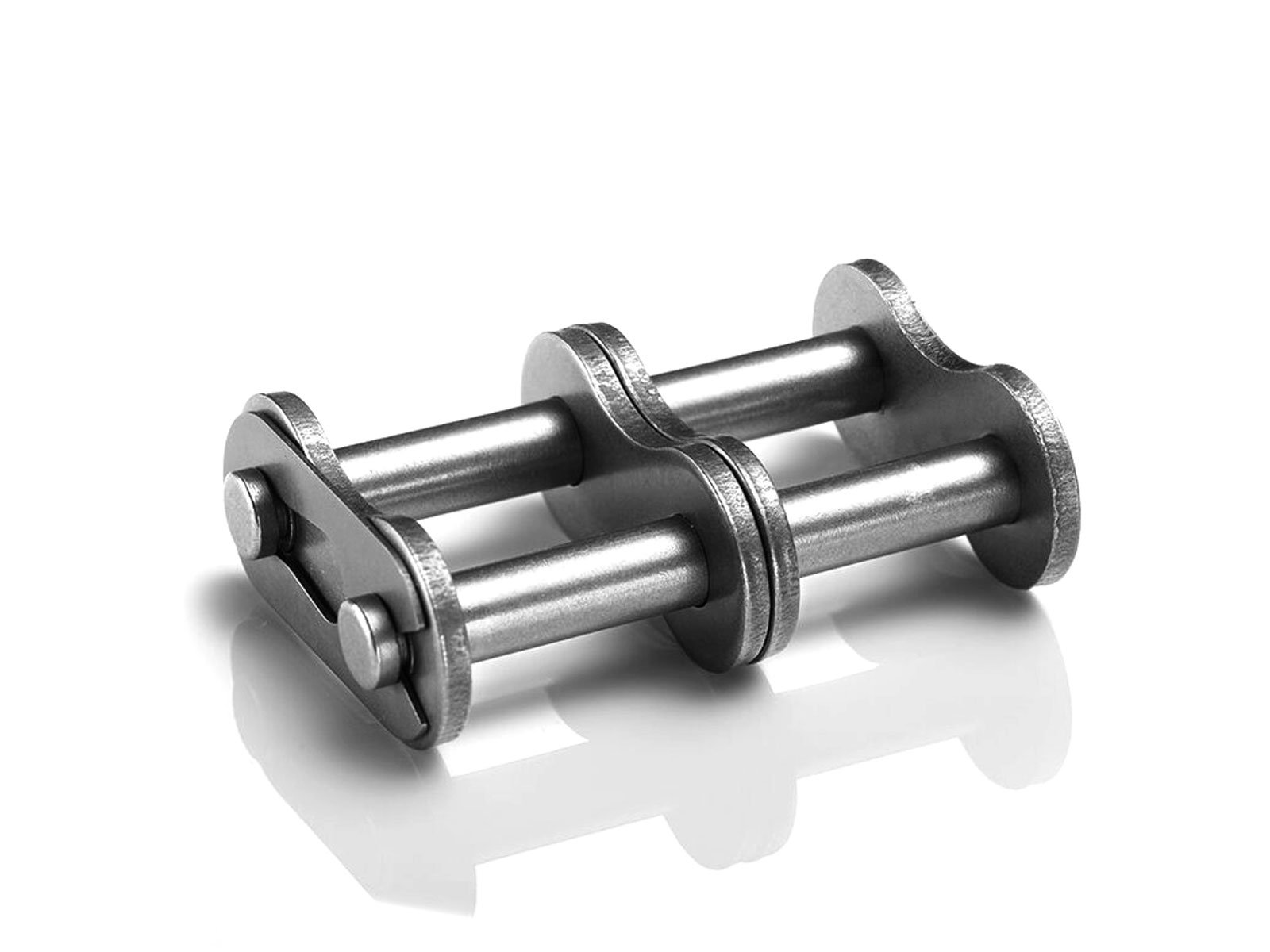

Protorque 5/8" samleled med clips 10B2

BS samleled med clips til 10B-2 duplex rullekæde, 5/8" deling

Protorque 10B2 samleled med clips bruges til hurtig samling, forlængelse og reparation af BS 10B-2 duplex rullekæde med deling 15,875 mm (5/8"). Clipsamleleddet gør det nemt at åbne og lukke kæden uden nitteværktøj ved service på drev, transportører og produktionsanlæg. Se flere kæde- og tilbehørsløsninger under rullekæder og samleled.

• Anvendelse: Til montage og opdeling af BS/ISO 10B-2 duplex rullekæde i industridrev, transportører, pakkelinjer og specialmaskiner, hvor kæden skal kunne åbnes og lukkes hurtigt uden permanent nitteforbindelse, og hvor der er behov for høj lasteevne.
• Kapacitet/Ydelse: Samleled med clips udført efter samme geometri som Protorque 10B2 duplex rullekæde (BS/ISO 606), så indgreb og bæreevne svarer til den øvrige kæde:
  • Pitch p: 5/8" - 15,875 mm.
  • Rullediameter d1: 10,16 mm.
  • Indvendig bredde mellem inderplader b1: 3/8" - 9,65 mm.
  • Boltdiameter d2: 5,08 mm.
  • Inderpladehøjde h: 14,73 mm.
  • Samlet bredde over bolte L: 35,00 mm.
  Samleleddet er beregnet til drift sammen med standard BS 10B2 duplex rullekæde. For øvrige kædestørrelser og rækkeantal kan du se udvalget af BS rullekæder.
• Udførelse/Materiale: Samleled i stål med inder- og yderplader, bøsninger, tapper og låseclips til almindelige industrimiljøer med korrekt smøring. Udført efter BS/ISO 606 for 10B-2, så pasninger og tolerancer matcher den tilhørende duplex rullekæde.
• Kompatibilitet/tilbehør: Passer til BS/ISO 10B2 duplex rullekæder og 10B-2 kædehjul i samme deling 15,875 mm. Kan kombineres med øvrige Protorque kædekomponenter og reservedele i 10B-serien, fx BS lige samleled og standardkæder, som du finder under BS lige samleled.

Bemærk: Clipsen skal altid monteres, så den lukkede ende vender i kædens gangretning, og alle dele skal være helt i indgreb, før anlægget startes. I anlæg med høj belastning, stød eller hyppig reversering bør antallet af samleled i en kædestræk begrænses for at opnå længst mulig levetid og høj driftsikkerhed.
