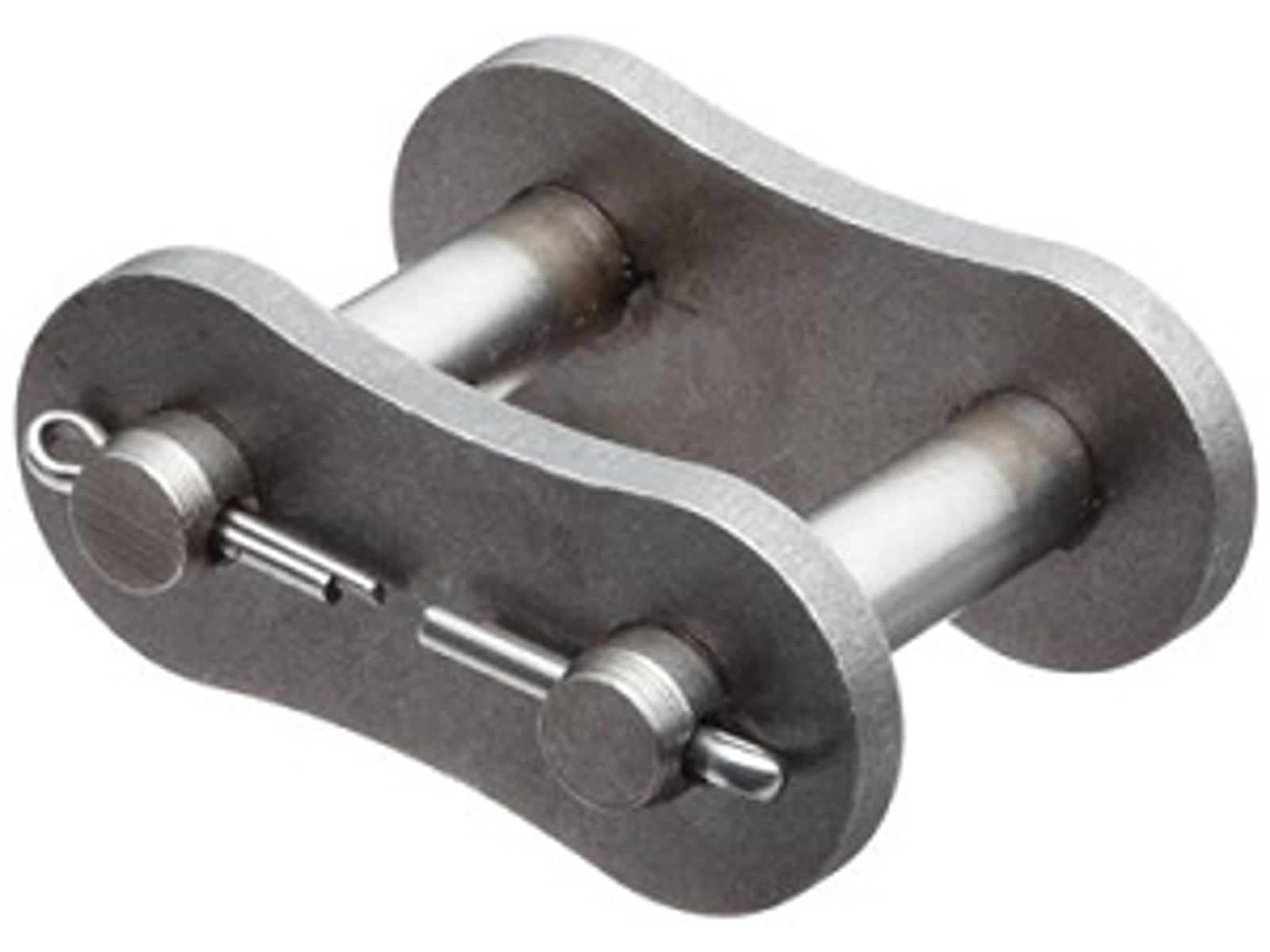

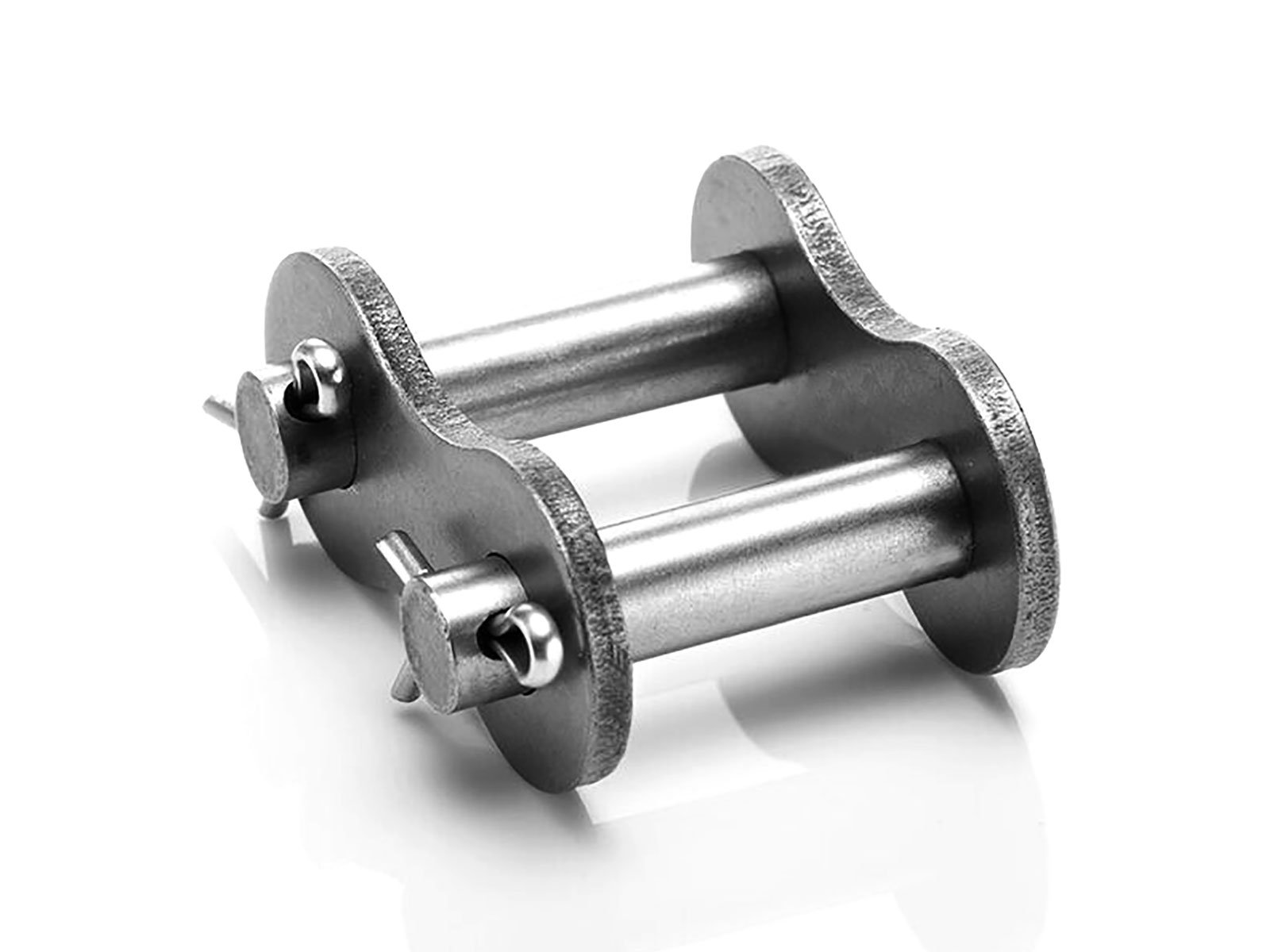

Protorque 3/4" simplex samleled med split 12B1
BS simplex samleled med split til 12B-1 rullekæde, 3/4" deling
Protorque 12B1 samleled med split bruges til hurtig samling, forlængelse og reparation af BS 12B-1 rullekæde med deling 19,05 mm (3/4"). Samleleddet gør det muligt at åbne og lukke kæden uden nitteværktøj ved service på drev, transportører og produktionsanlæg. Se flere kæde- og tilbehørsløsninger under rullekæder og samleled.
- Anvendelse: Til montage og opdeling af BS/ISO 12B-1 simplex rullekæde i industridrev, transportører, pakkelinjer og specialmaskiner, hvor kæden skal kunne adskilles og samles igen uden fuld nitteproces.
- Kapacitet/Ydelse: Samleled med split udført efter samme geometri som Protorque 12B1 rullekæde (BS/ISO 606), så indgreb og bæreevne svarer til den øvrige kæde:
- Pitch p: 3/4" - 19,05 mm.
- Rullediameter d1: 12,07 mm.
- Indvendig bredde mellem inderplader b1: 7/16" - 11,68 mm.
- Boltdiameter d2: 5,72 mm.
- Inderpladehøjde h: 16,00 mm.
- Samlet bredde over bolte L: 22,90 mm.
Samleleddet er beregnet til drift sammen med BS 12B1 simplex rullekæde og kædehjul i samme deling. For øvrige kædestørrelser og varianter kan du se programmet af BS rullekæder.
- Udførelse/Materiale: Samleled i stål med inder- og yderplader, bøsninger, tapper og split, egnet til almindelige industrimiljøer med korrekt smøring. Fremstillet efter BS/ISO 606 for 12B-1, så pasninger og tolerancer matcher den tilhørende simplex rullekæde.
- Kompatibilitet/tilbehør: Passer til BS/ISO 12B1 simplex rullekæder og 12B-1 kædehjul i deling 19,05 mm. Kan kombineres med øvrige Protorque kædekomponenter og reservedele i 12B-serien, fx standard samleled og tilbehør under BS lige samleled.
Bemærk: Splitten skal altid føres korrekt gennem tappens hul og bukkes sikkert, så den ikke kan arbejde sig fri under drift. Kontroller, at alle dele er helt i indgreb, før anlægget startes. I anlæg med høj belastning, stød eller hyppig reversering bør antallet af samleled i en kædestræk begrænses for at opnå længst mulig levetid og høj driftsikkerhed.
