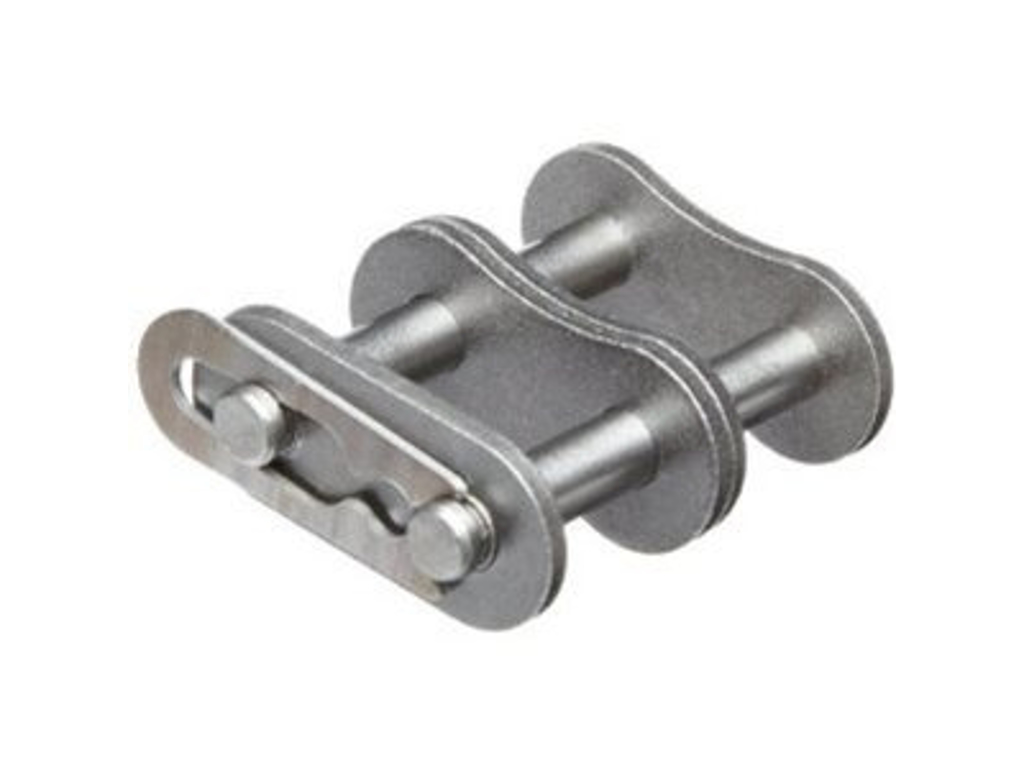

Protorque samleled med clips 12B2 3/4" duplex
BS samleled med clips til 12B-2 duplex rullekæde, 3/4" deling
Protorque 12B2 samleled med clips bruges til hurtig samling, forlængelse og reparation af BS 12B-2 duplex rullekæde med deling 19,05 mm (3/4"). Clipsamleleddet gør det nemt at åbne og lukke kæden uden nitteværktøj ved service på drev, transportører og produktionsanlæg. Se flere kæde- og tilbehørsløsninger under rullekæder og samleled.
- Anvendelse: Til montage og opdeling af BS/ISO 12B-2 duplex rullekæde i industridrev, transportører, pakkelinjer og specialmaskiner, hvor kæden skal kunne åbnes og lukkes hurtigt uden permanent nitteforbindelse, og hvor der er behov for høj lasteevne.
- Kapacitet/Ydelse: Samleled med clips udført efter samme geometri som Protorque 12B2 duplex rullekæde (BS/ISO 606), så indgreb og bæreevne svarer til den øvrige kæde. Indsæt de konkrete værdier direkte fra producentens datablad:
- Pitch p: 3/4" - 19,05 mm.
- Rullediameter d1: 12,07 mm.
- Indvendig bredde mellem inderplader b1: 7/16" - 11,68 mm.
- Boltdiameter d2: 5,72 mm.
- Inderpladehøjde h: 16,00 mm.
- Samlet bredde over bolte L: 42,00 mm.
Når målene er udfyldt efter databladet, sikrer de standardiserede BS-/ISO-dimensioner fuld kompatibilitet med 12B2 duplex rullekæde og kædehjul i samme størrelse. For øvrige kædestørrelser og rækkeantal kan du se udvalget af BS rullekæder.
- Udførelse/Materiale: Samleled i stål med inder- og yderplader, bøsninger, tapper og låseclips til almindelige industrimiljøer med korrekt smøring. Udført efter BS/ISO 606 for 12B-2, så pasninger og tolerancer matcher den tilhørende duplex rullekæde.
- Kompatibilitet/tilbehør: Passer til BS/ISO 12B2 duplex rullekæder og 12B-2 kædehjul i deling 19,05 mm. Kan kombineres med øvrige Protorque kædekomponenter og reservedele i 12B-serien, fx BS lige samleled og standard rullekæder.
Bemærk: Clipsen skal altid monteres, så den lukkede ende vender i kædens gangretning, og alle dele skal være helt i indgreb, før anlægget startes. I anlæg med høj belastning, stød eller hyppig reversering bør antallet af samleled i en kædestræk begrænses for at opnå længst mulig levetid og høj driftsikkerhed.
