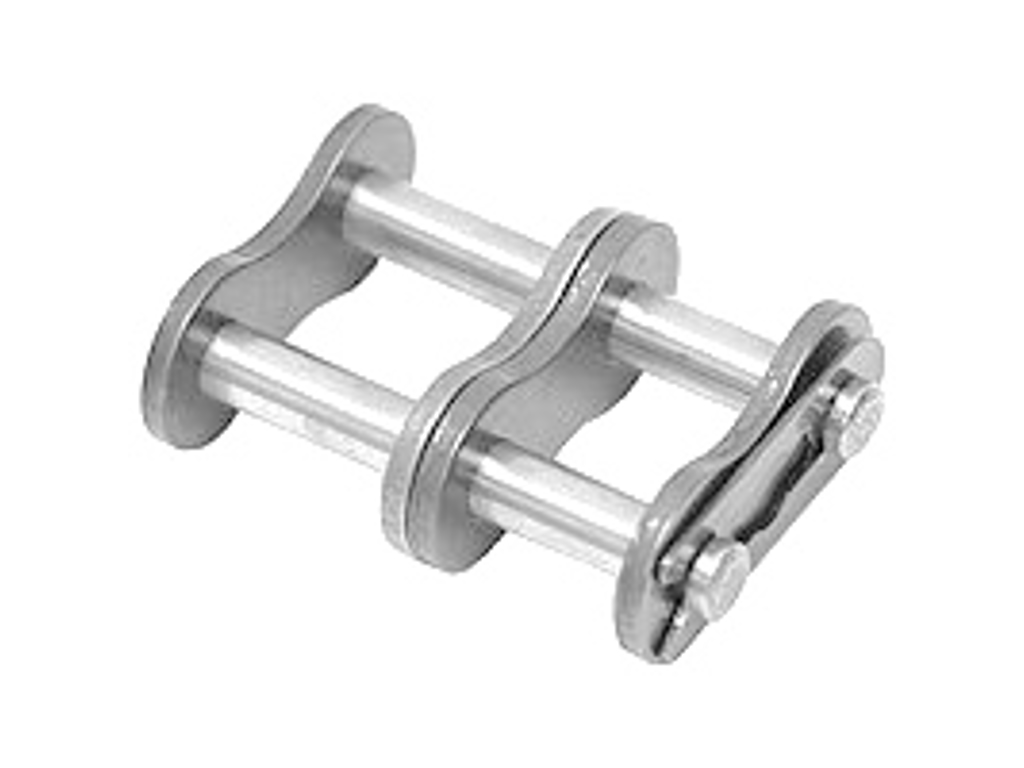

Protorque rustfri 3/4" samleled med clips 12B2 duplex
Rustfri BS samleled med clips til 12B2 duplex rullekæde, 3/4" deling
Protorque 12B2 rustfri samleled med clips bruges til hurtig samling, forlængelse og reparation af rustfri BS 12B-2 duplex rullekæde med deling 19,05 mm (3/4"). Clipsamleleddet gør det nemt at åbne og lukke kæden uden nitteværktøj i anlæg, hvor der stilles krav til både korrosionsbestandighed og fleksibel service. Se flere kæde- og tilbehørsløsninger under rullekæder og samleled.
- Anvendelse: Til montage og opdeling af rustfri BS/ISO A12B2 duplex rullekæde i industridrev, transportører, proces- og fødevareanlæg samt andre installationer, hvor kæden jævnligt skal kunne åbnes uden permanent nitteforbindelse, og hvor der er behov for høj lasteevne.
- Kapacitet/Ydelse: Rustfri samleled med clips udført efter samme geometri som Protorque A12B2 rustfri rullekæde (BS/ISO 606), så indgreb og bæreevne passer til den øvrige kæde. Indsæt de konkrete mål direkte fra producentens datablad:
- Pitch p: 3/4" - 19,05 mm.
- Rullediameter d1: 12,07 mm.
- Indvendig bredde mellem inderplader b1: 7/16" - 11,68 mm.
- Boltdiameter d2: 5,72 mm.
- Inderpladehøjde h: 16,00 mm.
- Samlet bredde over bolte L: 42,00 mm.
Når målene er udfyldt efter databladet, sikrer de BS/ISO-standardmål fuld kompatibilitet med A12B2 duplex rullekæde og 12B-2 kædehjul. For øvrige rustfri kædestørrelser kan du se udvalget af BS rullekæder.
- Udførelse/Materiale: Rustfrit stål-samleled med inder- og yderplader, bøsninger, tapper og låseclips i korrosionsbestandig udførelse. Velegnet til fugtige, udendørs eller rengøringskrævende miljøer sammen med passende smøring eller godkendte fødevareolier.
- Kompatibilitet/tilbehør: Passer til rustfri BS/ISO A12B2 duplex rullekæder og 12B-2 kædehjul i samme deling 19,05 mm. Kan kombineres med øvrige rustfri Protorque kædekomponenter og reservedele i 12B-serien, fx BS lige samleled og standard rullekæder.
Bemærk: Clipsen skal altid monteres, så den lukkede ende vender i kædens gangretning, og alle dele skal være helt i indgreb, før anlægget startes. I anlæg med høj belastning, stød eller hyppig reversering bør antallet af samleled i en kædestræk begrænses for at sikre maksimal levetid og høj driftsikkerhed.
