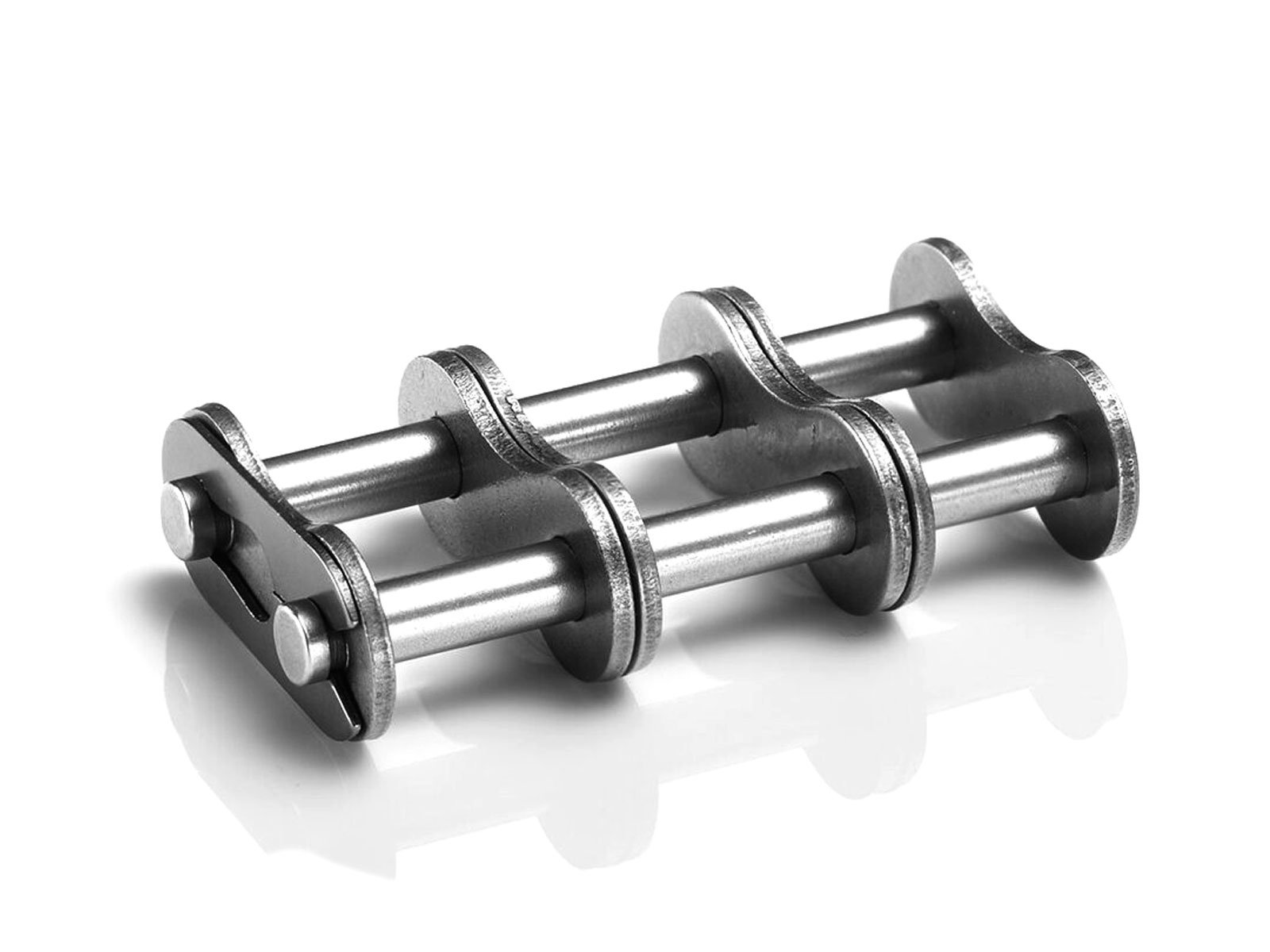

Protorque samleled med clips 12B3 3/4" triplex
BS samleled med clips til 12B-3 triplex rullekæde, 3/4" deling
Protorque 12B3 samleled med clips bruges til hurtig samling, forlængelse og reparation af BS 12B-3 triplex rullekæde med deling 19,05 mm (3/4"). Clipsamleleddet gør det muligt at åbne og lukke kæden uden nitteværktøj ved service på tunge drev, transportører og produktionsanlæg. Se flere kæde- og tilbehørsløsninger under rullekæder og samleled.
- Anvendelse: Til montage og opdeling af BS/ISO 12B-3 triplex rullekæde i industridrev, transportører, pakkelinjer og specialmaskiner, hvor der er behov for både høj lasteevne og hurtig af- og påmontering uden permanent nitteforbindelse.
- Kapacitet/Ydelse: Samleled med clips udført efter samme geometri som Protorque 12B3 triplex rullekæde (BS/ISO 606), så indgreb og bæreevne svarer til den øvrige kæde. Udfyld målene direkte efter producentens datablad:
- Pitch p: 3/4" - 19,05 mm.
- Rullediameter d1: 11,91 mm.
- Indvendig bredde mellem inderplader b1: 7/16" - 11,68 mm.
- Boltdiameter d2: 5,72 mm.
- Inderpladehøjde h: 17,02 mm.
- Samlet bredde over bolte L: 61,70 mm.
Når målene er kontrolleret og indsat efter databladet, sikrer de standardiserede BS-/ISO-dimensioner fuld kompatibilitet med 12B3 triplex rullekæde og tilhørende kædehjul. For øvrige kædestørrelser og rækkeantal kan du se udvalget af BS rullekæder.
- Udførelse/Materiale: Samleled i stål med inder- og yderplader, bøsninger, tapper og låseclips, egnet til almindelige industrimiljøer med korrekt smøring. Udført efter BS/ISO 606 for 12B-3, så pasninger og tolerancer matcher den tilhørende triplex rullekæde.
- Kompatibilitet/tilbehør: Passer til BS/ISO 12B3 triplex rullekæder og 12B-3 kædehjul i deling 19,05 mm. Kan kombineres med øvrige Protorque kædekomponenter og reservedele i 12B-serien, fx BS lige samleled og standard rullekæder.
Bemærk: Clipsen skal altid monteres, så den lukkede ende vender i kædens gangretning, og alle dele skal være helt i indgreb, før anlægget startes. I anlæg med høj belastning, stød eller hyppig reversering bør antallet af samleled i en kædestræk begrænses for at opnå længst mulig levetid og høj driftsikkerhed.
