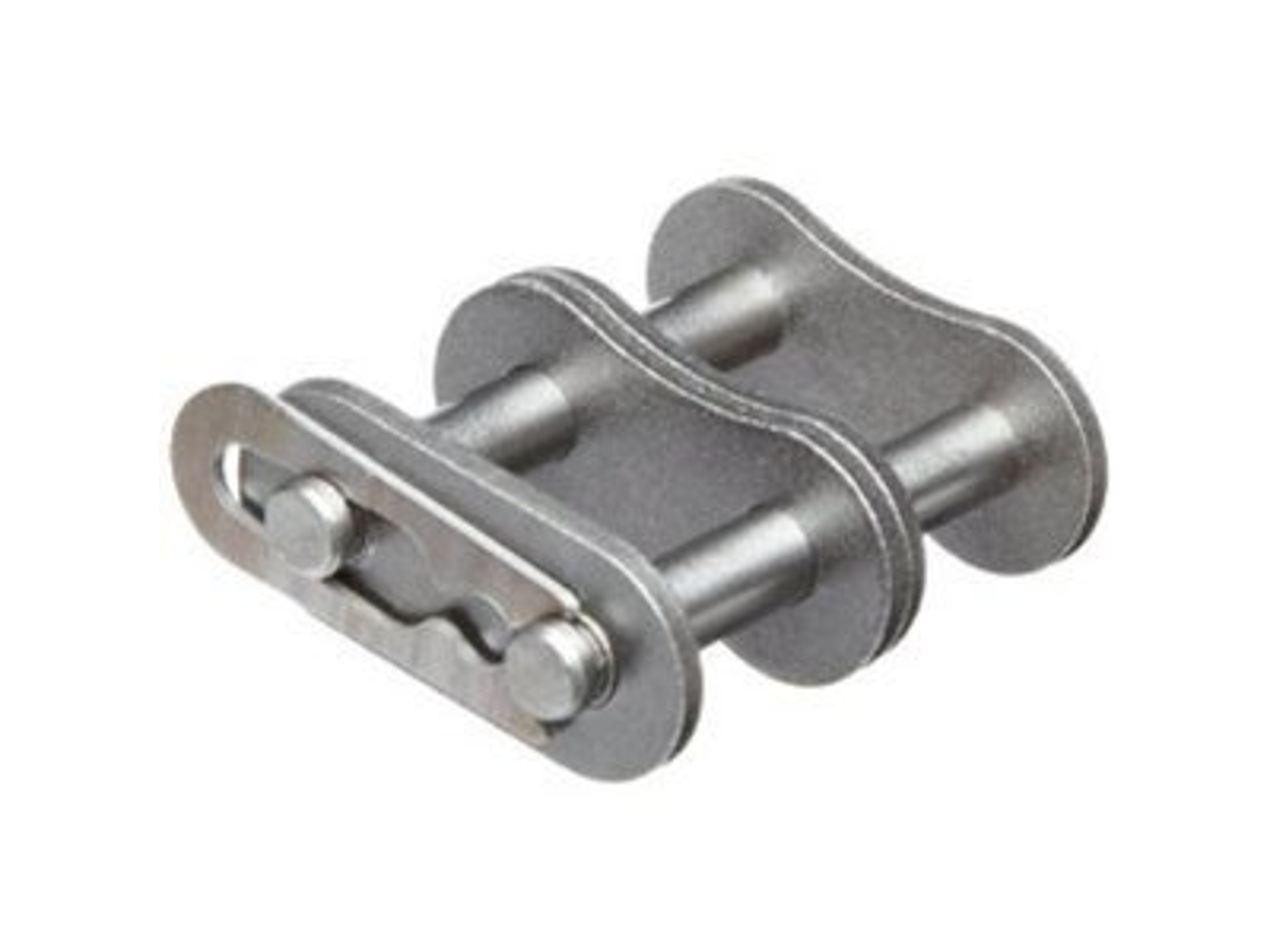

Protorque 16B2-LL 1" lige lasket duplex kædesamler med split
BS kædesamler med split til 16B-2 LL duplex rullekæde, 1" deling
Protorque 16B2-LL lige lasket duplex kædesamler med split bruges til hurtig samling, forlængelse og reparation af BS 16B-2 LL duplex rullekæde med deling 25,40 mm (1") og lige lasker. Samleleddet gør det muligt at åbne og lukke kæden uden nitteværktøj ved service på tunge drev, transportører og produktionsanlæg. Se flere kæder og tilbehør i kategorien rullekæder og samleled.
- Anvendelse: Til montage og opdeling af BS/ISO 16B-2 LL duplex rullekæde med lige lasker i industridrev, transportører, procesanlæg og specialmaskiner, hvor kæden skal kunne åbnes og lukkes hurtigt uden permanent nitteforbindelse, og hvor den lige lasket udførelse ønskes fastholdt i hele kædestrækket.
- Kapacitet/Ydelse: Duplex kædesamler med split udført efter samme geometri som Protorque 16B2-LL rullekæde (BS/ISO 606), så indgreb og bæreevne svarer til den øvrige kæde:
- Pitch p: 1" – 25,40 mm.
- Rullediameter d1: 15,88 mm.
- Indvendig bredde mellem inderplader b1: 17,02 mm.
- Boltdiameter d2: 8,28 mm.
- Inderpladehøjde h: 24,00 mm.
- Samlet bredde over bolte L: 68,00 mm.
De angivne mål følger BS-/ISO-dimensionerne for 16B-2 LL og sikrer fuld kompatibilitet med 16B2 kædehjul og øvrige kædekomponenter. For andre kædestørrelser og rækkeantal kan du se programmet af BS rullekæder.
- Udførelse/Materiale: Kædesamler i stål med inder- og yderplader i lige lasket udførelse, bøsninger, tapper og splitter, egnet til krævende industrimiljøer med korrekt smøring. Fremstillet efter BS/ISO 606 for 16B-2 LL, så pasninger og tolerancer matcher den tilhørende duplex rullekæde.
- Kompatibilitet/tilbehør: Passer til BS/ISO 16B2-LL duplex rullekæder og 16B-2 kædehjul i deling 25,40 mm. Kan kombineres med øvrige Protorque kædekomponenter og reservedele i 16B-serien, fx samleled og tilbehør under BS lige samleled.
Bemærk: Splitterne skal altid monteres, så den lukkede ende vender i kædens gangretning, og alle dele skal være helt i indgreb, før anlægget startes. I installationer med høj belastning, stød eller hyppig reversering bør antallet af kædesamlere i en kædestræk begrænses for at opnå længst mulig levetid og høj driftsikkerhed.
