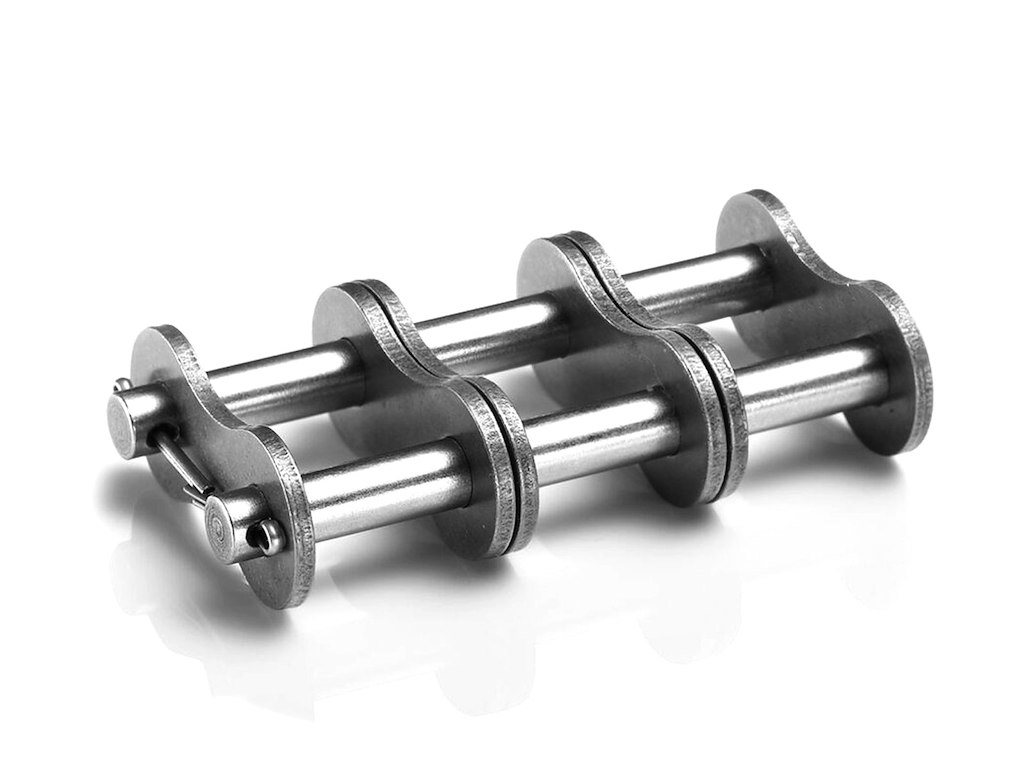

Protorque 16B3 1" triplex kædesamler med clips
BS kædesamler med clips til 16B-3 triplex rullekæde, 1" deling
Protorque 16B3 triplex kædesamler med clips bruges til hurtig samling, forlængelse og reparation af BS 16B-3 rullekæde med deling 25,40 mm (1"). Clipsamleleddet gør det muligt at åbne og lukke kæden uden nitteværktøj ved service på tunge drev, transportører og produktionsanlæg. Se flere kæde- og tilbehørsløsninger under rullekæder og samleled.
- Anvendelse: Til montage og opdeling af BS/ISO 16B-3 triplex rullekæde i industridrev, tunge transportører, procesanlæg og specialmaskiner, hvor der er behov for både høj lasteevne og hurtig af- og påmontering uden permanent nitteforbindelse.
- Kapacitet/Ydelse: Kædesamler med clips udført efter samme geometri som Protorque 16B3 triplex rullekæde (BS/ISO 606), så indgreb og bæreevne svarer til den øvrige kæde. Udfyld målene direkte efter producentens datablad for den konkrete 16B-3 kæde:
- Pitch p: 1" - 25,40 mm.
- Rullediameter d1: 15,88 mm.
- Indvendig bredde mellem inderplader b1: 17,02 mm.
- Boltdiameter d2: 8,28 mm.
- Inderpladehøjde h: 21,08 mm.
- Samlet bredde over bolte L: 99,9 mm.
Når målene er indsat efter databladet, følger kædesamleren BS-/ISO-dimensionerne for 16B-3 triplex og passer dermed til standard kædehjul og øvrige kædekomponenter. For flere størrelser og rækkeantal kan du se programmet af BS rullekæder.
- Udførelse/Materiale: Kædesamler i stål med inder- og yderplader, bøsninger, tapper og låseclips, egnet til tunge industrimiljøer med korrekt smøring. Fremstillet efter BS/ISO 606 for 16B-3, så pasninger og tolerancer matcher den tilhørende triplex rullekæde.
- Kompatibilitet/tilbehør: Passer til BS/ISO 16B3 triplex rullekæder og 16B-3 kædehjul i deling 25,40 mm. Kan kombineres med øvrige Protorque kædekomponenter og reservedele i 16B-serien, fx standard samleled og tilbehør under BS lige samleled.
Bemærk: Clipsen skal altid monteres, så den lukkede ende vender i kædens gangretning, og alle dele skal være helt i indgreb, før anlægget startes. I anlæg med høj belastning, stød eller hyppig reversering bør antallet af kædesamlere i en kædestræk begrænses for at opnå længst mulig levetid og høj driftsikkerhed.
