Protorque rullekæde 16B3 triplex 1"
BS/ISO-rullekæde 16B-3 med 1" deling

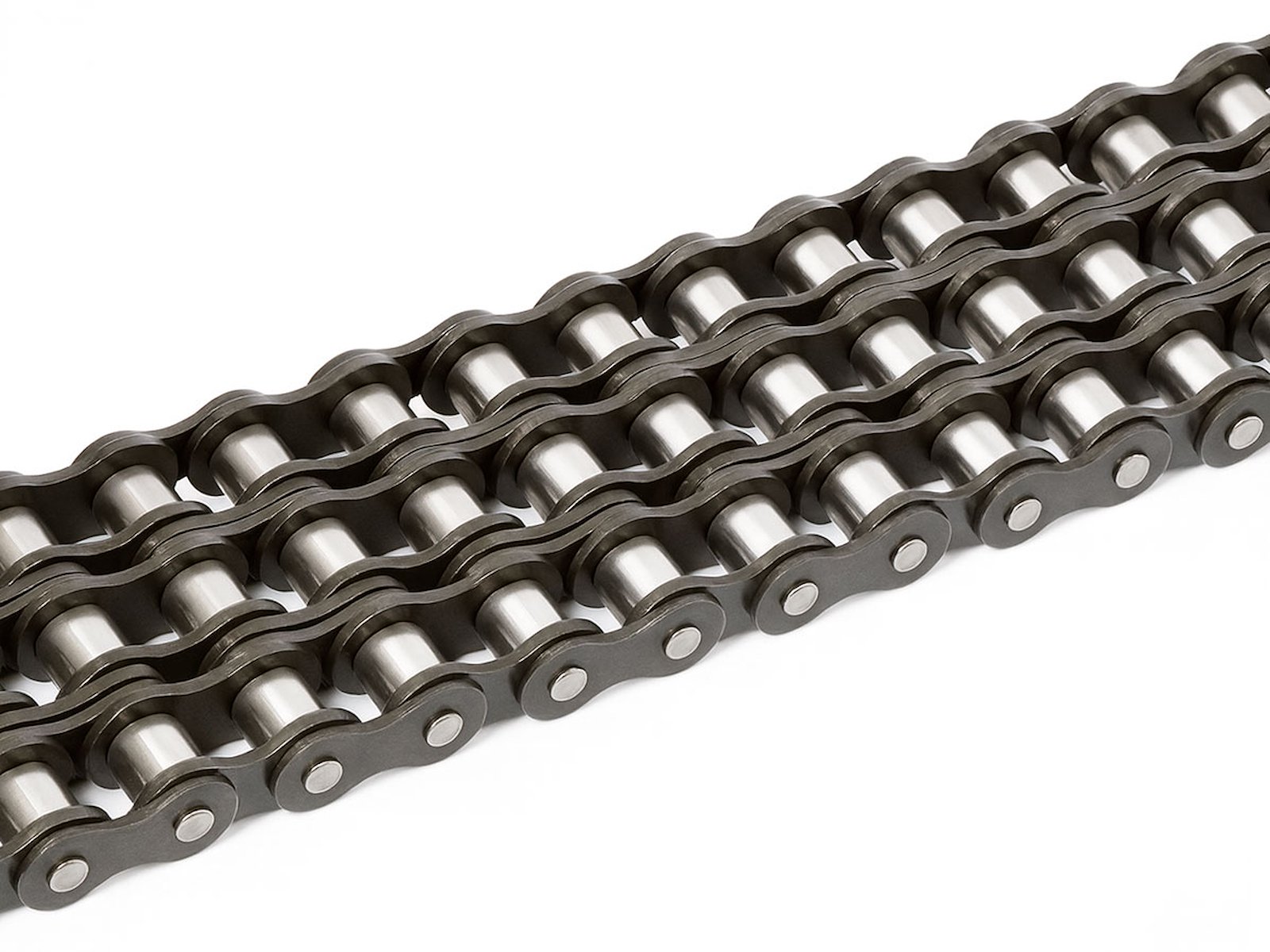

Protorque 16B3 triplex rullekæde er en kraftig BS/ISO-standardkæde med tre rækker led til meget krævende kædetransmissioner med deling 25,40 mm (1"). Kæden bruges i motor- og akseldrev, tunge transportører og produktionsanlæg, hvor der stilles høje krav til effekt, stabil kraftoverførsel og lang levetid. Se flere kædeløsninger i kategorien rullekæder og samleled.
- Anvendelse: Til standard kædetransmissioner efter ISO 606/DIN 8187 (16B-3) på tunge maskiner, transportører, gearanlæg og specialinstallationer i industri og værksteder. Triplex-opbygningen giver markant højere lasteevne end 16B1 og 16B2 ved samme deling.
- Kapacitet/Ydelse: Protorque BS-rullekæde type 16B3 triplex (3-rækket) med geometri efter ISO 606. Centrale mål:
- Pitch p: 1" - 25,40 mm.
- Rullediameter d1: 15,88 mm.
- Indvendig bredde mellem inderplader b1: 17,02 mm.
- Boltdiameter d2: 8,28 mm.
- Inderpladehøjde h: 21,00 mm.
- Samlet bredde over bolte L: angivet i databladet for den konkrete 16B3-variant.
Standardmål efter ISO 606 sikrer fuld kompatibilitet med 16B3 triplex kædehjul og gør udskiftning enkel i eksisterende anlæg. Har du brug for andre kædestørrelser eller rækkeantal, kan du se flere varianter under BS rullekæder.
- Udførelse/Materiale: Rullekæde i stål til tung industridrift med nittede tapper, bøsninger og ruller. Kæden fremstilles efter BS/ISO 606 og DIN 8187, så tolerancer og indgreb passer til standard 16B3 triplex kædehjul.
- Kompatibilitet/tilbehør: Passer til 16B3 triplex kædehjul og samleled i samme deling. Til montage, forlængelse og reparation anvendes BS lige samleled og øvrige forbindelsesled i 16B-serien, som du finder under BS lige samleled.
Bemærk: Dimensionér altid rullekæden efter effekt, omdrejningstal, indgrebslængde og driftsforhold, og kontroller at både kæde og kædehjul er udført som 16B-3 efter ISO 606. Korrekt linjeføring, kædespænding, smøring og løbende kontrol af forlængelse er afgørende for at opnå maksimal levetid på både kæde og kædehjul.
