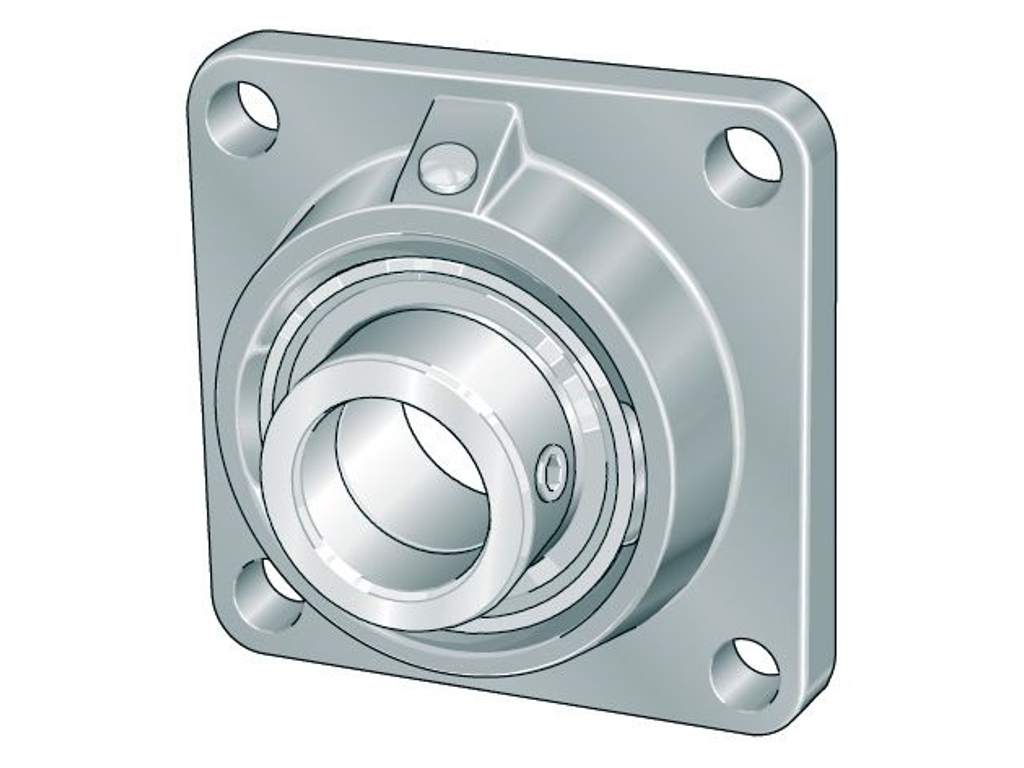

INA TCJ30-XL-N firkantet 4-huls flangeleje

Excentrisk spændering; T-tætninger (KTT) på begge sider

INA TCJ30-XL-N er et firkantet 4-huls flangeleje i støbejern med præmonteret indsatsleje. Den sfæriske yderringsflade og den sfæriske husboring optager små vinkelfejl og sikrer stabil, driftssikker montage. Fastgørelse på akslen sker med excentrisk spændering for hurtig og sikker montage. Lejeindsatsen har T-tætninger (KTT) med tre læber på begge sider til miljøer med kraftig forurening (lavere omdrejninger pga. øget friktion). Temperaturområde: −20…+120 °C.

• Lukket leje med sider af gummi
• 30 mm indvendig diameter
• 108 mm længde
• 50,2 mm højde
• 82,5 mm hulafstand
• 11,5 mm bolthul
• GE30-XL-KTT-B leje
• Brand / producent: INA
• Model / serie: TCJ30-XL-N (type firkantet 4-huls flangeleje i støbejern)
• Låseprincip: Excentrisk spændering i inderringen
• Tætning/afdækning: T-tætninger (KTT) på begge sider
• Lejeindsats: GE30-XL-KTT-B
• Geometri: sfærisk yderringsflade i sfærisk husboring (udligner vinkelfejl)
• Temperaturområde: −20…+120 °C
• Efterbetegnelse: XL = X-life; KTT = T-tætninger (3 læber); B = sfærisk yderflade på yderringen
• Performanceklasse: X-life (XL) – øget bæretal og lavere friktion
• Typiske anvendelser: Transportører, maskinbygning og procesudstyr, hvor stiv flange fastgørelse og robust tætning er påkrævet.
