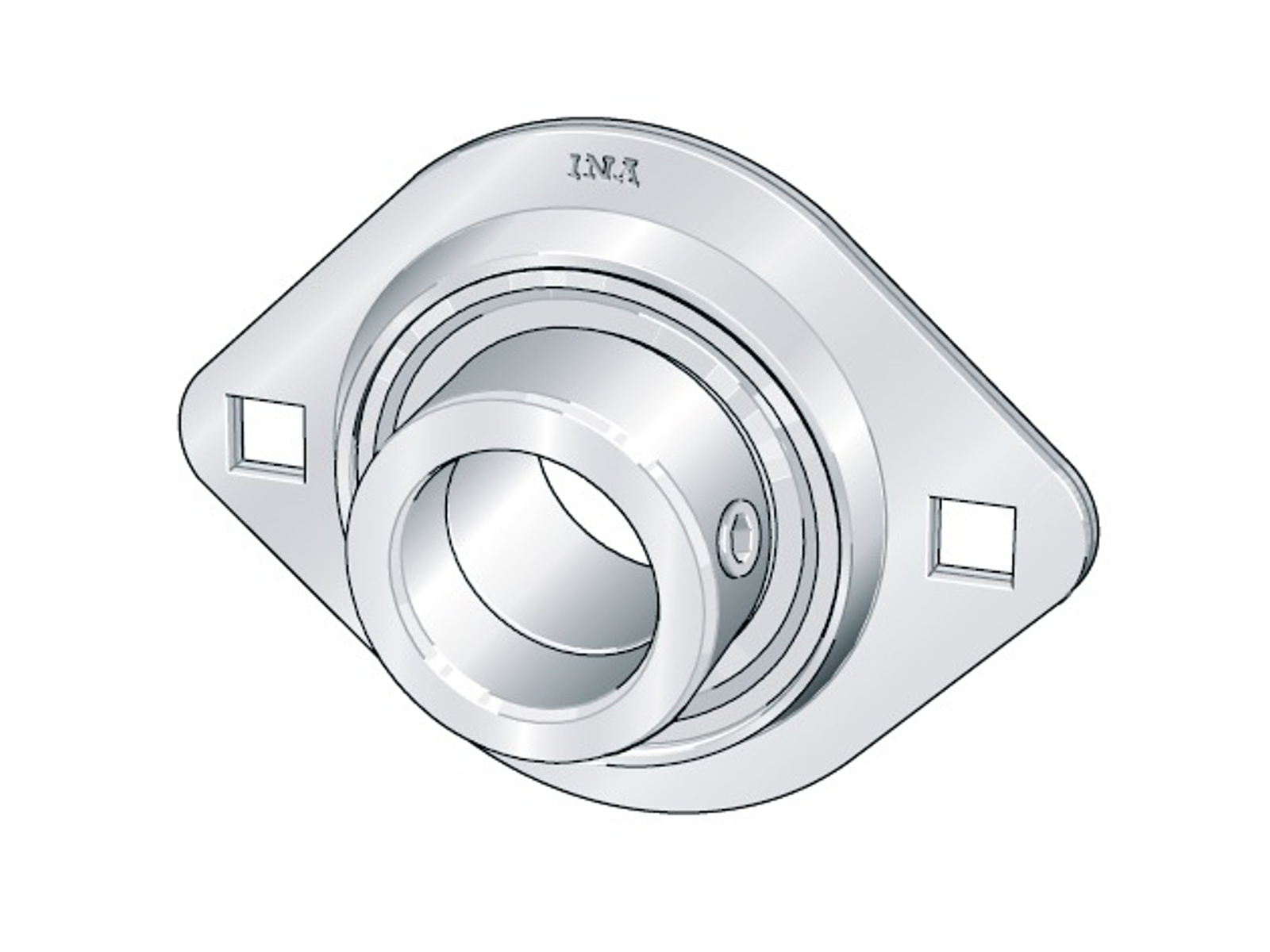

INA PCSLT25-XL ovalt flangeleje med spændering, 25 mm

Ovalt 2-huls blikhus med excentrisk spændering

Lejeindsatsen har sfærisk yderflade på yderringen for selvjustering og udligning af mindre vinkelafvigelser mellem aksel og hus. Fastgørelse sker via excentrisk spændering på den udvidede inderring. Enheden leveres fabriks-smurt og er montageklar. Velegnet til trukket aksel (fx tolerance h9); spænderingen låses ved at dreje ringen i akslens omløbsretning og sikre med fastgørelsesskrue. Se også INA 2-huls flangelejer og INA blikhuse.

• Type: Ovalt flangeleje med 2 bolthuller
• Akseldiameter: 25 mm
• Længde (leje): 95,2 mm
• Bredde (hus): 71 mm
• Højde: 28 mm
• Hulafstand: 76,2 mm
• Bolthul: Ø 8,7 mm
• Fastgørelse på aksel: Excentrisk spændering på udvidet inderring
• Lejeindsats: RALE25-XL-NPP-B (NPP = P-tætning; B = sfærisk yderflade på yderringen)
• Husmateriale: Blikhus (presset stålplade)
• Justering: Sfærisk yderflade giver selvjustering ved små vinkelafvigelser
• Tætning: P-tætning i NBR for lav friktion og grundbeskyttelse
