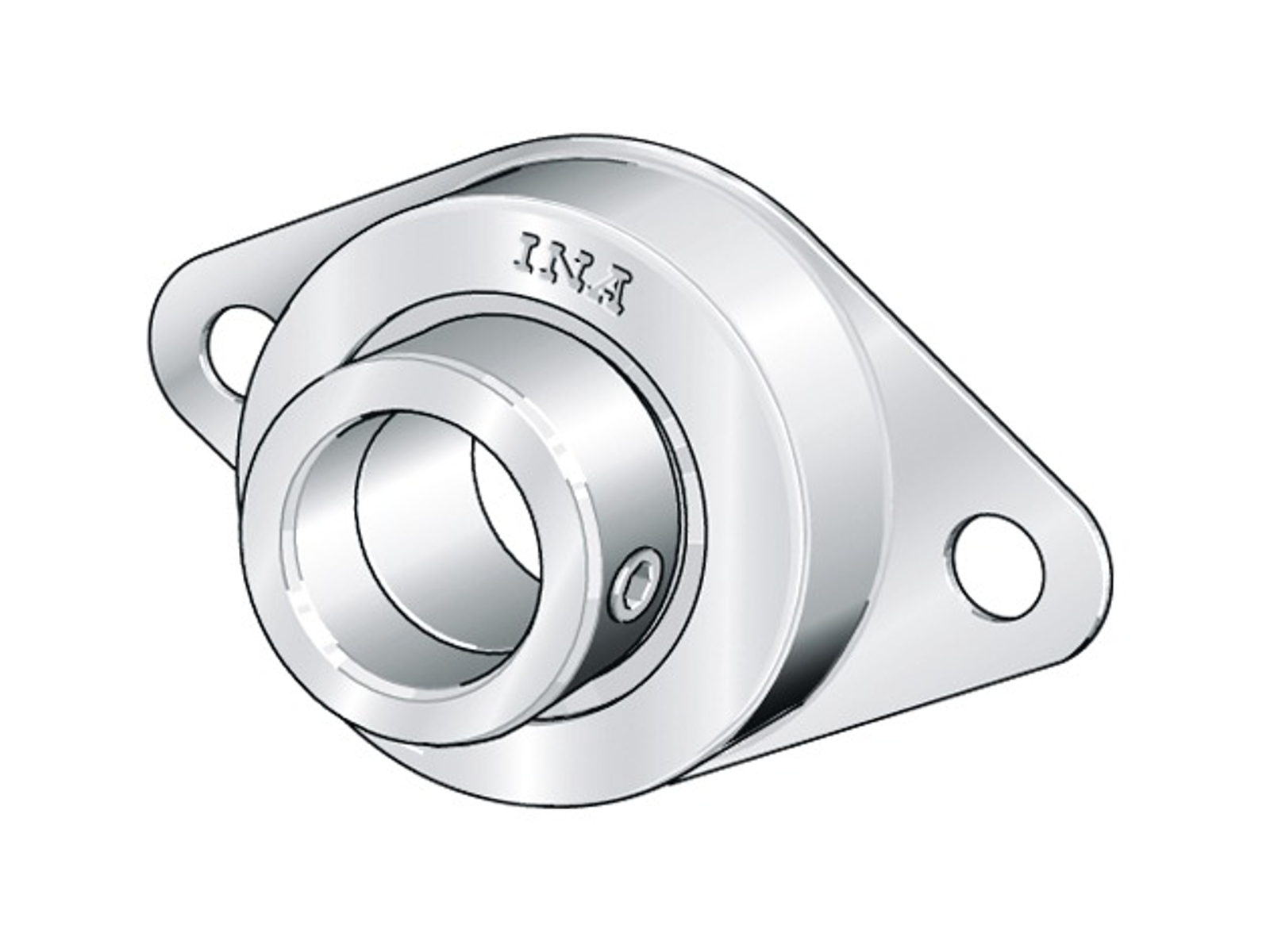

INA RCSMF12-XL ovalt flangeleje med spændering, 12 mm

Ovalt 2-huls blikhus med gummi-mellemstykke og excentrisk spændering

Mellem yderringen og huset ligger et gummi-mellemstykke, som dæmper vibrationer og udligner små skævheder. Lejeindsatsen har sfærisk yderflade på yderringen for selvjustering og udligning af mindre vinkelafvigelser mellem aksel og hus. Fastgørelse sker via excentrisk spændering på den udvidede inderring. Enheden leveres fabriks-smurt og er montageklar. Velegnet til  trukket aksel (fx tolerance h9); spænderingen låses ved at dreje ringen i akslens omløbsretning og sikre med fastgørelsesskrue.

• Type: Ovalt flangeleje med 2 bolthuller
• Akseldiameter: 12 mm
• Længde (leje): 114 mm
• Bredde (hus): 70 mm
• Højde: 34,8 mm
• Hulafstand: 92 mm
• Bolthul: Ø 10,5 mm
• Fastgørelse på aksel: Excentrisk spændering på udvidet inderring
• Lejeindsats: RAE12-XL-KRR-B
• Tætning: R-tætning (NBR) med radial forspænding for høj tæthed mod støv og fugt
• Husmateriale: Blikhus (presset stålplade) med gummi-mellemstykke
• Justering: Sfærisk yderflade på yderringen giver selvjustering ved små vinkelafvigelser
