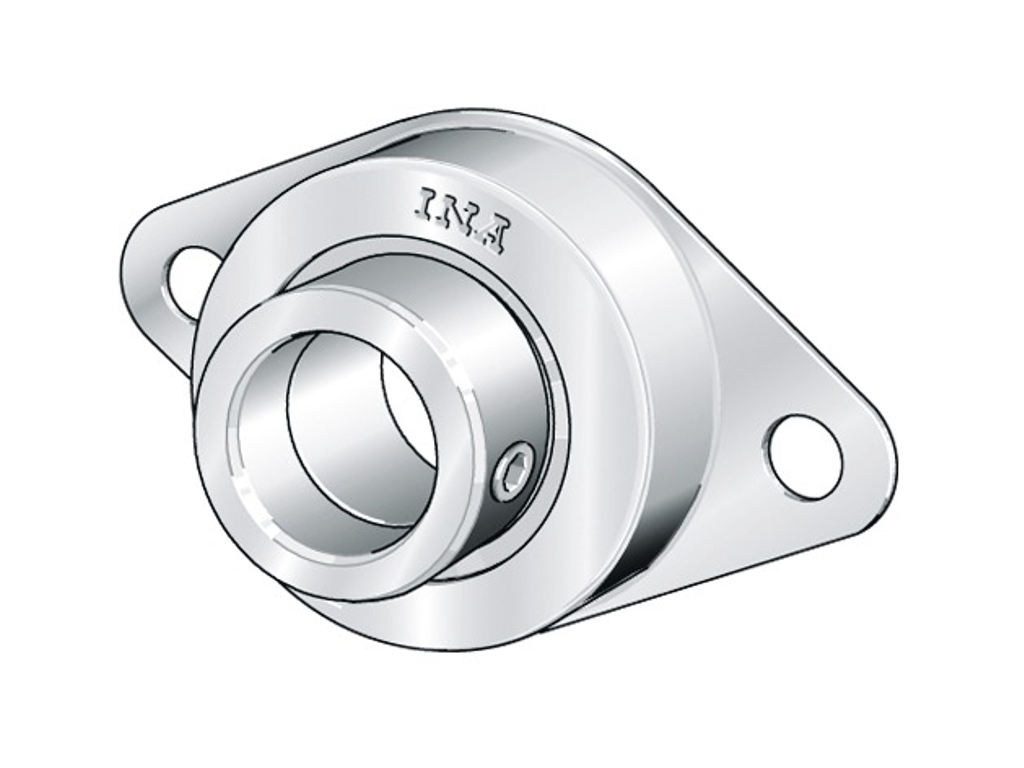

INA RCSMF17-XL ovalt flangeleje med spændering, 17 mm

Ovalt 2-huls blikhus med gummi-mellemstykke og excentrisk spændering

RCSMF17-XL er et ovalt 2-huls flageleje i presset stålplade med excentrisk spændering på den udvidede inderring. Lejeindsatsen har sfærisk yderflade på yderringen, som giver selvjustering og udligner mindre vinkelafvigelser mellem aksel og hus. Mellem huset og yderringen ligger et gummi-mellemstykke, der dæmper vibrationer. Enheden leveres fabriks-smurt og er klar til brug. Velegnet til  trukket aksel (fx tolerance h9); spænderingen låses ved at dreje i akslens omløbsretning og sikre med fastgørelsesskrue.

• Type: Ovalt flangeleje med 2 bolthuller
• Akseldiameter: 17 mm
• Længde (leje): 114 mm
• Bredde (hus): 70 mm
• Højde: 34,8 mm
• Hulafstand: 92 mm
• Bolthul: Ø 10,5 mm
• Fastgørelse på aksel: Excentrisk spændering på udvidet inderring
• Lejeindsats: RAE17-XL-NPP-B
• Tætning: P-tætning (NBR) med aksial forspænding for lav friktion og pålidelig grundbeskyttelse
• Husmateriale: Blikhus (presset stålplade) med gummi-mellemstykke
• Justering: Sfærisk yderflade på yderringen for selvjustering
