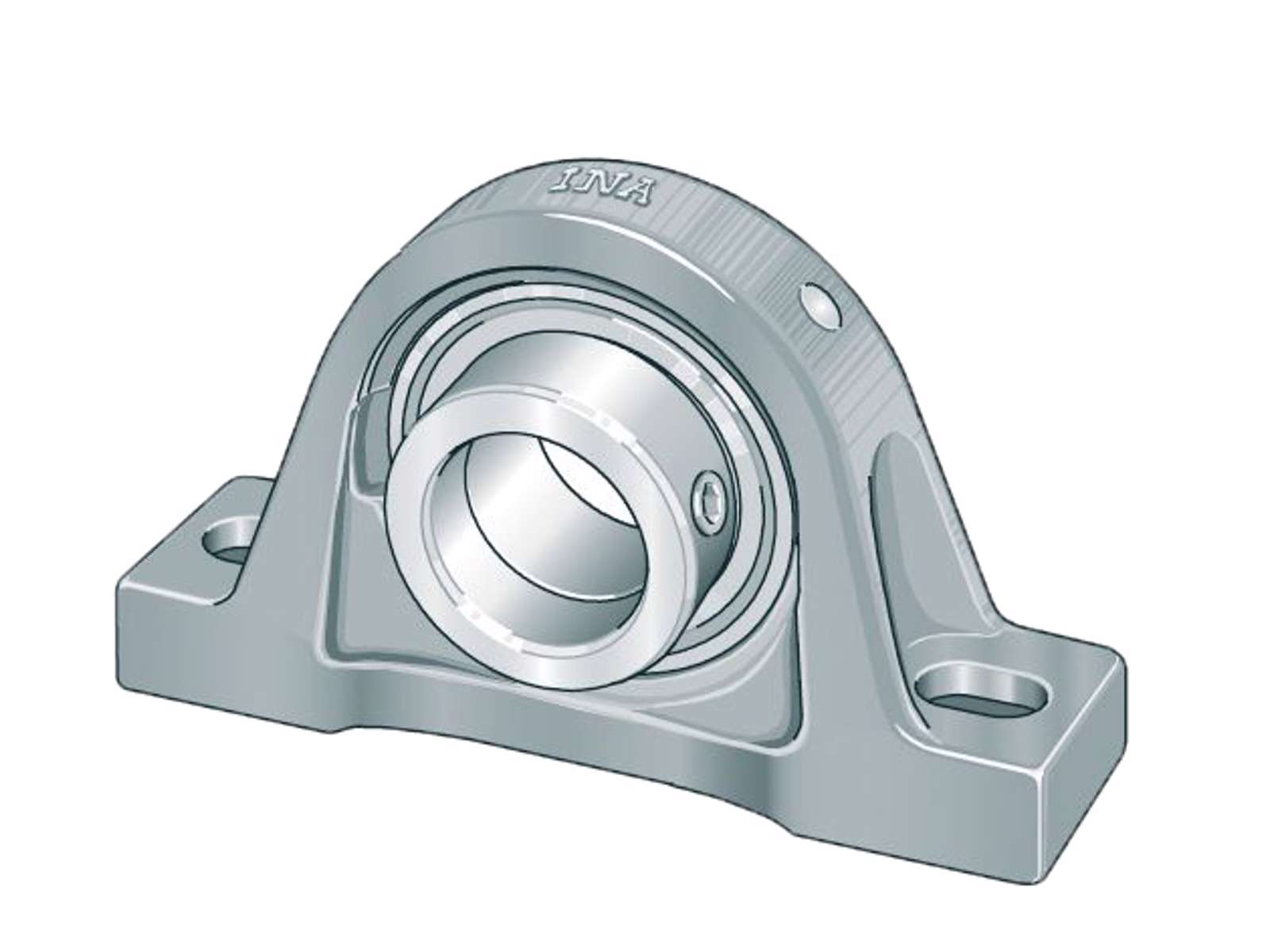

INA PASE45-XL stålejehus med pinolskrue

Fiksering med to pinolskruer, forskudt 120°

I disse stålejehuse fikseres inderringen på akslen med to pinolskruer, som er forskudt med 120°. Denne type egner sig især til lejringer med én rotationsretning eller ved lave omdrejninger og lille belastning også til skiftende rotationsretning. Pinolskruerne er selvlåsende og udrustet med et fingevind med endeskærer for at opnå en sikker fastspænding af lejet. PASE45-XL er et stålejehus fra INA med fastgørelse af aksel med pinolskrue og hus i støbejern (spænderingslejeenhed / Stålejehus med spændering).

• Brand / producent: INA
• Model / serie: PASE45-XL (type stålejehus med pinolskrue)
• Indvendig diameter: 45 mm
• Tætning/afdækning: Lukket leje med sider af gummi
• Efterbetegnelse: NPP = P-tætning; B = sfærisk yderflade på yderringen
• Lejeindsats: GAY45-XL-NPP-B
• Husmateriale: Støbejern
• Huslængde: 192 mm
• Hushøjde: 107 mm
• Hulafstand (cc): 149,65 mm
• Bolthul (slids): 14 × 29 mm
• Centerhøjde til aksel: 54 mm
