SMC push‑in finger‑ventil VHK‑A‑serie – Ø 4‑12 mm tubing

Håndbetjent 2‑/3‑port ventil | Push‑in tilslutning | Drifttryk 1 MPa

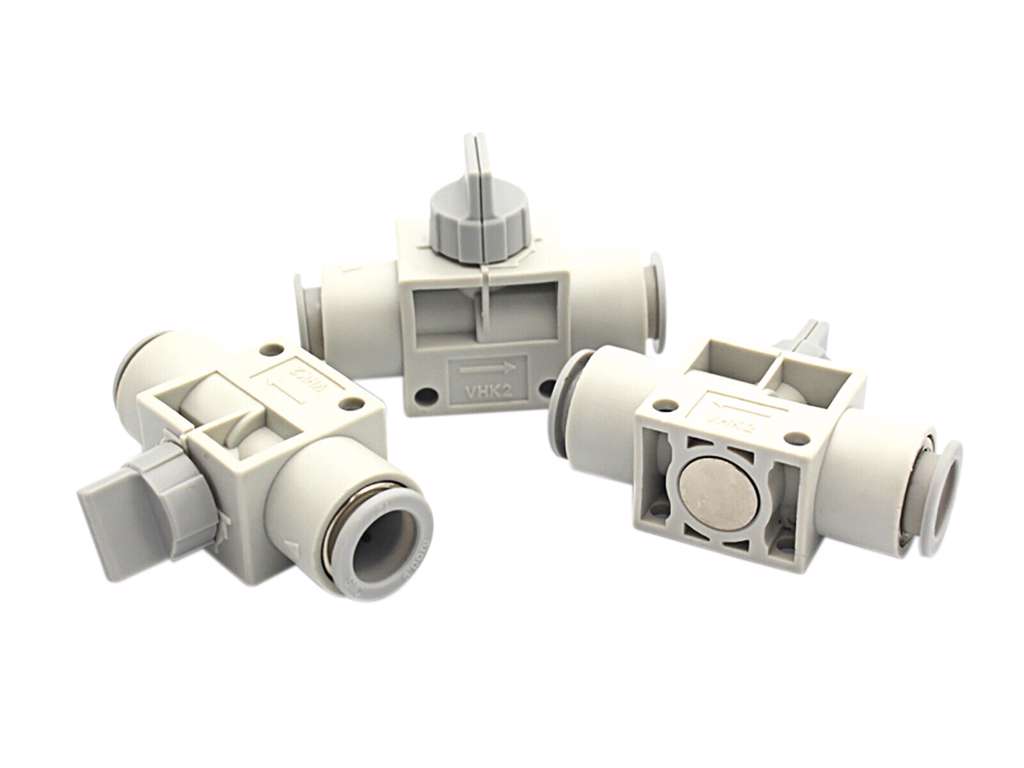

SMC VHK‑A-serien (typisk modeller VHK2A eller VHK3A) er letbetjente finger‑ventiler (“finger valve”) med push‑in fittings til slangetubing fra Ø 4 mm til Ø 12 mm. Ventilerne fås i 2‑port (luk‑åb) og 3‑port version (med udluftning ved luk). VHK‑A kombinerer brugervenlig betjening via drejeknap med SMC’s one‑touch push‑in teknologi for nem montering og gentagen brug. Serien opfylder pneumatikstandarder med maks. arbejdstyrk 1,0 MPa og vakuumfunktion –100 kPa, temperaturinterval typisk 0 °C til +60 °C. Knappen angiver tydeligt ventilstatus, og låg med flammesikkert materiale kan vælges som option.

• Variationsmodeller: VHK2A‑xxF‑xxF (2‑port grå knap) og VHK3A‑xxF‑xxF (3‑port blå knap), tilslutninger fra Ø 4 mm op til Ø 12 mm tubing (fx 04F‑04F, 06F‑06F osv.)
• Effektområde: 2,0–17,5 mm² (Flowkapacitet afh. af tubing og portdimension)
• Materiale: PBT-ventilhus, POM-knap, messingelektro‑niklede indsatse og NBR-pakningskomponenter (RP-konstruktion til standard R-gevind)
• Funktion: Poppet‑ventilstruktur minimerer lækage og mindsker slitage på tætningerne
• Tryk & vakuum: Maks. 1,0 MPa; vakuum –100 kPa. Ved mikrotryk (< 0,1 MPa) kan intern lækage forekomme (> 5 cm³/min)
• Temperatur: Drift fra 0 °C til +60 °C; testfunktion op til 1,5 MPa ved korte perioder
• Installation: Direkte montering i distributionstube; ingen flangekrav ved push‑in‑delen; mindre rotation ved lågbetjening
• Designindikation: Grågrot ventil = 2‑port; blå knap = 3‑port; rød knap mulig som flammesikker option
• Anvendelse: Ideel til pneumatisk trial‑sæt, testudstyr og manuel flowkontrol i automation eller maskinbyggeri
• Certificering: RoHS-godkendt og fremstillet efter SMC’s kvalitetsstandarder for pneumatikkomponenter
