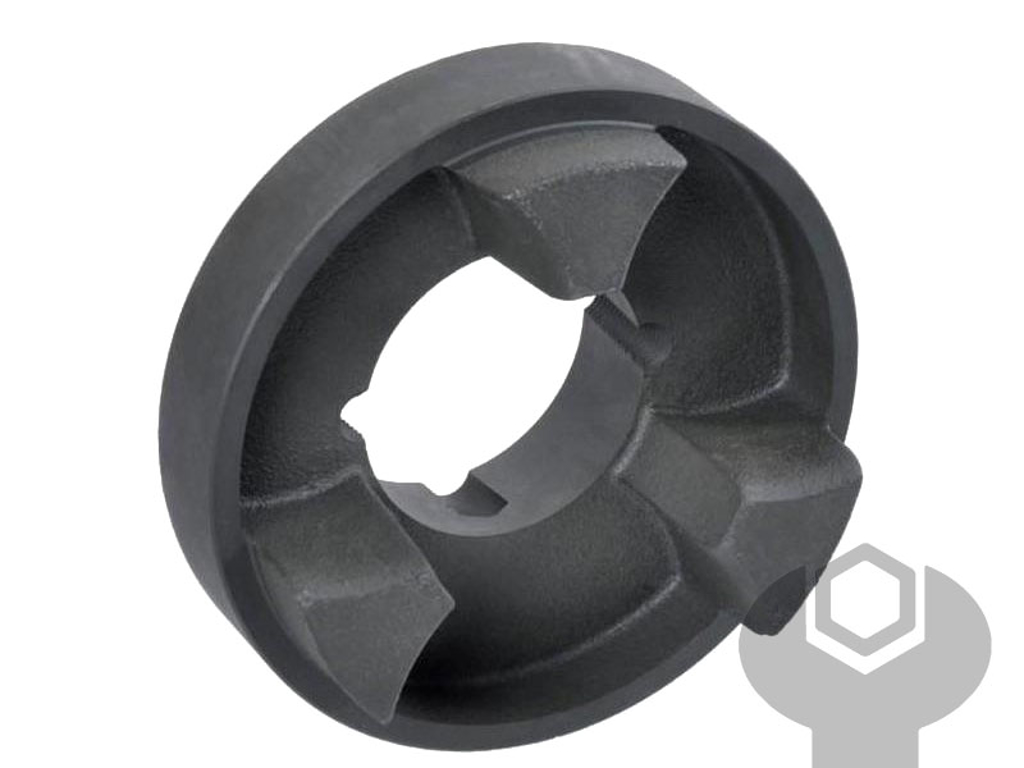

HRC90F kobling, type F

Fleksibel akselkobling til generelle transmissioner

HRC90F er en semi-elastisk og fleksibel akselkobling i type F-udførelse til generelle transmissionsopgaver. Koblingen er beregnet til hurtig og enkel montering med Taper Lock 1108 og er særligt velegnet til maskiner drevet af standard IEC-el-motorer. Den fuldbearbejdede ydre diameter gør opretning enkel med retholt, og den indgribende klokobling giver en fejlsikker akselforbindelse. I denne udførelse har F-flangen indvendig montage for Taper Lock-bøsning, hvilket giver en kompakt opbygning i koblingsløsningen.

• Udførelse: Type F
• Størrelse: 90
• Materiale, nav: Støbejern
• Montering: Indvendig montage med Taper Lock 1108
• Mål A: 85 mm
• Mål B: 70 mm
• Mål C: 19,5 mm
• Mål D: 23,5 mm
• Mål L: 69,5 mm
• Nominelt moment: 80 Nm
• Maximalt moment: 180 Nm
• Anvendelse: Generelle transmissioner og maskiner drevet af standard IEC-el-motorer

Se relaterede løsninger inden for HRC koblinger og Taper-Lock-bøsninger.

Bemærk: Kontrollér altid, at koblingens udførelse, montageform, Taper Lock-type og mål passer til den aktuelle aksel- og montageopbygning.
