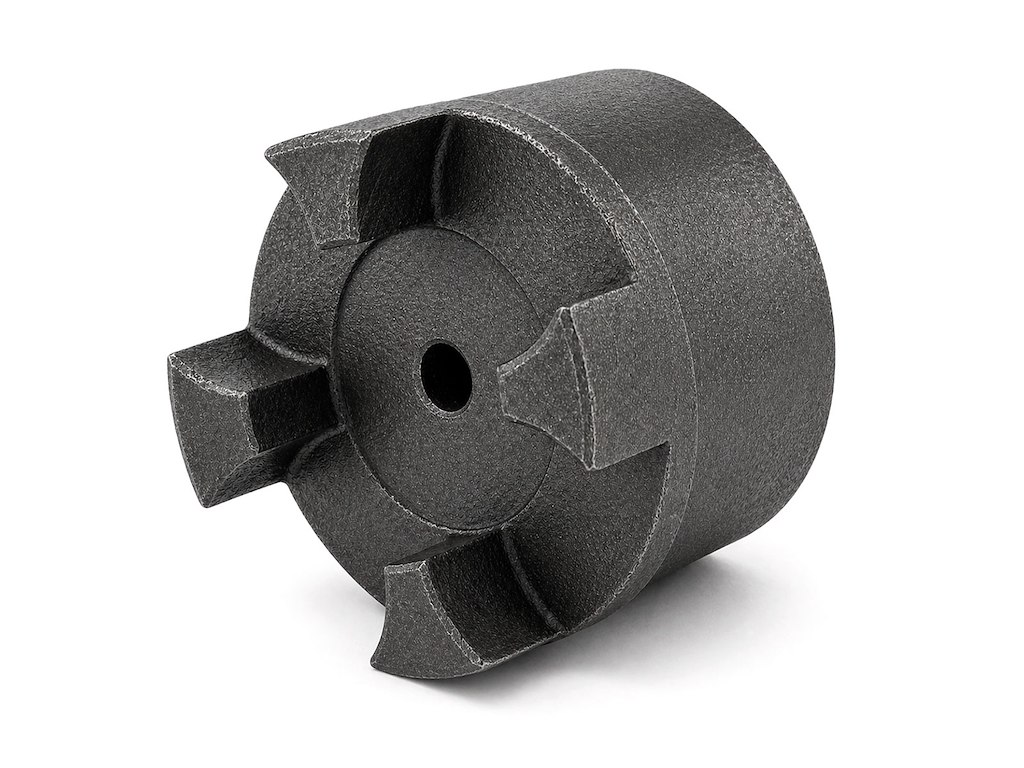

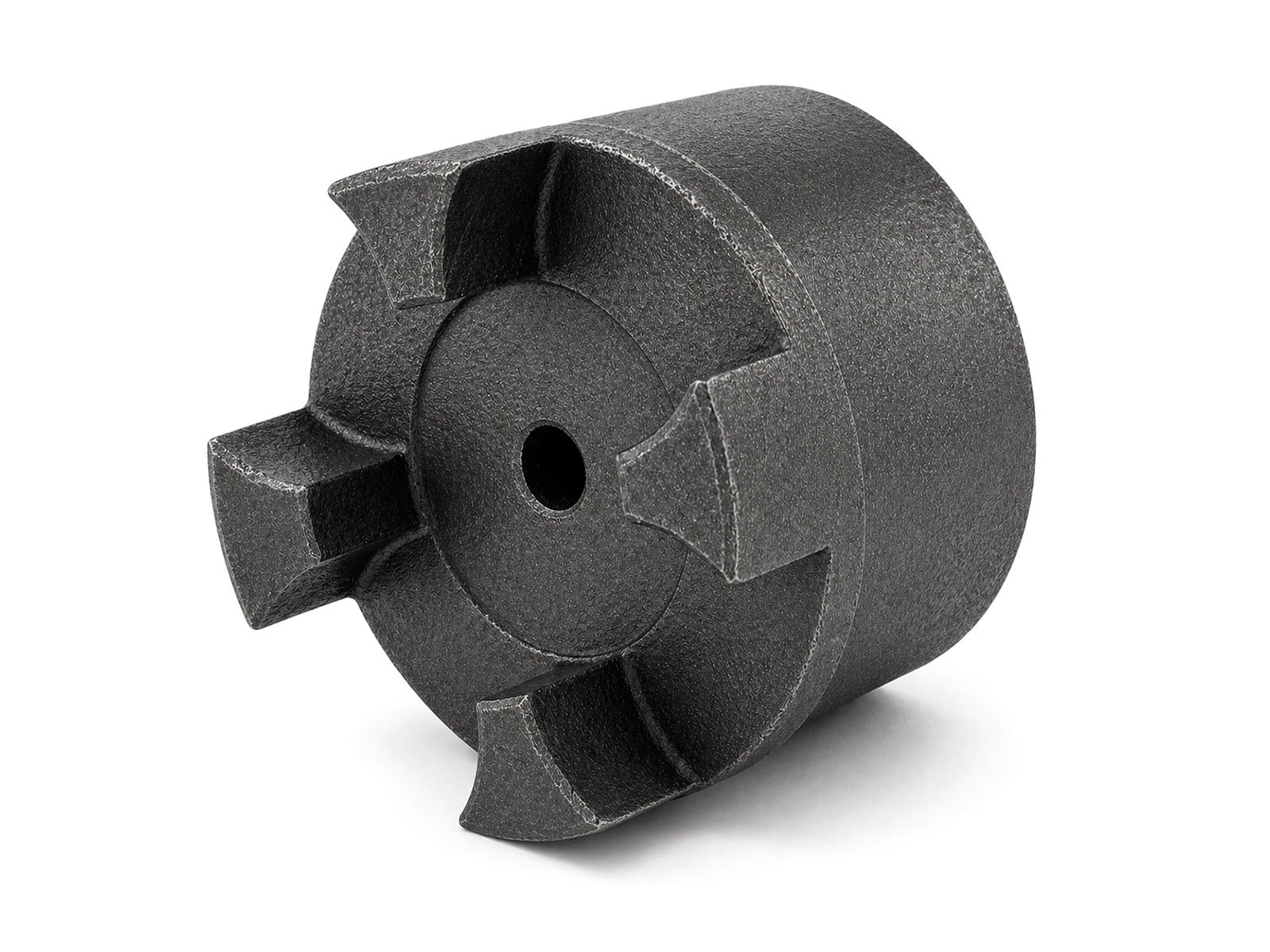

GP38/45B koblingsnav i støbejern

Kompakt koblingsnav til GP klokoblinger

GP38/45B i støbejern er et koblingsnav i type B til GP klokoblinger. Navet indgår i en kompakt og torsionsfleksibel koblingsløsning, hvor elastomerelementet mellem navene medvirker til høj momentoverførsel samt dæmpning af stød og vibrationer. Type B er den store navudførelse i serien og anvendes, hvor der ønskes en kompakt koblingsopbygning med mulighed for boring og notgang til den aktuelle aksel.

• Udførelse: type B
• Størrelse: 38
• Kløer: 4
• Materiale: støbejern
• Boring, type B: op til 45 mm
• Navdiameter type - B: 78 mm
• Udvendig diameter - C: 80 mm
• Navlængde - D: 45 mm
• Afstand mellem nav - E: 24 mm
• Længde - F: 36,5 mm
• Længde klo - G: 18 mm
• Samlet koblingslængde - L: 114 mm
• Vægt: 2,37 kg
• Anvendelse: til GP klokoblinger i størrelse 38

Bemærk: Kontrollér altid, at navtype, boring og mål passer til den valgte koblingsstørrelse, akseldiameter og den øvrige koblingsopbygning.
