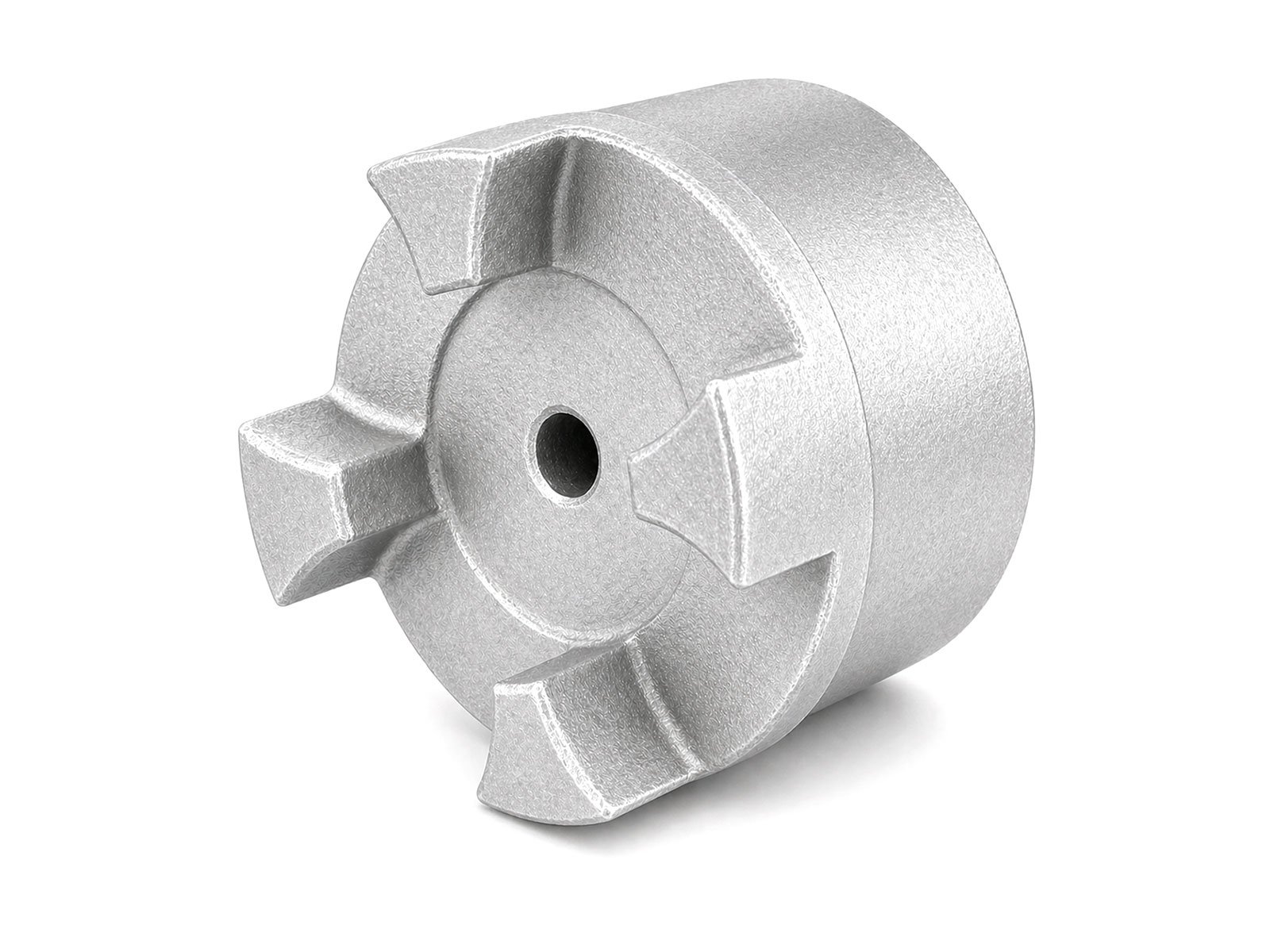

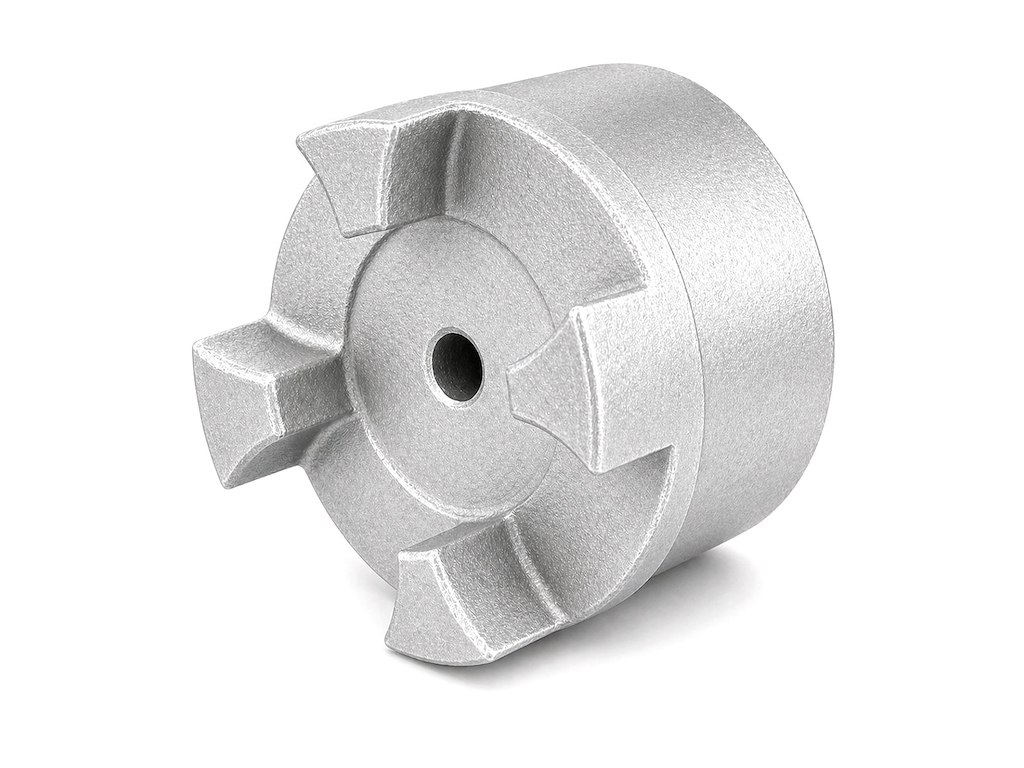

GP24/32B koblingsnav i aluminium

Kompakt koblingsnav til GP klokoblinger

GP24/32B i aluminium er et koblingsnav i type B til GP klokoblinger. Navet indgår i en kompakt og torsionsfleksibel koblingsløsning, hvor elastomerelementet mellem navene medvirker til høj momentoverførsel samt dæmpning af stød og vibrationer. Type B er den store navudførelse i serien og anvendes, hvor der ønskes en kompakt koblingsopbygning med mulighed for boring og notgang til den aktuelle aksel.

• Udførelse: type B
• Størrelse: 24/32
• Kløer: 4
• Materiale: aluminium
• Boring, type B: op til 32 mm
• Navdiameter type - A: 40 mm
• Navdiameter type - B: 55 mm
• Udvendig diameter - C: 55 mm
• Navlængde - D: 30 mm
• Afstand mellem nav - E: 18 mm
• Længde - F: 24 mm
• Længde klo - G: 14 mm
• Samlet koblingslængde - L: 78 mm
• Anvendelse: til GP klokoblinger i størrelse 24/32

Bemærk: Kontrollér altid, at navtype, boring og mål passer til den valgte koblingsstørrelse, akseldiameter og den øvrige koblingsopbygning.
