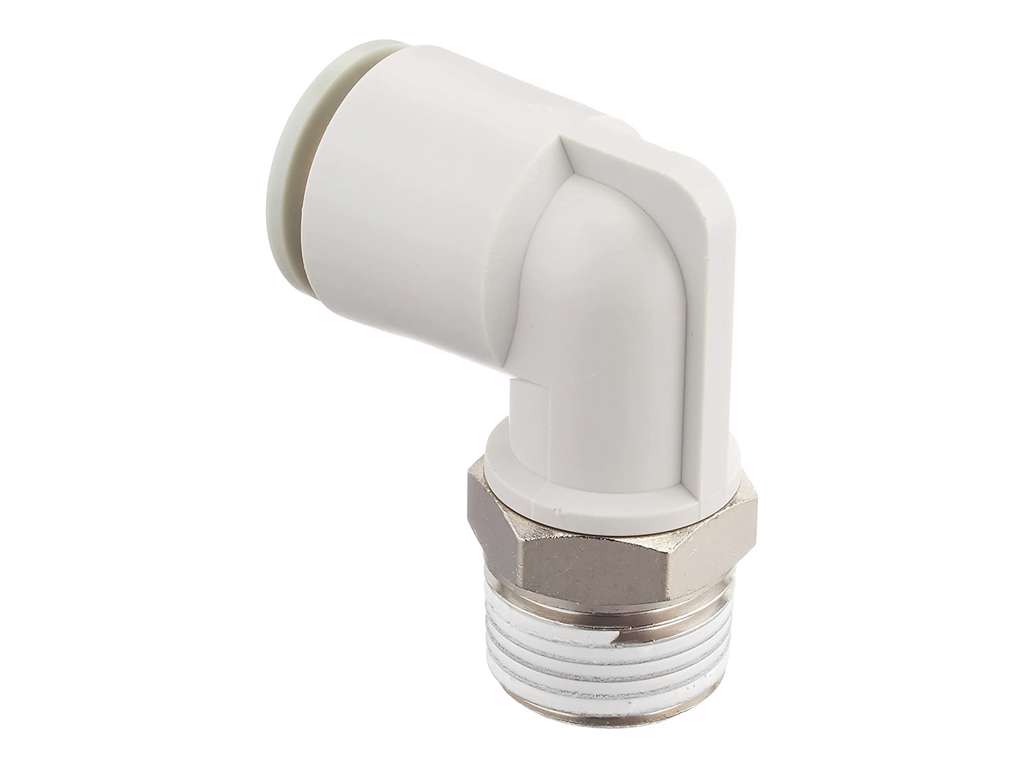

SMC KQ2L Vinkel Push‑In Fitting (Male Elbow)

Push‑in tubing til udvendigt gevind i 90° – Ø 4–16 mm

SMC’s KQ2L‑serie er vinkel‑push‑in fittings (male elbows), der forbinder indstiksslanger til udvendigt gevind i en kompakt 90° konfiguration. Serien inkluderer varianter som KQ2L04‑M3‑G, KQ2L04‑M5N, KQ2L06‑01NS, KQ2L08‑02NS, KQ2L10‑03NS, KQ2L12‑04NS og KQ2L16‑04NS – dækker tubing-Ø fra 4 mm til 16 mm og gevindtyper som M3, M5, Rc¼″–½″ (NS = Ni-belagt) og G‑gevind.

• Ø‑størrelser: Ø 4 mm (fx KQ2L04‑M5N), Ø 6 mm (KQ2L06‑01NS/M6N), Ø 8 mm (KQ2L08‑02NS), Ø 10 mm, Ø 12 mm, Ø 16 mm (KQ2L16‑04NS)
• Gevindtyper: M3, M5, Rc¼″, Rc⅜″ og Rc½″ afhængigt af model (–G for G‑gevind, –NS for electroless-nickel gevind)
• Byggemateriale: Messingkrop ofte electroless-nickel belagt, med PBT-hus. Pakning i specialprofil for høj tæthed ved tryk uden at påvirke flow
• Trykområde: –100 kPa vakuum til maks. 1,0 MPa (10 bar) driftstrykkapacitet; driftstemperatur –5 til +60 °C (vand op til +40 °C)
• Håndtering og flow: SMC’s KQ2‑collet og udløsningskrave gør demontering let og uden skader på tubing; særligt lav indsættelses‑ og frakoblingskraft
• Kompakt formfaktor: Op til 30 % mindre end tidligere serier og omkring 57 % lettere – ideel til trange og pladsbegrænsede installationer
• Anvendelse: Tilslutning af push‑in tubing til male gevind i ventiler, manifolder og panelmonterede blokke i automation og industrianlæg
• Kompatibilitet: Passer til nylon, PU og soft nylon tubing; standard gevind og sealant (face seal eller gasket seal afhænger af model)
• Certificering: Overholder RoHS og SMC’s interne kvalitetsstandarder
