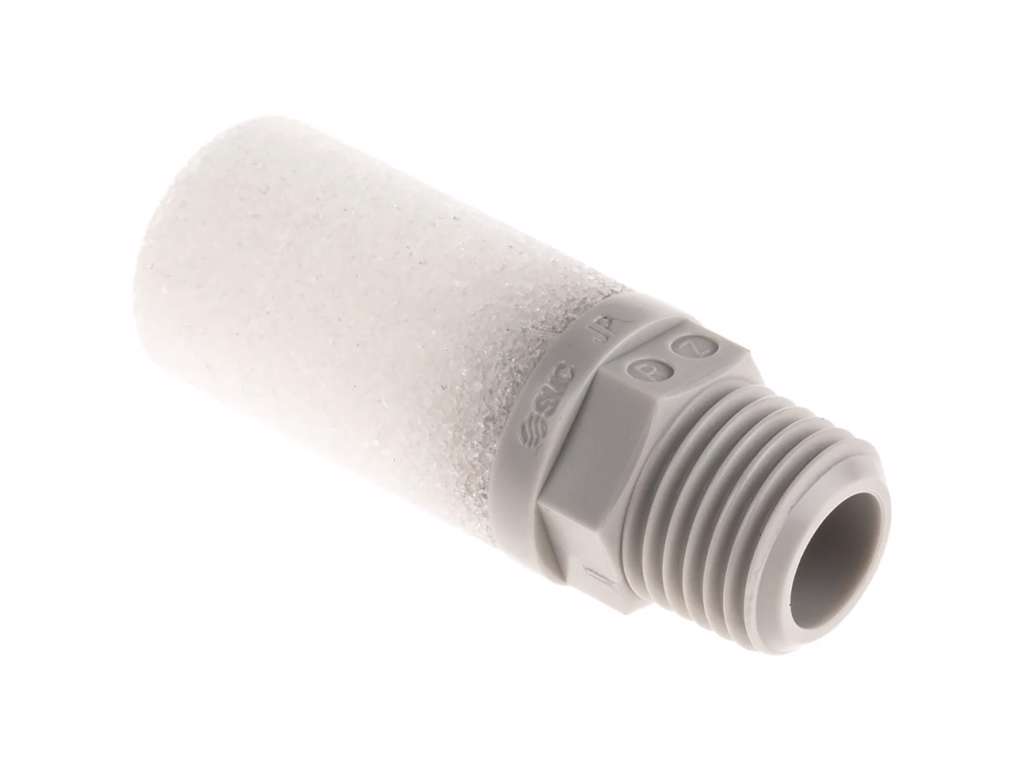

SMC Compact Resin Silencer – AN‑serie (AN05, AN10, AN15, AN20)

Push‑in eller gevindtilslutning, støjreduktion ca. 30 dB(A)

SMC AN‑serie silencer er kompakte, lette udluftningslyddæmpere i resin, udviklet til 30 dB(A) støjreduktion ved drift op til 1,0 MPa. Varianten AN05-M5 bruger M5 gevind, mens AN10‑01, AN15‑02 og AN20‑02 benytter R‑gevind i størrelser 1/8″, 1/4″ og 3/8″. Serien er baseret på sintermetal lyddæmpende kerne og flammehæmmende UL94‑V0 plastkrop for maksimal installationsfleksibilitet.

• Varianter & portstørrelser: AN05‑M5 (M5x0,8), AN10‑01 (R 1/8″), AN15‑02 (R 1/4″), AN20‑02 (R 3/8″)
• Støjdæmpning: Ca. 30 dB(A), afhængigt af portstørrelse og tryk
• Effektiv portareal: Fra ca. 5 mm² (AN05) til ca. 35 mm² (AN20); anbefalet flow op til ca. 3 m³/min ANR (ved 0,5 MPa)
• Materialer: Resinhus med sinterfilter; UL94‑V0 klassificeret for brandhæmning
• Gevind og tilslutning: Metric (M5) og Rc-/R-gevind til direkte montering på manifolder eller ventiltætninger
• Drift & temperatur: Op til 1,0 MPa tryk og driftstemperatur fra ca. +5 °C til +60 °C (kan anvendes ved –10 °C uden kondensation)
• Installation: Hånd-tilspænding med max 30° ekstra efter kontakt; ikke overstramning, test med ≤ 0,1 N·m overmoment for AN05‑og‑mindre modeller
• Kompatibilitet: Til R-gevind eller M5-port; passer til standard pneumatisk udluftning
• Certificering: RoHS‑kompatibel; testet efter SMCs AN‑serie specifikationer
