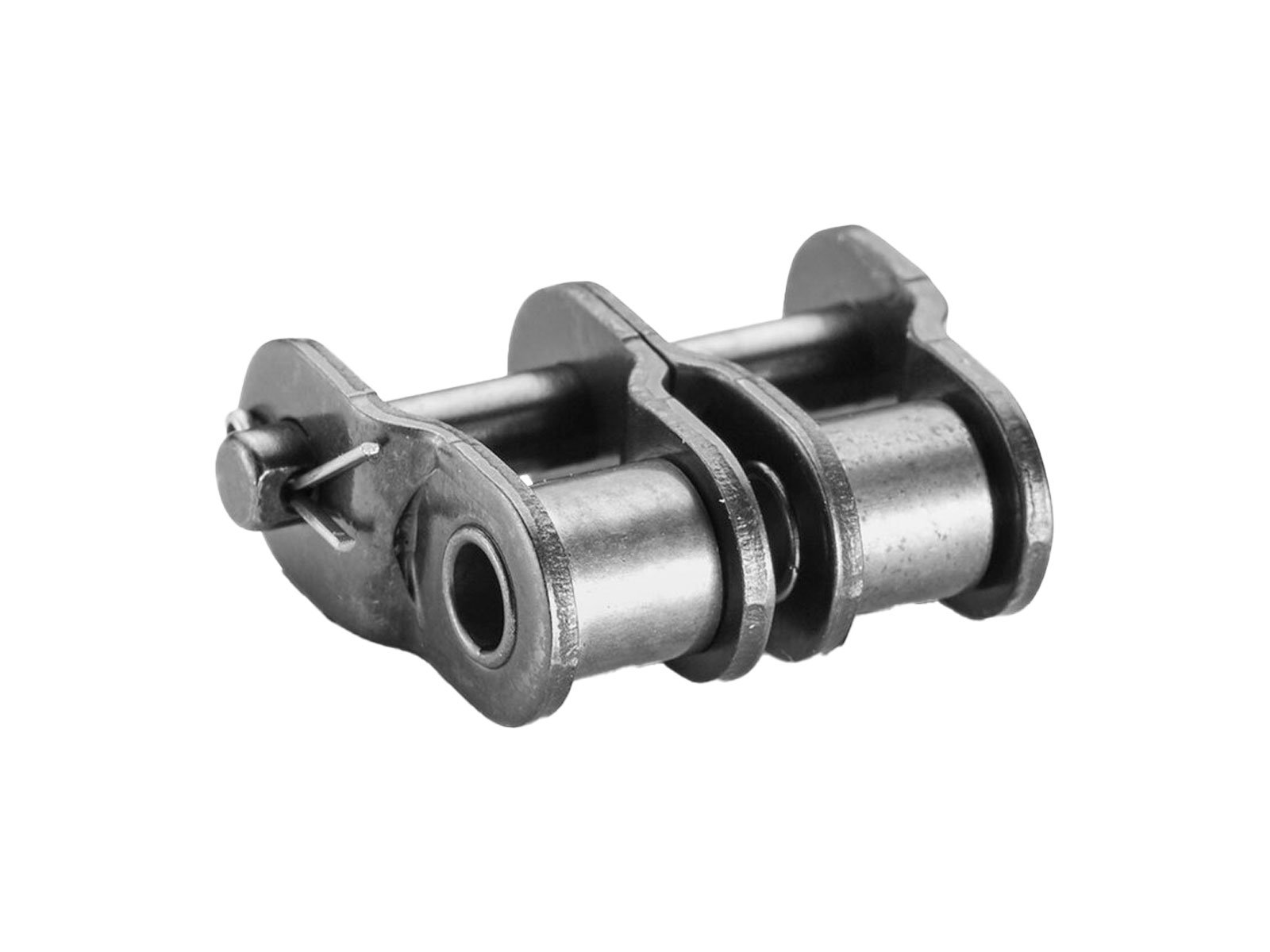

12A2 forkrøbbet 3/4" samleled med split ASA 60-2
Forkrøbbet samleled med split til ASA 60-2 / 12A2 duplex rullekæde, 3/4" deling
12A2 forkrøbbet samleled med split ASA 60-2 bruges, hvor en to-rækket kæde skal forskydes sideværts i forhold til standardled, fx ved beslag, føringer eller særlige konstruktioner på drev og transportører. Samleleddet gør det muligt at tilpasse ASA 60-2 / 12A2 duplex rullekæde uden at ændre kædestørrelse eller deling. Se flere løsninger inden for kæder og tilbehør under rullekæder og samleled.
- Anvendelse: Til opbygning og justering af ASA 60-2 / 12A2 duplex rullekæde, hvor kæden skal forskydes sideværts med enkelt forkrøbning på begge kæderækker, fx i kompakte transportører, gearmotor-drev, fødelinjer og specialmaskiner. Velegnet sammen med øvrige specialled og komponenter, som du finder under kædeled og tilbehør.
- Kapacitet/Ydelse: Forkrøbbet duplex samleled med split udført efter samme geometri som ASA 60-2 / 12A2 rullekæde (ISO 606 / DIN 8188 / ANSI B29.1), så deling og indgreb i kædehjul bevares på begge kæderækker:
- Pitch p: 3/4" – 19,05 mm.
- Rullediameter d1: 11,91 mm.
- Indvendig bredde mellem inderplader b1: 1/2" – 12,58 mm.
- Boltdiameter d2: 5,96 mm.
- Inderpladehøjde h: 18,00 mm.
- Samlet bredde over bolte L: 49,70 mm.
Samleleddet er beregnet til drift sammen med standard ASA 60-2 duplex rullekæde i samme dimensioner. For andre kædestørrelser kan du se udvalget af BS rullekæder.
- Udførelse/Materiale: Stål-samleled med forkrøbbede plader på begge kæderækker, tapper, bøsninger og split, der sikrer korrekt indgreb i kædehjul og naboskifter, også ved forskudt kædeføring. Egnet til drift i almindelige industrimiljøer med korrekt smøring og udført efter A-serie/ASA-standard for 12A2.
- Kompatibilitet/tilbehør: Passer til ASA 60-2 / 12A2 duplex rullekæder og kædehjul i deling 3/4" – 19,05 mm og indvendig bredde 1/2". Kan kombineres med øvrige samleled, standardled og passende kædehjul i samme kædestørrelse.
Bemærk: Splitten skal altid monteres og sikres korrekt, så den ikke kan arbejde sig løs i kædens gangretning, og alle tapper og plader skal være helt i indgreb, før anlægget startes. Ved høj belastning, stød eller hyppig reversering bør antallet af specialled som forkrøbbet samleled i en kædestræk begrænses for at opnå længst mulig levetid.
