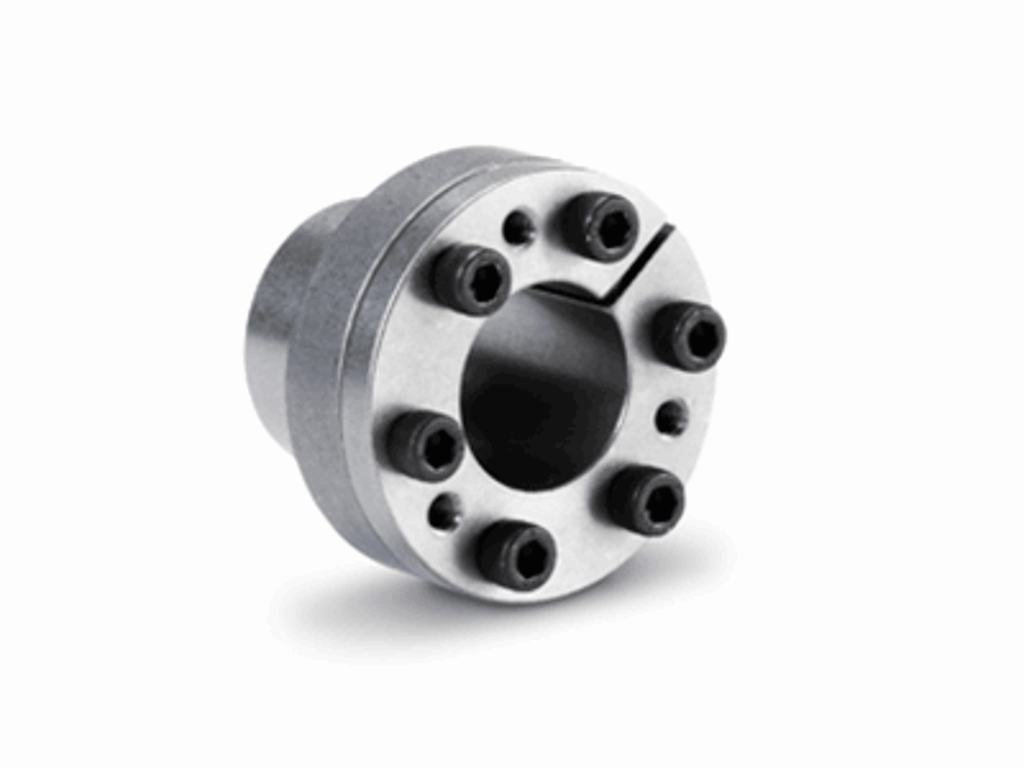

Spændebøsning type 02 til 20 mm aksel

Selvcentrerende spændelement til aksel-nav-forbindelser

Spændebøsning type 02 er et selvcentrerende spændelement til fastspænding mellem 20 mm aksel og nav. Den kompakte udførelse er relevant i aksel-nav-forbindelser, hvor der ønskes præcis centrering og nøglefri momentoverførsel. Type 02 arbejder med friktionslåsning og anvendes i konstruktioner, hvor stabil fastspænding og kontrolleret montage har betydning for drift og opretning.

• Type: type 02
• Udførelse: selvcentrerende
• Akseldiameter: 20 mm
• Udvendig diameter: 28 mm
• Mål: l1 18 mm, l2 31 mm, l3 38 mm, l 44 mm
• Supplerende diameter: d2 49 mm, d1 44 mm
• Overført aksialkraft: 21 kN
• Overført moment: 213 Nm
• Kontakttryk på aksel: 174 N/mm²
• Kontakttryk på nav: 124 N/mm²
• Skruer: 4 stk. M6x18
• Tilspændingsmoment: 17 Nm
• Anbefalet tolerance aksel: h8
• Anbefalet tolerance nav: H8
• Anvendelse: til aksel-nav-forbindelser med krav om selvcentrering og medium-højt moment

Se relaterede løsninger: spændelementer og transmission.

Bemærk: Aksel og nav skal udføres efter de anbefalede tolerancer for korrekt montage og funktion.
