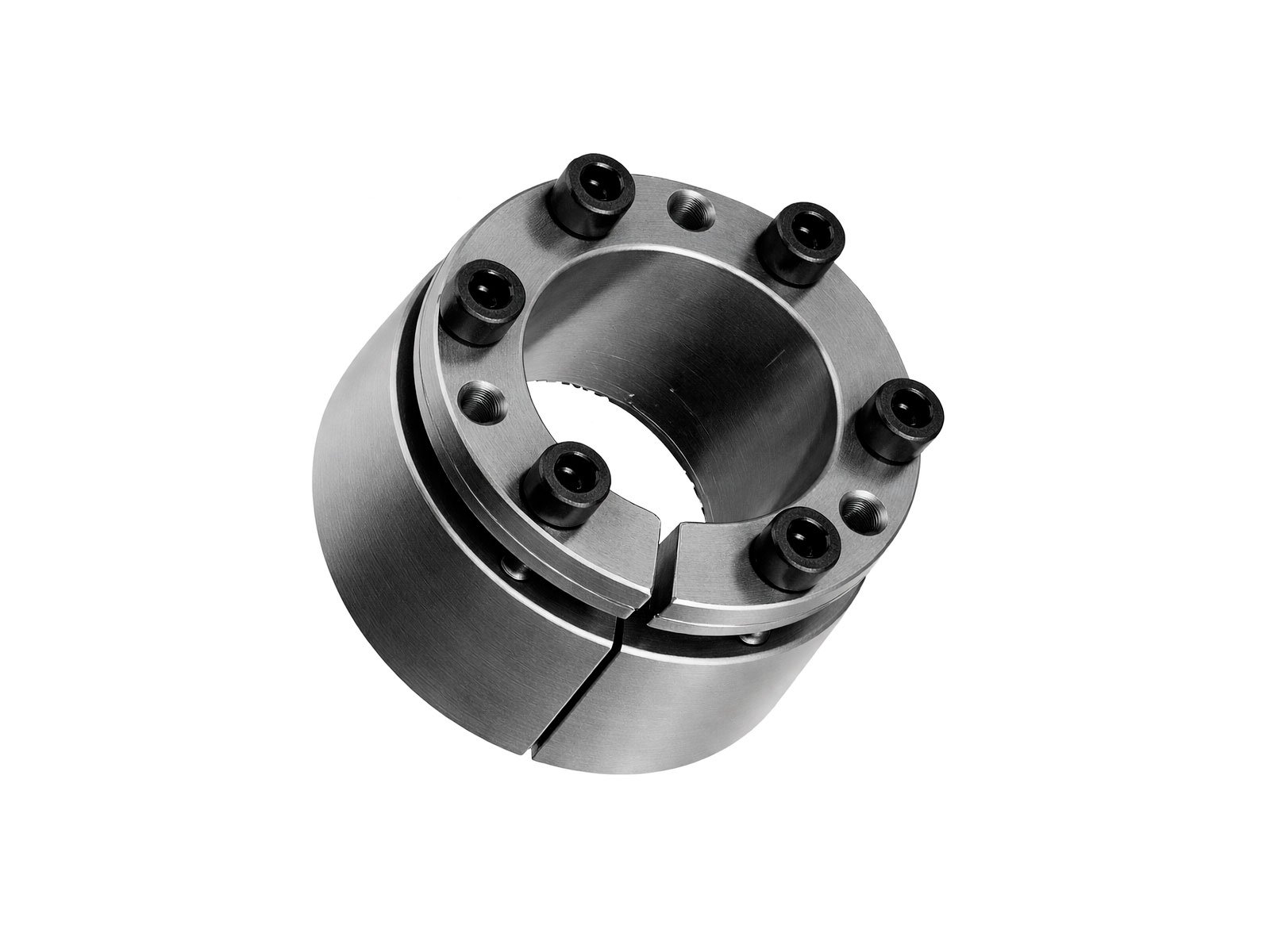

Spændelement type 04 til 35 mm aksel

Selvcentrerende aksel-nav-forbindelse med højt moment

Spændelement type 04 anvendes til friktionslåst fastspænding mellem 35 mm aksel og nav. Udførelsen er selvcentrerende og er derfor relevant i aksel-nav-forbindelser, hvor præcis centrering og stabil momentoverførsel har betydning for den samlede konstruktion. Type 04 overfører moment og aksialkraft uden notgang og er velegnet til montage, hvor der ønskes en nøglefri forbindelse med højt moment.

• Type: type 04
• Udførelse: selvcentrerende
• Akseldiameter: 35 mm
• Udvendig diameter: 60 mm
• Mål: l1 26 mm, l2 31 mm, l3 39 mm, l 45 mm
• Overført aksialkraft: 65 kN
• Overført moment: 1130 Nm
• Kontakttryk på aksel: 209 N/mm²
• Kontakttryk på nav: 122 N/mm²
• Skruer: 8 stk. M6x25
• Tilspændingsmoment: 17 Nm
• Anbefalet tolerance aksel: h8
• Anbefalet tolerance nav: H8
• Anvendelse: til aksel-nav-forbindelser med krav om selvcentrering og højt moment

Se relaterede løsninger: spændelementer og transmission.

Bemærk: Aksel og nav skal udføres efter de anbefalede tolerancer for korrekt montage og funktion.
