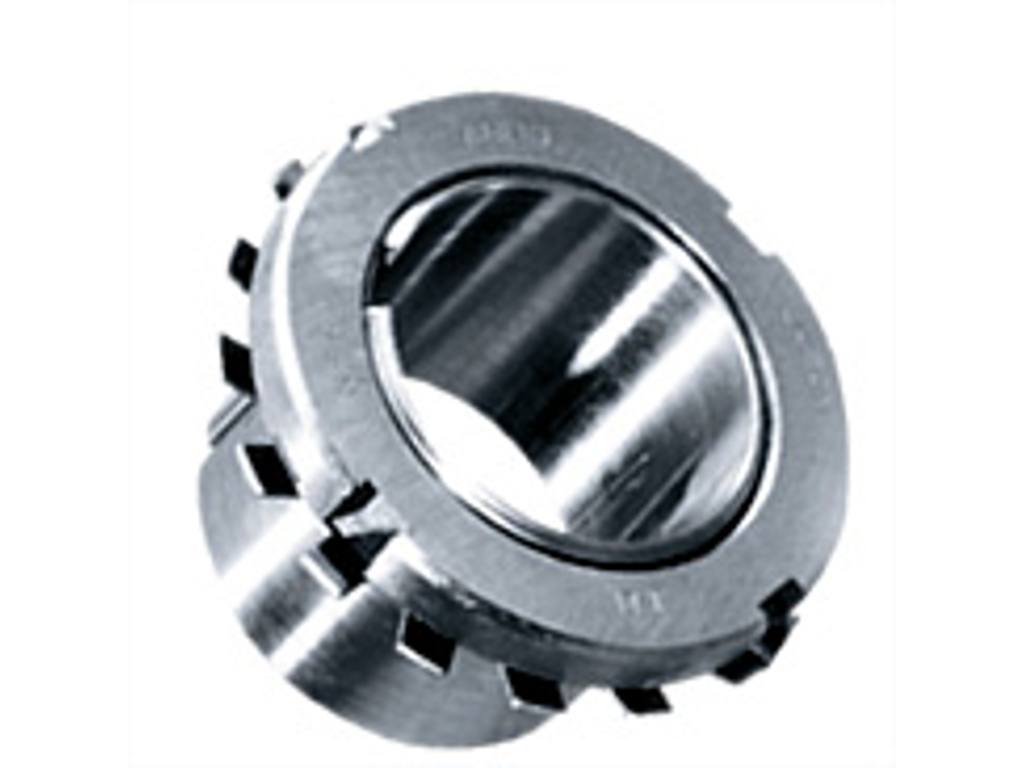

Spændelement type 21 til 25 mm aksel

Selvcentrerende aksel-nav-forbindelse med medium-højt moment

Spændelement type 21 anvendes til friktionslåst fastspænding mellem 25 mm aksel og nav. Udførelsen er selvcentrerende og er derfor relevant i aksel-nav-forbindelser, hvor præcis centrering og stabil momentoverførsel har betydning for den samlede konstruktion. Type 21 overfører moment og aksialkraft uden notgang og er velegnet til montage, hvor der ønskes en nøglefri forbindelse med medium-højt moment.

• Type: type 21
• Udførelse: selvcentrerende
• Akseldiameter: 25 mm
• Udvendig diameter: 35 mm
• Mål: l 38 mm, l1 25 mm
• Supplerende diameter: d1 45 mm
• Overført aksialkraft: 15 kN
• Overført moment: 210 Nm
• Kontakttryk på aksel: 71 N/mm²
• Kontakttryk på nav: 51 N/mm²
• Skruer: 1 stk. M30x1.5
• Tilspændingsmoment: 220 Nm
• Anbefalet tolerance aksel: h8
• Anbefalet tolerance nav: H8
• Anvendelse: til aksel-nav-forbindelser med krav om selvcentrering og medium-højt moment

Se relaterede løsninger: spændelementer og transmission.

Bemærk: Aksel og nav skal udføres efter de anbefalede tolerancer for korrekt montage og funktion.
