Spændelement type 22 til 35 mm aksel
Udvendig, stiv akselkobling med medium moment

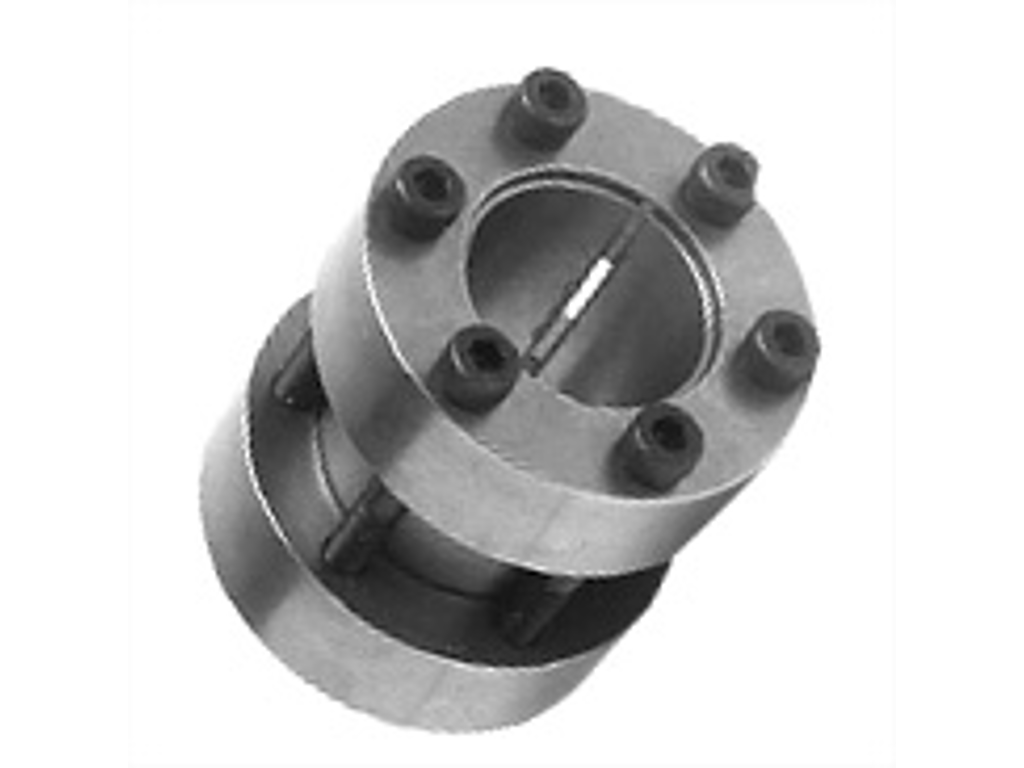

Spændelement type 22 anvendes som udvendig, stiv akselkobling til friktionslåst forbindelse på 35 mm aksel. Udførelsen er relevant i konstruktioner, hvor der ønskes en nøglefri og kompakt løsning til momentoverførsel uden notgang. Type 22 er opbygget til montage med klemskruer og er velegnet i akselsamlinger, hvor en stiv kobling og kontrolleret fastspænding har betydning for drift og samling.
- Type: type 22
- Udførelse: udvendig, stiv akselkobling
- Akseldiameter: 35 mm
- Udvendig diameter: 75 mm
- Mål: l1 75 mm, l2 22 mm, l3 67 mm, l 83 mm
- Overført aksialkraft: 39 kN
- Overført moment: 682 Nm
- Kontakttryk på aksel: 98 N/mm²
- Skruer: 4 stk. M8x70
- Tilspændingsmoment: 42 Nm
- Anbefalet tolerance aksel: h8
- Anvendelse: til akselsamlinger med krav om stiv, nøglefri momentoverførsel
Se relaterede løsninger: spændelementer og transmission.
Bemærk: Korrekt akseltolerance og ensartet tilspænding er vigtig for korrekt montage og funktion.
