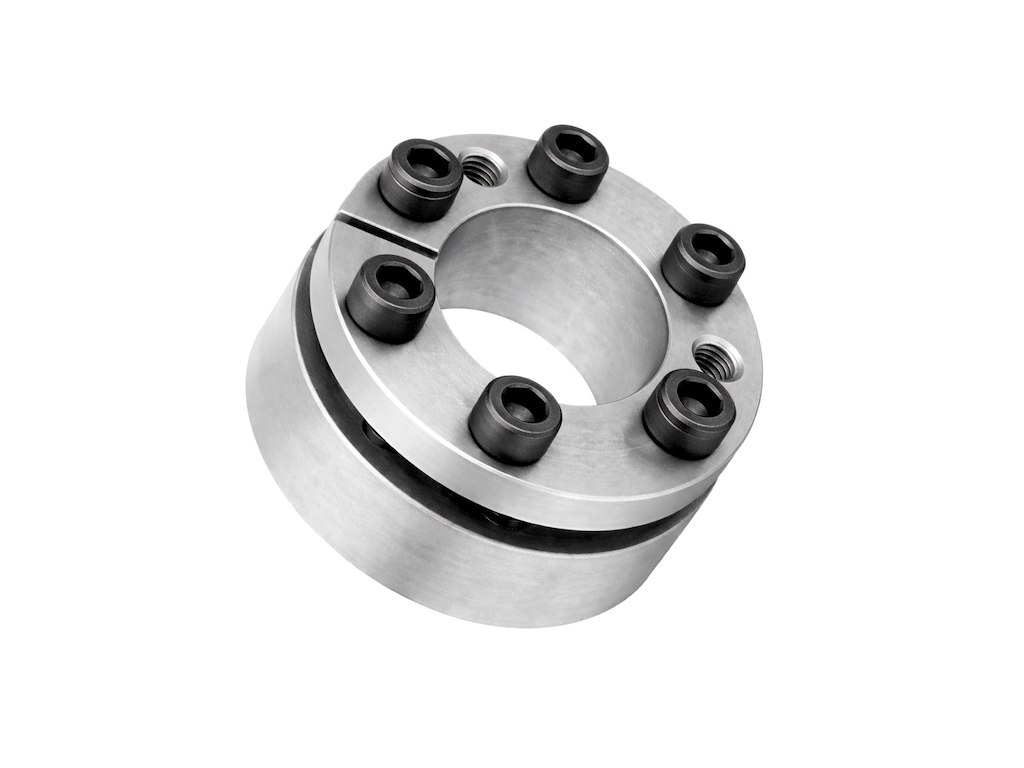

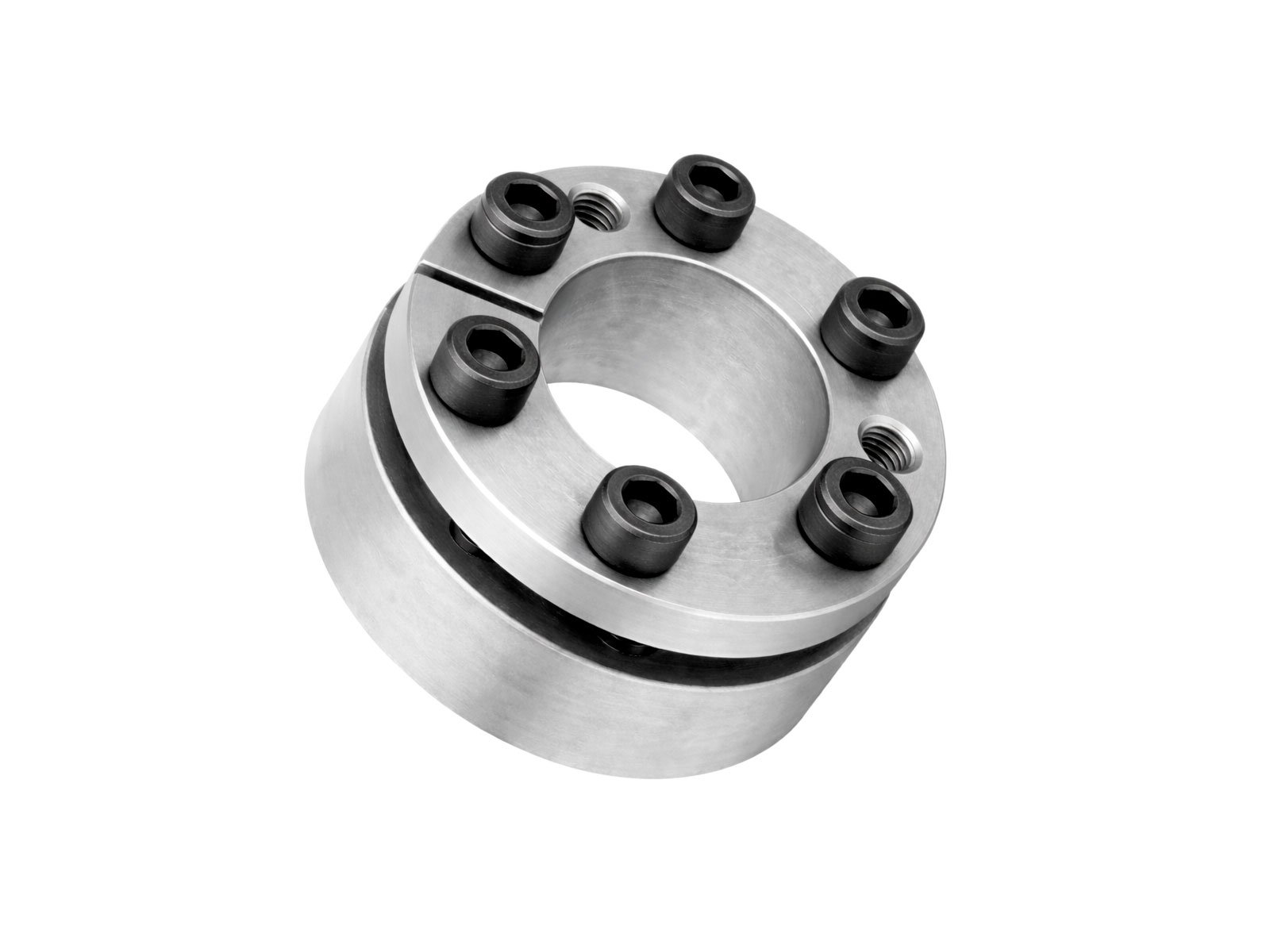

Spændelement type 05 til 25 mm aksel
Selvcentrerende aksel-nav-forbindelse med medium-højt moment
Spændelement type 05 anvendes til friktionslåst fastspænding mellem 25 mm aksel og nav. Udførelsen er selvcentrerende og er derfor relevant i aksel-nav-forbindelser, hvor præcis centrering og stabil momentoverførsel har betydning for den samlede konstruktion. Type 05 overfører moment og aksialkraft uden notgang og er velegnet til montage, hvor der ønskes en nøglefri forbindelse med medium-højt moment.
- Type: type 05
- Udførelse: selvcentrerende
- Akseldiameter: 25 mm
- Udvendig diameter: 50 mm
- Mål: l1 17 mm, l2 22 mm, l3 28 mm, l 34 mm
- Overført aksialkraft: 34 kN
- Overført moment: 431 Nm
- Kontakttryk på aksel: 239 N/mm²
- Kontakttryk på nav: 120 N/mm²
- Skruer: 6 stk. M6x20
- Tilspændingsmoment: 13 Nm
- Anbefalet tolerance aksel: h8
- Anbefalet tolerance nav: H8
- Anvendelse: til aksel-nav-forbindelser med krav om selvcentrering og medium-højt moment
Se relaterede løsninger: spændelementer og transmission.
Bemærk: Aksel og nav skal udføres efter de anbefalede tolerancer for korrekt montage og funktion.
