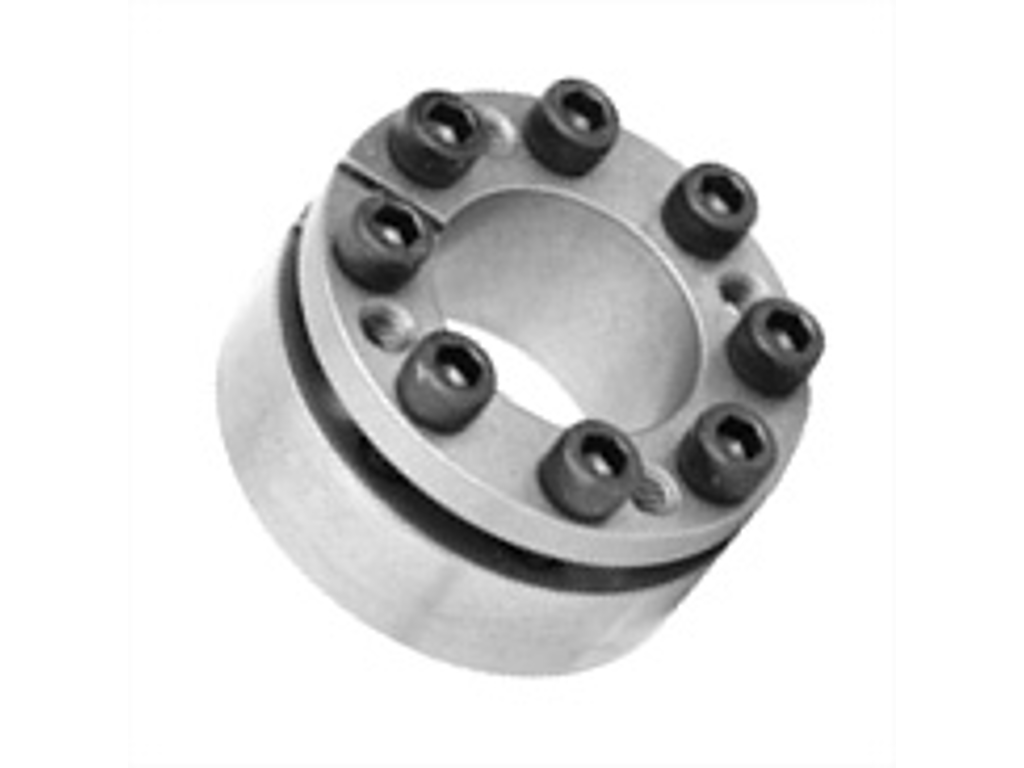

Spændelement type 07 til 60 mm aksel
Selvcentrerende aksel-nav-forbindelse med medium moment
Spændelement type 07 anvendes til friktionslåst fastspænding mellem 60 mm aksel og nav. Udførelsen er selvcentrerende og er derfor relevant i aksel-nav-forbindelser, hvor præcis centrering og stabil momentoverførsel har betydning for den samlede konstruktion. Type 07 overfører moment og aksialkraft uden notgang og er velegnet til montage, hvor der ønskes en nøglefri forbindelse med medium moment.
- Type: type 07
- Udførelse: selvcentrerende
- Akseldiameter: 60 mm
- Udvendig diameter: 90 mm
- Mål: l1 20 mm, l2 25 mm, l3 33 mm, l 41 mm
- Overført aksialkraft: 74 kN
- Overført moment: 2223 Nm
- Kontakttryk på aksel: 182 N/mm²
- Kontakttryk på nav: 121 N/mm²
- Skruer: 8 stk. M8x25
- Tilspændingsmoment: 41 Nm
- Anbefalet tolerance aksel: h8
- Anbefalet tolerance nav: H8
- Anvendelse: til aksel-nav-forbindelser med krav om selvcentrering og medium moment
Se relaterede løsninger: spændelementer og transmission.
Bemærk: Aksel og nav skal udføres efter de anbefalede tolerancer for korrekt montage og funktion.
