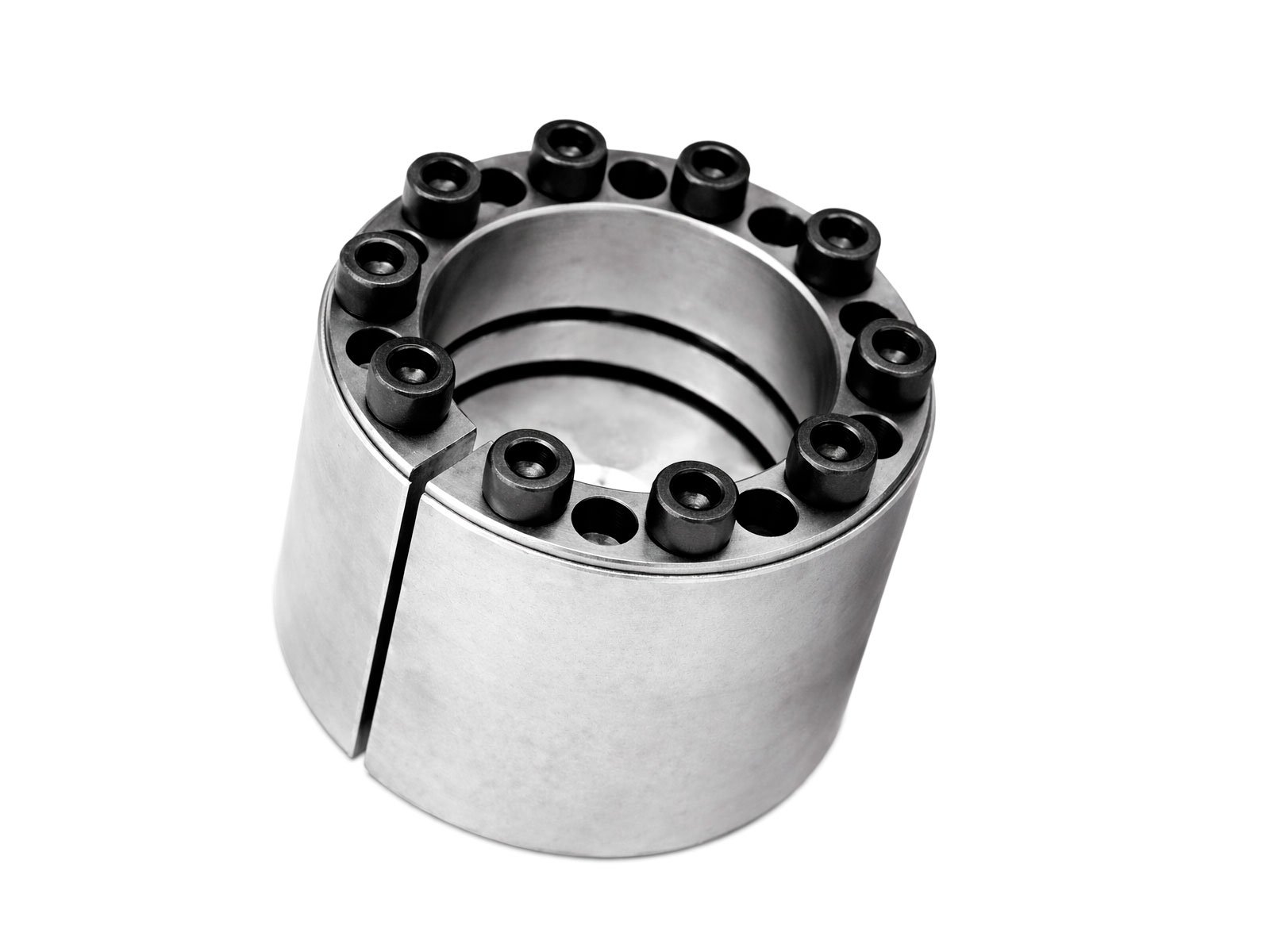

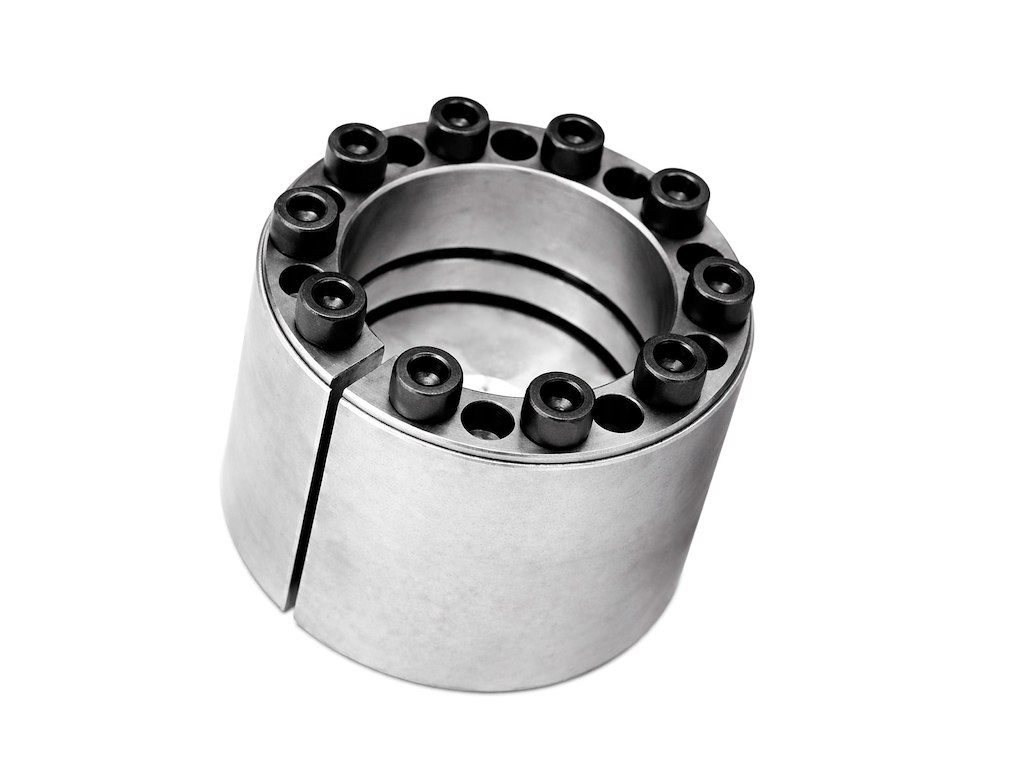

Spændelement type 19 til 40 mm aksel

Selvcentrerende aksel-nav-forbindelse med meget højt moment

Spændelement type 19 anvendes til friktionslåst fastspænding mellem 40 mm aksel og nav. Udførelsen er selvcentrerende og er derfor relevant i aksel-nav-forbindelser, hvor præcis centrering og meget høj momentoverførsel har betydning for den samlede konstruktion. Type 19 overfører moment og aksialkraft uden notgang og er velegnet til montage, hvor der ønskes en nøglefri forbindelse med meget højt moment.

• Type: type 19
• Udførelse: selvcentrerende
• Akseldiameter: 40 mm
• Udvendig diameter: 65 mm
• Mål: l 62 mm, l1 54 mm, l2 44 mm
• Overført aksialkraft: 135 kN
• Overført moment: 2702 Nm
• Kontakttryk på aksel: 293 N/mm²
• Kontakttryk på nav: 121 N/mm²
• Skruer: 7 stk. M8x50
• Tilspændingsmoment: 41 Nm
• Anbefalet tolerance aksel: h8
• Anbefalet tolerance nav: H8
• Anvendelse: til aksel-nav-forbindelser med krav om selvcentrering og meget højt moment

Se relaterede løsninger: spændelementer og transmission.

Bemærk: Aksel og nav skal udføres efter de anbefalede tolerancer for korrekt montage og funktion.
