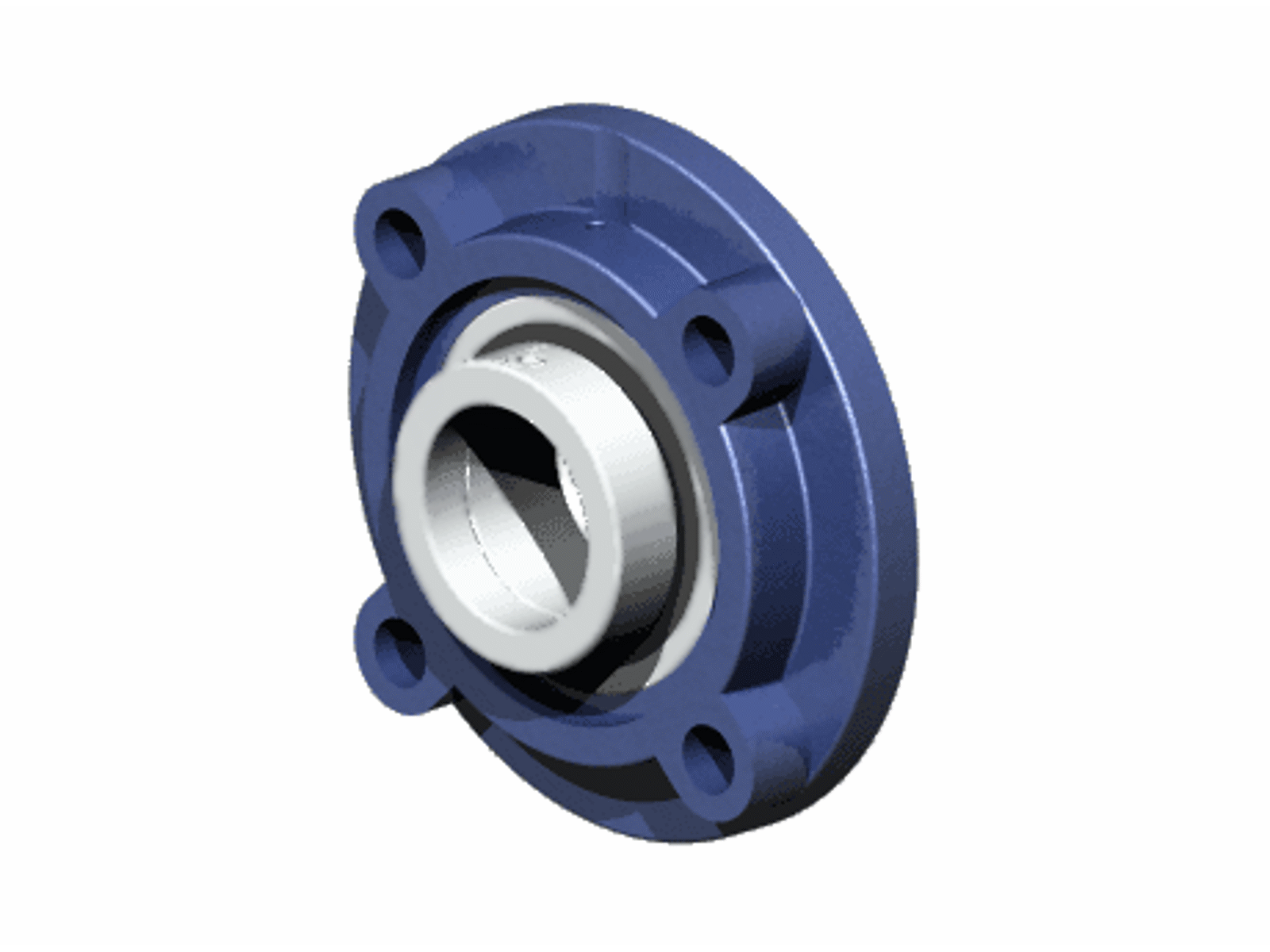

UCFC211 flangeleje komplet med indsatsleje

Rundt 4-bolts flangeleje med UC211 lejeindsats og fastspænding via pinolskruer

UCFC211 er et rundt flangeleje i støbejern med UC211 lejeindsats, forlænget inderring og fastspænding via pinolskruer. Enheden giver stabil akselunderstøtning på plane maskinflader og kan smøres via gevind for smørenippel i huset. Geometrien følger JIS for UCFC-enheder og leveres forsmurt. Se også kategorien UCFC (rundt flangeleje) samt den matchende UC211 lejeindsats.

• Akseldiameter: 55 mm
• Flangediameter: 185 mm
• Boltcirkel: 150 mm
• Afstand mellem tilstødende bolthuller (center–center): 106,1 mm
• Centreringskrave (spigot) – diameter: 125 mm
• Spigothøjde: 13 mm
• Lejebredde: 55,6 mm
• Totalhøjde (enhedsbredde): 58,4 mm
• Hushøjde fra monteringsflade: 43,0 mm
• Flangetykkelse: 31,0 mm
• Bolthuldimension: 19 mm
• Anbefalet bolt: M16
• Smørenippel: 1/8–27 NPT (gevind i hus)
• Fastgørelse på aksel: Pinolskruer i forlænget inderring
• Husmateriale: Gråt støbejern
• Typiske anvendelser: Transportører, ventilatorer/blæsere, gearmontager, blandere m.m.
