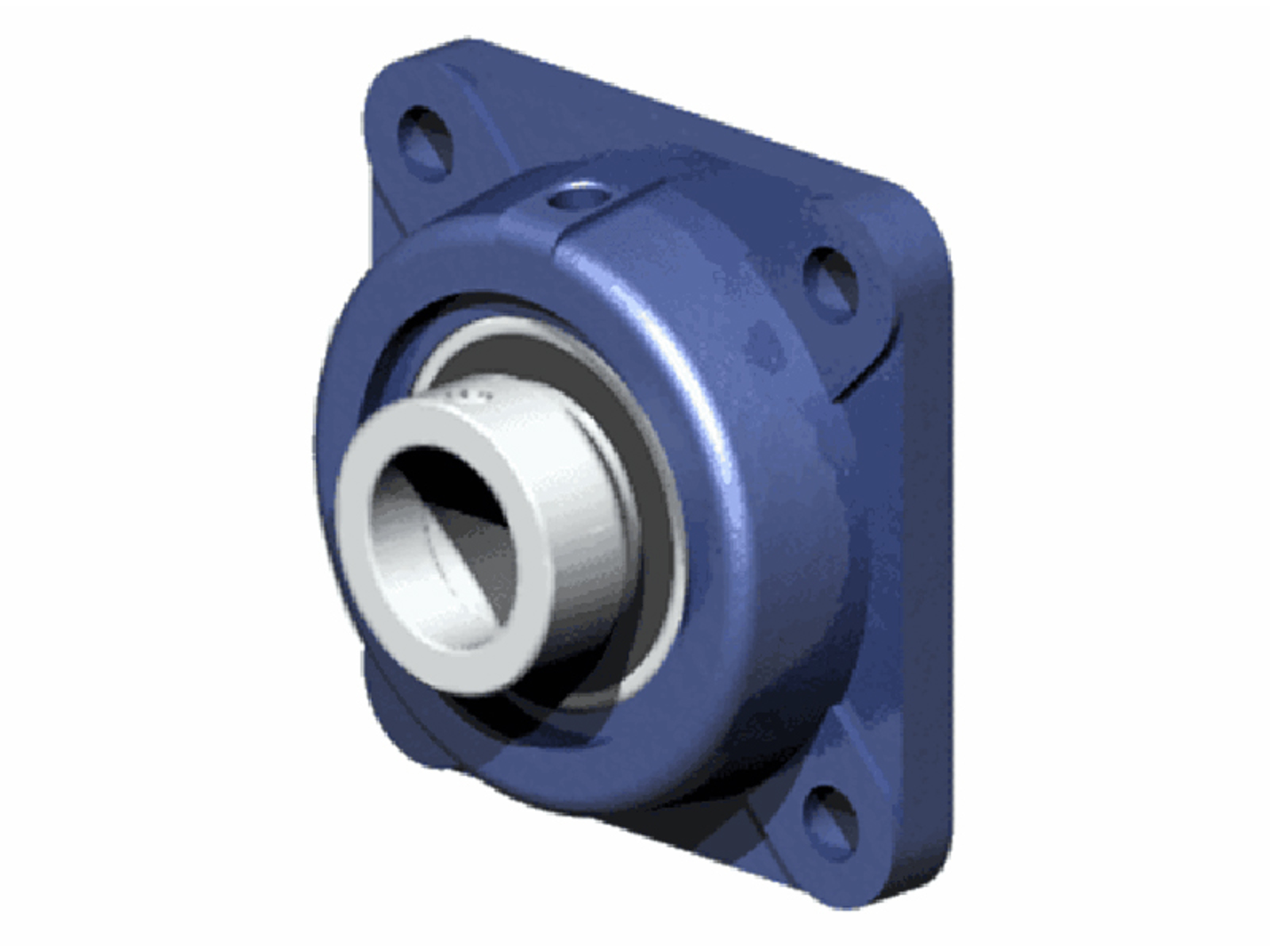

UCFX13 4-hullet firkantet flangeleje komplet med indsatsleje

4-bolts firkantet flangeleje med UCX13 lejeindsats og fastspænding via pinolskruer

UCFX13 er en firkantet flangelejeenhed i støbejern med UCX13 lejeindsats, forlænget inderring og fastspænding via pinolskruer. Enheden understøtter akslen stabilt på plane monteringsflader og kan eftersmøres via smørenippel i huset. Se også UCFX (4-hullede firkantede flangelejer) og UCX lejeindsatser for relaterede varianter.

• Akseldiameter: 65 mm
• Flangemål (kvadrat): 187 mm
• Boltafstand center–center: 149 mm
• Hushøjde fra monteringsflade: 59 mm
• Flange-/fodhøjde: 21 mm
• Totalhøjde: 78,4 mm
• Lejebredde: 74,6 mm
• Bolthuldimension: 19 mm
• Anbefalet bolt: M16
• Fastgørelse på aksel: Pinolskruer i forlænget inderring
• Husmateriale: Gråt støbejern
• Typiske anvendelser: Transportører, kompakte drevmoduler, ventilatorrammer, maskinafskærmninger m.m.
