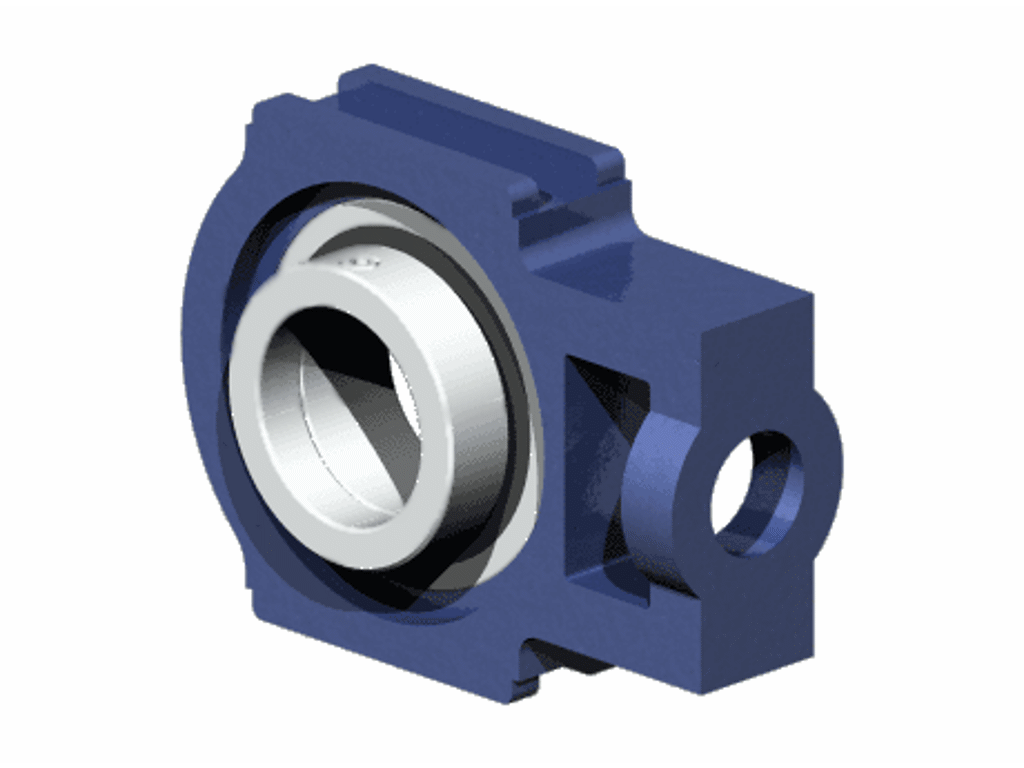

UCT209 kulisseleje (take-up) komplet med indsatsleje

Justérbart kulisseleje i støbejern med UC209 lejeindsats og fastspænding via pinolskruer

UCT209 er et kulisseleje (take-up-enhed) i støbejern med UC209 lejeindsats, forlænget inderring og fastspænding via pinolskruer. Enheden monteres i kulisser/skyderammer, så akselpositionen kan finjusteres langs slidsen ved opspænding. Lejet kan eftersmøres via smørenippel i huset. Se også vores UCT kulisselejer og UC lejeindsatser for relaterede varianter.

• Akseldiameter: 45 mm
• Totallængde: 156,0 mm
• Totalhøjde: 120,0 mm
• Afstand mellem styrespor: 108,0 mm
• Højde til fastgørelsesflade: 88,0 mm
• Lejebredde: 49,2 mm
• Slidsebredde: 16,0 mm
• Recess-bredde: 22,0 mm
• Recess-højde: 52,0 mm
• Fastgørelseshul: 31,0 mm
• Indbyrdes længdemål: L1 = 98,0 mm, L2 = 16,0 mm, L3 = 88,0 mm
• Smørenippel (gevind i hus): M6×1
• Fastgørelse på aksel: Pinolskruer i forlænget inderring
• Husmateriale: Støbejern
• Typiske anvendelser: Transportørstramning, kæde-/remdrev med glidende justering, proces- og ventilatoranlæg
