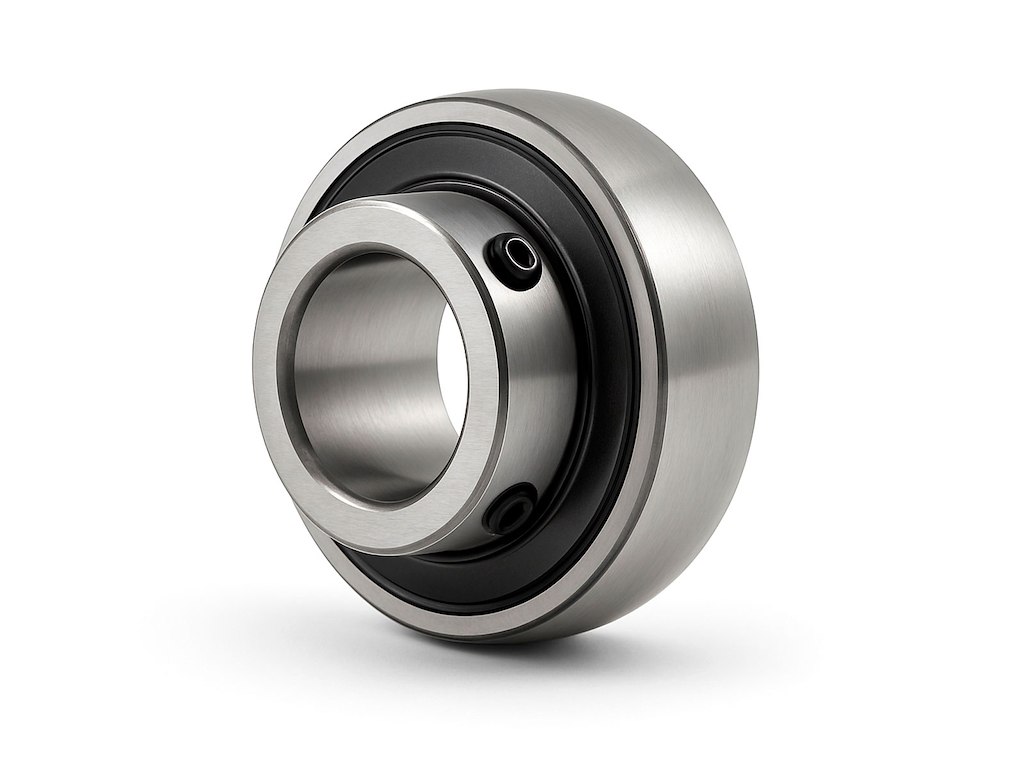

Indsatsleje UC 307

UC-indsatsleje, bred inderring og pinolskruefastgørelse (UC300-serie)

UC 307 er et indsatskugleleje i den kraftigere UC300-serie med bred inderring, sfærisk yderring og fastgørelse via to pinolskruer i inderringen. Den sfæriske yderkontur arbejder mod det konkave sæde i stå- og flangelejehuse og kan udligne mindre vinkelfejl. Lejet leveres lukket på begge sider og anvendes i transportører, ventilatorer samt landbrugs- og industrimaskiner. Se selve produktet LEJE UC 307, samt kompatible huse som UCF 307 firkantet flangelejehus, UCP stålejehuse og UCFL ovale flangelejer for korrekt kombination.

• Dimensioner: 35 mm (akseldiameter), 80 mm (yderdiameter), 48 mm (bredde inderring), 25 mm (bredde yderring).
• Serie/kapacitet: UC300-serien er dimensioneret til højere belastninger end UC200-serien.
• Fastgørelse: To pinolskruer i den brede inderring for sikker låsning på glatte aksler.
• Yderringsgeometri: Sfærisk yderring til konkavt sæde i UCP/UCFL/UCF-huse (JIS-standarder).
• Tætning: Dobbelt tætning på begge sider (kontaktlæbe).
• Belastningsdata (vejledende): Dynamisk C_r ≈ 33,5 kN, statisk C_0r ≈ 19,1 kN.
• Kompatible huse: UCP 307 stålejehus, UCFL 307 ovalt flangeleje og UCF 307 firkantet flangeleje.
• Typiske anvendelser: Transportbånd, blæsere, føde-/aftrækssystemer og øvrige lette til middel belastede drivlinjer. (Branchepraksis for UC-enheder).

Bemærk: Kontroller altid akseltolerance og anbefalet moment for pinolskruer i forhold til belastning og driftsmiljø.
