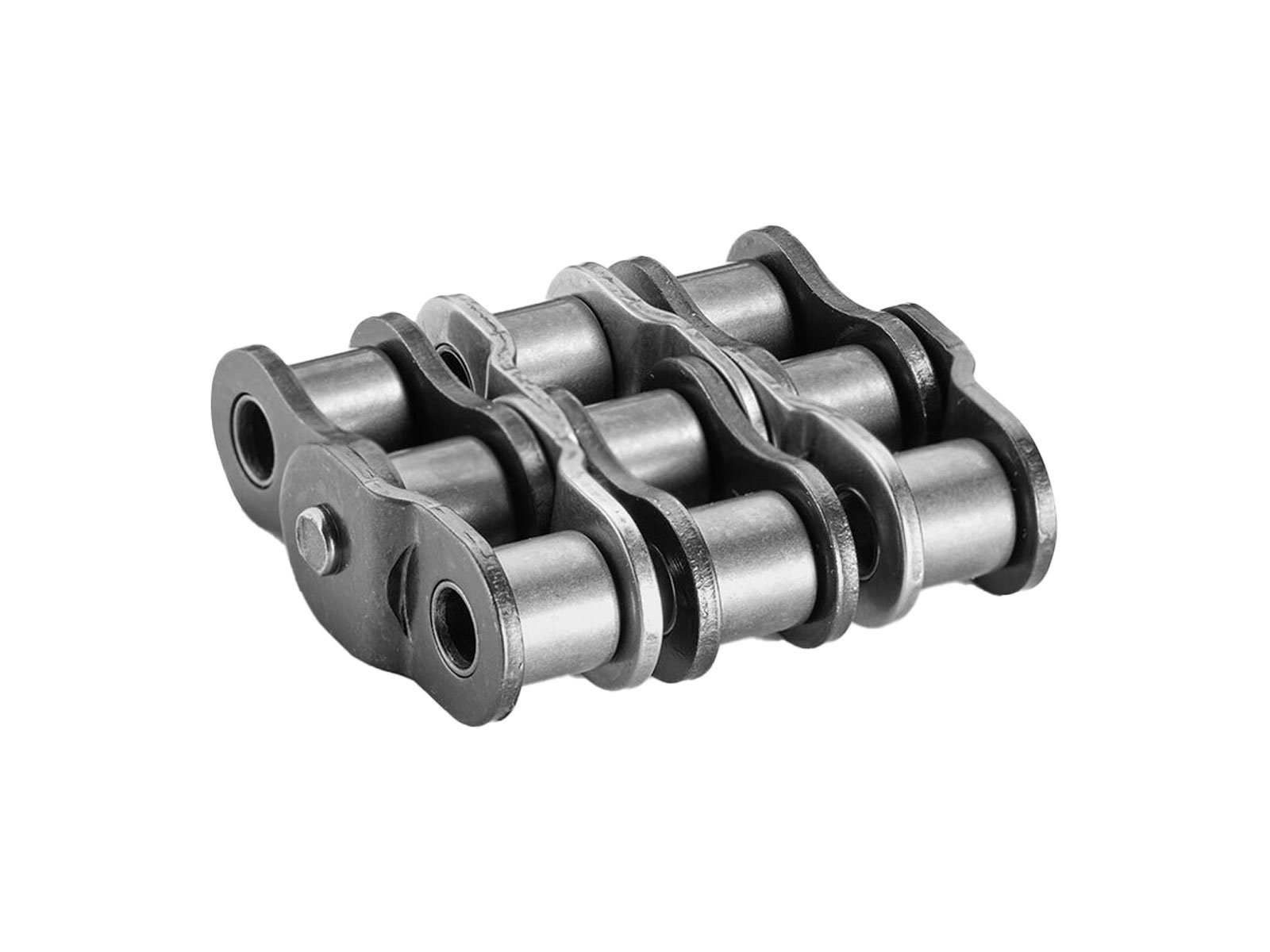

Sedis 10B3 5/8" dobbelt forkrøbbet triplex samleled
Dobbelt forkrøbbet samleled til BS 10B-3 rullekæde, 5/8" deling
Sedis 10B3 5/8" dobbelt forkrøbbet triplex samleled bruges, hvor en tre-rækket kæde skal forskydes i forhold til standardled, fx ved beslag, føringer eller særlige konstruktioner på anlæg og maskiner. Ledtypen gør det muligt at tilpasse BS 10B-3 rullekæde uden at ændre kædestørrelse eller deling. Se flere løsninger inden for kæder og tilbehør under rullekæder og samleled.
- Anvendelse: Til opbygning og justering af BS/ISO 10B-3 triplex rullekæde, hvor kæden skal forskydes sideværts og kræver dobbelt forkrøbning på alle tre kæderækker, fx i transportører, fødelinjer, kompakte drev og specialmaskiner. Egner sig godt sammen med andre specialled og beslag, som du finder under kædeled og tilbehør.
- Kapacitet/Ydelse: Dobbelt forkrøbbet triplex samleled udført efter samme grundgeometri som Sedis BS 10B-3 rullekæde (BS/ISO 606), så deling og indgreb bevares på alle kæderækker:
- Pitch p: 5/8" – 15,875 mm.
- Rullediameter d1: 10,16 mm.
- Indvendig bredde mellem inderplader b1: 9,65 mm.
- Boltdiameter d2: 5,08 mm.
- Inderpladehøjde h: 14,70 mm.
Ledtypen er beregnet til drift sammen med standard BS 10B-3 triplex rullekæde i samme dimensioner. For øvrige kædestørrelser kan du se udvalget af BS rullekæder.
- Udførelse/Materiale: Stål-samleled med dobbelt forkrøbbede plader på alle tre kæderækker, tapper og bøsninger, der sikrer korrekt indgreb i kædehjul og naboskifter, også ved forskudt kædeføring. Udført efter BS/ISO 606 for 10B-serien og egnet til almindelige industrimiljøer med korrekt smøring.
- Kompatibilitet/tilbehør: Passer til BS/ISO 10B-3 triplex rullekæder og kædehjul i deling 5/8" – 15,875 mm. Kan kombineres med øvrige Sedis kædekomponenter, samleled og kædehjul i samme kædestørrelse som en del af komplette mekaniske kædetræk.
Bemærk: Kontroller altid orienteringen af det dobbelt forkrøbbet triplex samleled, så forskydningen svarer til den ønskede kædeføring, og sikr at alle tapper og plader er helt i indgreb, før anlægget startes. Ved høj belastning eller reverserende drift bør antallet af specialled i en kædestræk begrænses for at opnå maksimal levetid.
