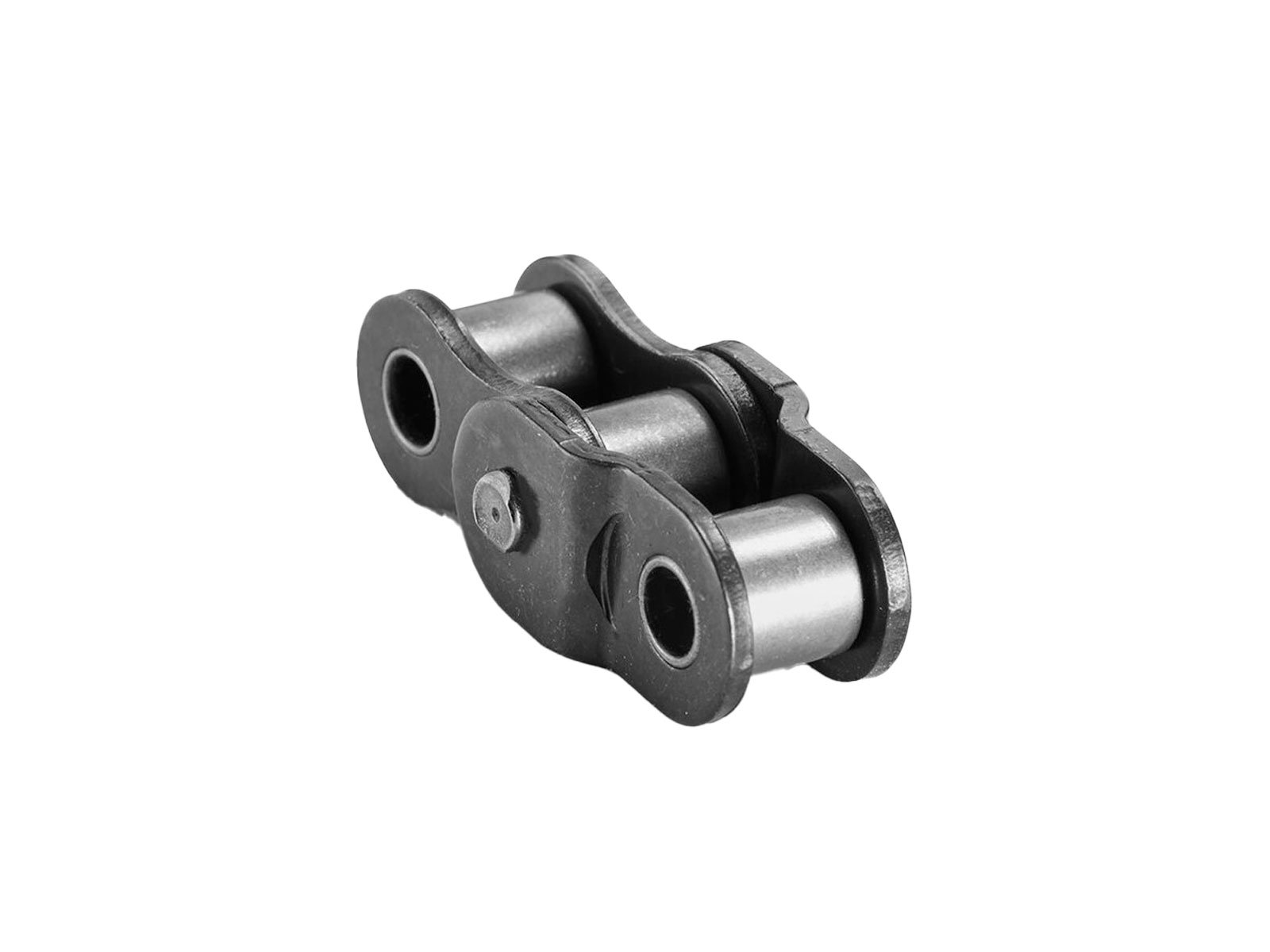

Sedis 12B1 3/4" dobbelt forkrøbbet samleled
Dobbelt forkrøbbet samleled til BS 12B-1 rullekæde, 3/4" deling
Sedis 12B1 3/4" dobbelt forkrøbbet samleled bruges, hvor kædeføringen skal forskydes i forhold til standardled, fx ved beslag, føringer eller særlige konstruktioner på anlæg og maskiner. Ledtypen gør det muligt at tilpasse BS 12B-1 rullekæde uden at ændre kædestørrelse eller deling. Se flere løsninger inden for kæder og tilbehør under rullekæder og samleled.
- Anvendelse: Til opbygning og justering af BS/ISO 12B-1 simplex rullekæde, hvor kæden skal forskydes sideværts og kræver dobbelt forkrøbning, fx i transportører, fødelinjer, kraftigere drev og specialmaskiner. Egner sig godt sammen med andre specialled og beslag, som du finder under kædeled og tilbehør.
- Kapacitet/Ydelse: Dobbelt forkrøbbet samleled udført efter samme grundgeometri som Sedis BS 12B-1 rullekæde (BS/ISO 606), så deling og indgreb bevares:
- Pitch p: 3/4" – 19,05 mm.
- Rullediameter d1: 12,07 mm.
- Indvendig bredde mellem inderplader b1: 11,68 mm.
- Boltdiameter d2: 5,72 mm.
- Inderpladehøjde h: 16,00 mm.
Ledtypen er beregnet til drift sammen med standard BS 12B-1 rullekæde i samme dimensioner. For øvrige kædestørrelser kan du se udvalget af BS rullekæder.
- Udførelse/Materiale: Stål-samleled med dobbelt forkrøbbede plader, tapper og bøsninger, der sikrer korrekt indgreb i kædehjul og naboskifter, også ved forskudt kædeføring. Udført efter BS/ISO 606 for 12B-serien og egnet til almindelige industrimiljøer med korrekt smøring.
- Kompatibilitet/tilbehør: Passer til BS/ISO 12B-1 simplex rullekæder og kædehjul i deling 3/4" – 19,05 mm. Kan kombineres med øvrige Sedis kædekomponenter, samleled og kædehjul i samme kædestørrelse som en del af komplette mekaniske kædetræk.
Bemærk: Kontroller altid orienteringen af det dobbelt forkrøbbet samleled, så forskydningen svarer til den ønskede kædeføring, og sikr at alle tapper og plader er helt i indgreb, før anlægget startes. Ved høj belastning eller reverserende drift bør antallet af specialled i en kædestræk begrænses for at opnå maksimal levetid.
