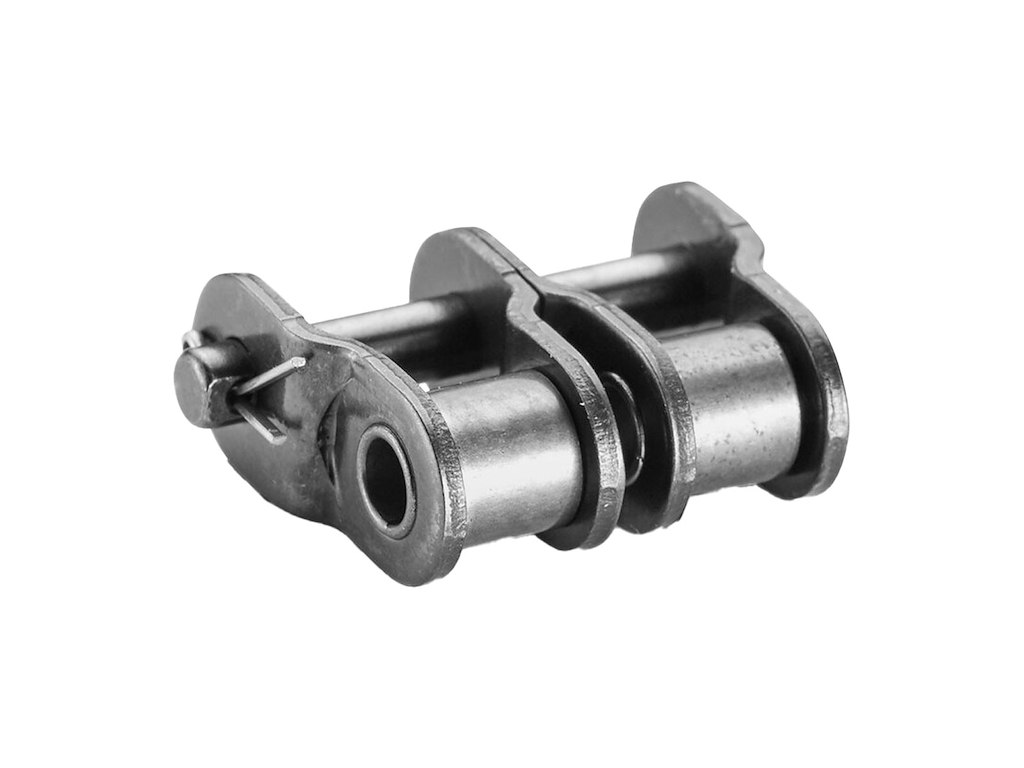

Sedis 20B2 1-1/4" forkrøbbet duplex samleled
Forkrøbbet duplex samleled til BS 20B-2 rullekæde, 1-1/4" deling
Sedis 20B2 1-1/4" forkrøbbet duplex samleled bruges, hvor en to-rækket kæde skal forskydes i forhold til standardled, fx ved beslag, føringer eller særlige konstruktioner på anlæg og tunge drev. Ledtypen gør det muligt at tilpasse BS 20B-2 rullekæde uden at ændre kædestørrelse eller deling. Se flere løsninger inden for kæder og tilbehør under rullekæder og samleled.
- Anvendelse: Til opbygning og justering af BS/ISO 20B-2 duplex rullekæde, hvor kæden skal forskydes sideværts i forhold til standardled, fx i kraftige transportører, langsomme tungdrev, procesanlæg og specialmaskiner. Kan med fordel kombineres med andre specialled og beslag, som du finder under kædeled og tilbehør.
- Kapacitet/Ydelse: Forkrøbbet duplex samleled udført efter samme grundgeometri som Sedis BS 20B-2 rullekæde (BS/ISO 606), så deling og indgreb bevares på begge kæderækker:
- Pitch p: 1-1/4" – 31,75 mm.
- Rullediameter d1: 19,05 mm.
- Indvendig bredde mellem inderplader b1: 3/4" – 19,56 mm.
- Boltdiameter d2: 10,18 mm.
- Inderpladehøjde h: 26,00 mm.
Ledtypen er beregnet til drift sammen med standard BS 20B-2 duplex rullekæde i samme dimensioner. For øvrige kædestørrelser og varianter kan du se udvalget af BS rullekæder.
- Udførelse/Materiale: Stål-samleled med forkrøbbede plader på begge kæderækker, tapper og bøsninger, der sikrer korrekt indgreb i kædehjul og naboskifter, også ved forskudt kædeføring. Udført efter BS/ISO 606 for 20B-serien og egnet til almindelige industrimiljøer med korrekt smøring.
- Kompatibilitet/tilbehør: Passer til BS/ISO 20B-2 duplex rullekæder og kædehjul i deling 1-1/4" – 31,75 mm. Kan kombineres med øvrige Sedis kædekomponenter, samleled og kædehjul i samme kædestørrelse som en del af komplette mekaniske kædetræk.
Bemærk: Kontroller altid orienteringen af det forkrøbbet duplex samleled, så forskydningen svarer til den ønskede kædeføring, og sikr at alle tapper og plader er helt i indgreb, før anlægget startes. Ved høj belastning eller reverserende drift bør antallet af specialled i en kædestræk begrænses for at opnå længst mulig levetid.
