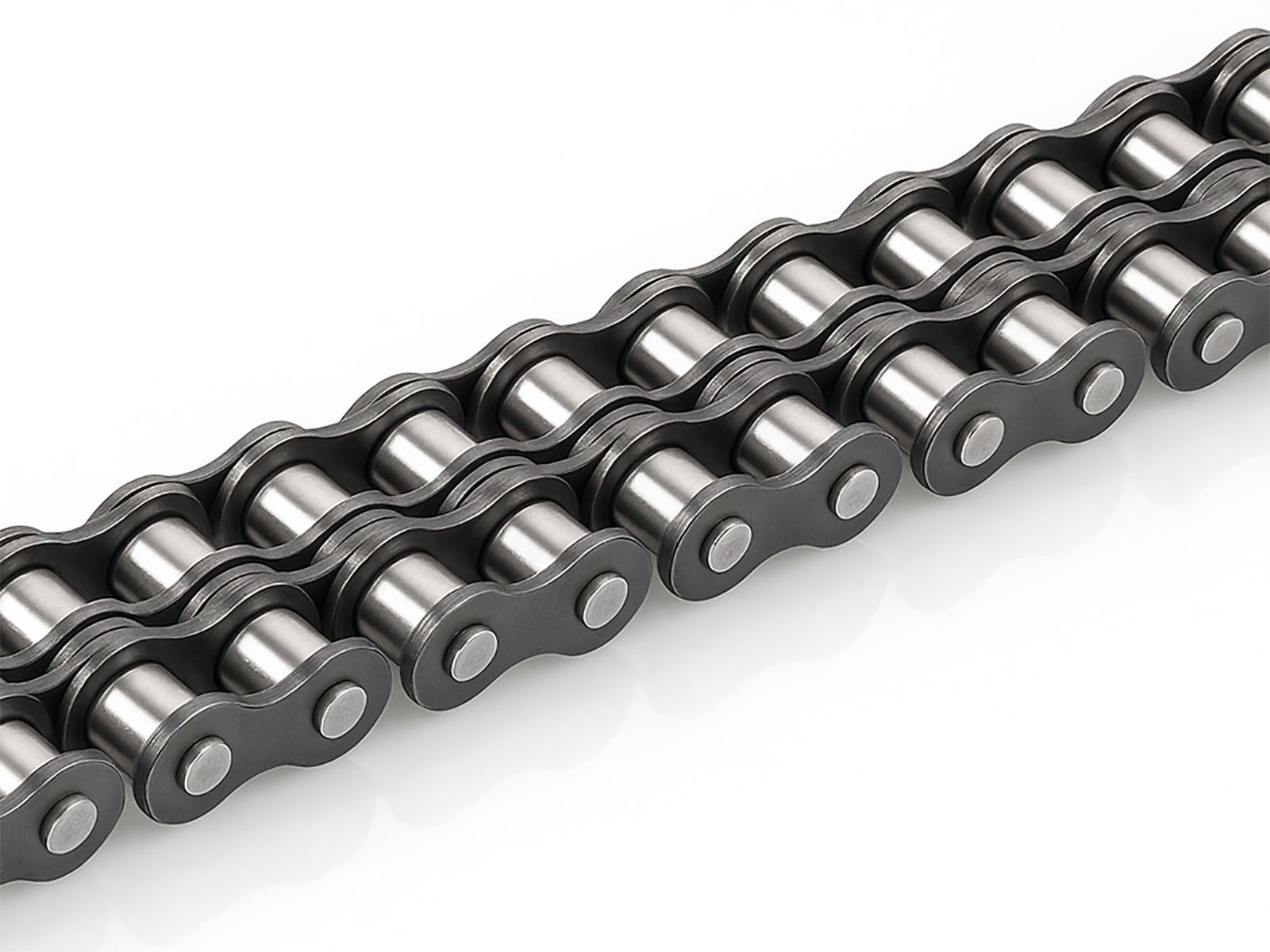

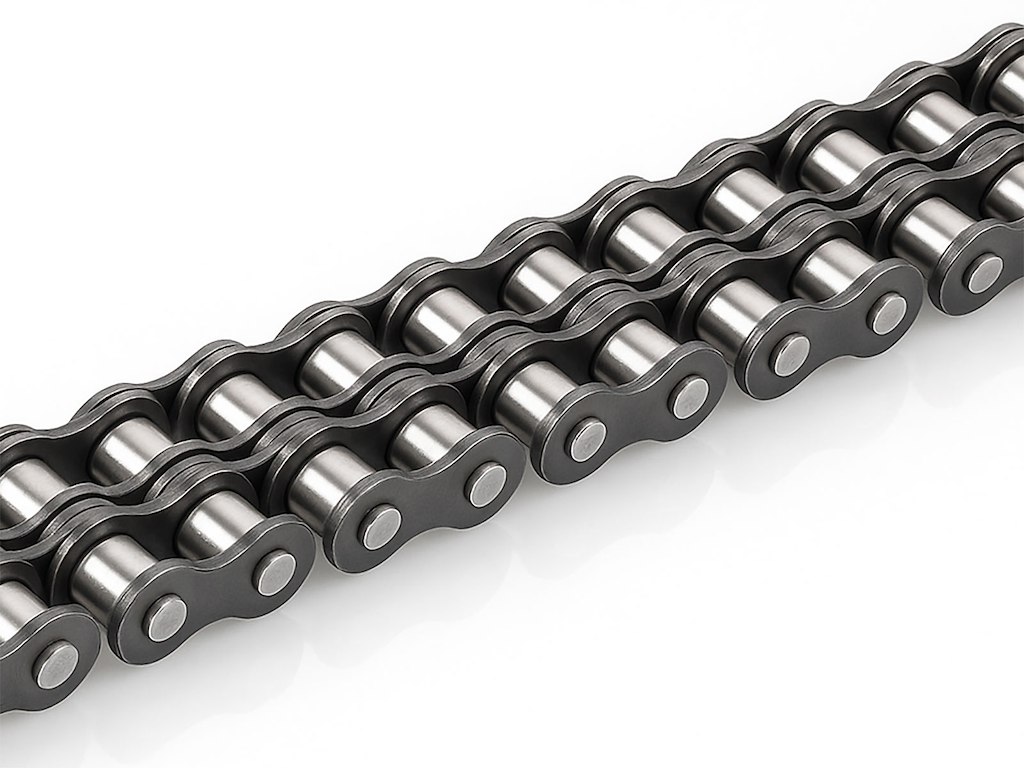

Sedis 06B2 duplex 3/8" rullekæde
BS 06B-2 duplex rullekæde, 3/8" deling
Sedis 06B2 duplex 3/8" rullekæde er en kompakt, dobbeltrækket BS 06B-2 kæde til lette og mellemstore kraftoverførsler, hvor der kræves høj driftssikkerhed på begrænset plads. Kæden anvendes i gearmotorer, automationsudstyr og små transportører, hvor jævn gang og præcis kraftoverførsel er vigtig. Se flere varianter i vores program for BS rullekæder.
- Anvendelse: Til industridrev, kompakte transportører, pakkelinjer og specialmaskiner, hvor en BS/ISO 06B-2 duplex rullekæde giver ekstra bæreevne i forhold til simplex, uden at kædebredden bliver for stor.
- Kapacitet/Ydelse: Sedis Delta® 06B-2 rullekæde med præcisionskomponenter og kædemål efter ISO 606:
- Pitch p: 9,525 mm.
- Rullediameter d1: 6,35 mm.
- Indvendig bredde mellem inderplader b1: 5,77 mm.
- Samlet bredde over bolte L: 23,10 mm.
- Boltdiameter d2: 3,28 mm.
- Inderpladehøjde h: 8,20 mm.
- Min. brudlast: 16,9 kN.
- Masse pr. meter: ca. 0,74 kg/m.
De angivne værdier følger Sedis’ officielle kædetabel for BS Chains – European Series Delta® range og sikrer korrekt indgreb i kædehjul og høj driftsikkerhed. Til andre størrelser og rækkeantal kan du se hele programmet af rullekæder og samleled.
- Udførelse/Materiale: Duplex præcisionsrullekæde i stål med hærdede tappe, bøsninger og ruller samt stabile inder- og yderplader. Fremstillet efter BS 228 / DIN 8187 og ISO 606, så tolerancer og hårdheder giver lavt slid ved korrekt smøring.
- Kompatibilitet/tilbehør: Passer til kædehjul for BS/ISO 06B-2 i deling 9,525 mm (3/8") og 2-rækket tandprofil. Kan kombineres med tilhørende samleled, forkrøbne led og øvrigt tilbehør til BS rullekæder, samt relaterede løsninger i BS rullekædeprogrammet.
Bemærk: Kontroller altid, at kædehjul og rullekæde er i samme standard og deling, og at akselafstand, kædespor og smøring er korrekt. Efterspænd kæden efter indkøring for at opnå maksimal levetid og driftsikkerhed.
