Bygningsskiver til konstruktion og montage
Bygningsskiver bruges sammen med bolte og møtrikker, når belastningen skal fordeles over en større anlægsflade. Den store udvendige diameter reducerer det lokale tryk mod underlaget og gør skivetypen relevant ved montage i blandt andet træ, stål og andre konstruktionsmaterialer. Hos Teknidan finder du bygningsskiver i flere dimensioner og udførelser til konstruktion, montage og vedligehold.
Skiver til trækonstruktioner
Skiver til trækonstruktioner har typisk en større anlægsflade end almindelige planskiver. Det er relevant, fordi boltens eller møtrikkens klemkraft ellers kan koncentreres på et mindre område af træet. En bygningsskive hjælper med at fordele belastningen over et større areal og anvendes derfor blandt andet ved boltesamlinger i bjælker, stolper og andre konstruktive trædele. Skivens dimension skal altid vælges efter bolten og kravene til den konkrete samling.
DIN 440 og DIN 440 R
DIN 440 forbindes traditionelt med bygningsskiver og skiver til trækonstruktioner. Betegnelsen DIN 440 R ses fortsat anvendt om runde skiver i ældre specifikationer og produktsammenhænge. Den aktuelle DIN 440-standard omhandler skiver med firkanthul, især til trækonstruktioner. Ved udskiftning af ældre skiver DIN 440 bør form, huldiameter, udvendige mål, tykkelse og den konkrete standardudgave derfor kontrolleres frem for alene at vælge efter standardnummeret.
Runde bygningsskiver med stor anlægsflade
Runde bygningsskiver bruges, når der ønskes en stor cirkulær anlægsflade omkring bolthullet. Teknidans sortiment omfatter varmgalvaniserede bygningsskiver i forskellige diametre og tykkelser. De store skiver til bolte kan blandt andet anvendes i konstruktionssamlinger, hvor underlaget skal aflastes og klemkraften fordeles over et større område.

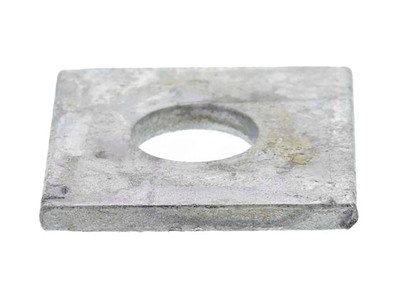

Firkantede bygningsskiver
Firkantede bygningsskiver giver ligeledes en stor anlægsflade og anvendes i forskellige konstruktionssamlinger. Teknidans aktuelle firkantede skiver er varmgalvaniserede og angivet efter DIN 436. Det er derfor vigtigt at skelne mellem firkantede skiver efter DIN 436 og produkter, der omtales med DIN 440-betegnelser, da standarderne ikke beskriver samme udførelse.
Varmgalvaniserede bygningsskiver
Varmgalvaniserede bygningsskiver, ofte angivet som FZV, har en zinkbelægning, der beskytter stålet mod korrosion. Denne overflade anvendes blandt andet ved konstruktionsmontage og i miljøer, hvor ubeskyttet stål ikke er tilstrækkeligt. Teknidans aktuelle udvalg af både runde og firkantede bygningsskiver indeholder FZV-varianter i flere dimensioner.
Bygningsskive M12, M16 og M20
Valg af bygningsskive skal tage udgangspunkt i boltens nominelle diameter og skivens hulmål. En bygningsskive M12 skal have et hul med tilstrækkelig frigang til en M12-bolt, mens en bygningsskive M16 og bygningsskive M20 tilsvarende dimensioneres til deres respektive boltstørrelser. Teknidans sortiment omfatter blandt andet runde varmgalvaniserede skiver til M12, M16 og M20 samt firkantede varianter i udvalgte størrelser.
Vælg bygningsskive efter bolt og underlag
Når du vælger bygningsskiver, bør du kontrollere boltstørrelse, indvendig diameter, udvendige mål, tykkelse, form og overfladebehandling. En større udvendig diameter giver en større anlægsflade, men skiven skal samtidig passe til pladsforholdene og konstruktionens krav. Se også det samlede udvalg af skiver, hvis du skal bruge planskiver, skærmskiver, facetskiver eller andre skivetyper.
Befæstelse til konstruktion og montage
Bygningsskiver anvendes sammen med bolte, møtrikker og andre fastgørelseselementer i komplette mekaniske samlinger. I overkategorien befæstelse finder du et bredere udvalg af produkter til konstruktion, maskinmontage, byggeri og vedligehold.
Kontakt Teknidan for rådgivning om bygningsskiver
Er du i tvivl om, hvilken bygningsskive der passer til din konstruktion, hjælper Teknidan gerne med valg af boltstørrelse, huldiameter, udvendige mål, form og overflade. Det gælder både runde bygningsskiver, firkantede bygningsskiver, varmgalvaniserede bygningsskiver og store skiver til bolte. Kontakt Teknidan for rådgivning, tilbud eller hjælp til at finde den rette befæstelsesløsning.
FAQ om bygningsskiver
Hvad er en bygningsskive?
En bygningsskive er en skive med relativt stor anlægsflade, som bruges sammen med bolte og møtrikker til at fordele klemkraften over et større område.
Hvad bruges bygningsskiver til?
Bygningsskivers anvendelse omfatter blandt andet montering af træ- og stålkonstruktioner, hvor boltens eller møtrikkens belastning skal fordeles over en større anlægsflade ved hjælp af passende materialer i overensstemmelse med bygningsdesign.
Hvad betyder DIN 440?
DIN 440 er en standard for skiver til især trækonstruktioner. Den aktuelle DIN 440 omhandler skiver med firkanthul. Ved ældre specifikationer bør den konkrete standardudgave og skivens mål kontrolleres.
Er firkantede bygningsskiver DIN 440?
Ikke nødvendigvis. Teknidans aktuelle firkantede bygningsskiver er angivet efter DIN 436. Standardnummeret bør derfor altid kontrolleres på det konkrete produkt.
Hvad betyder FZV på en bygningsskive?
FZV angiver en varmforzinket eller varmgalvaniseret overflade, hvor stålet er beskyttet med et zinklag mod korrosion.
Hvordan vælger jeg mellem bygningsskive M12, M16 og M20?
Vælg skiven efter boltens nominelle størrelse og kontrollér samtidig skivens indvendige diameter, udvendige mål, tykkelse og form i forhold til konstruktionen.
