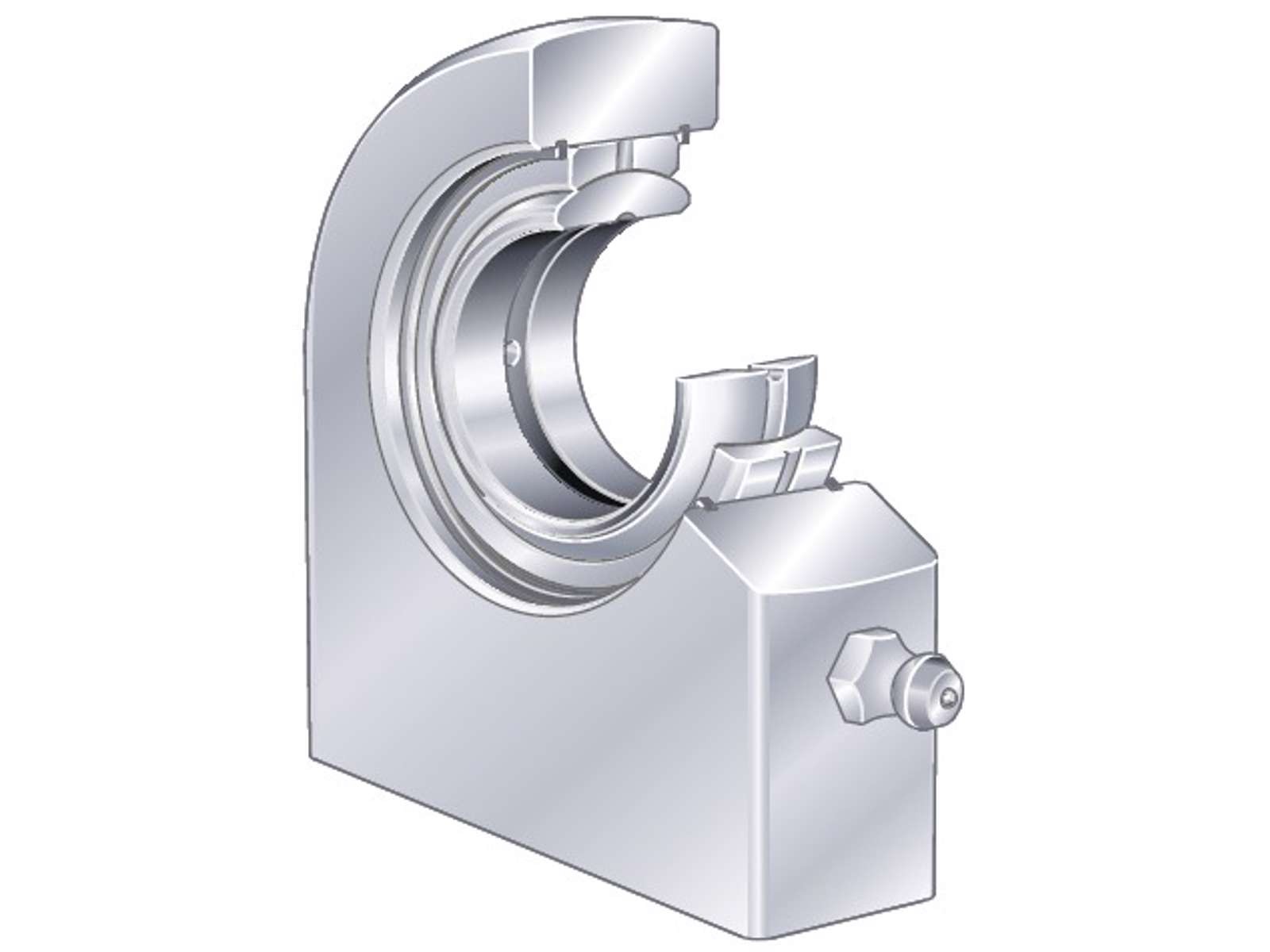

INA GF20-DO ledleje til påsvejsning

Ledhoved med låseringe, stål/stål-kontakt og smørenippel

GF20-DO er et ledleje til påsvejsning i massiv udførelse. Lejet fastholdes med låseringe i ledhovedet og kan demonteres ved service. Konstruktionen optager radiale belastninger i træk- og trykretning, overfører bevægelser med lavt moment og anvendes ved vekslende belastninger. Glidekontaktfladerne er stål/stål i åben udførelse med temperaturområde fra -60 °C til 200 °C. Ledhovedet er opslidset for sikker fastspænding og kan eftersmøres via kegleformet smørenippel.

• Brand: INA
• Model: GF20-DO
• Standard: DIN ISO 12240-4
• Glidekontaktflader: Stål/stål (åben udførelse)
• Temperaturområde: -60 °C til 200 °C
• Indvendig diameter (d): 20 mm
• Udvendig diameter (D): 35 mm
• Bredde, inderring (B): 16 mm
• Lejehus, længde: 63 mm
• Lejehus, bredde: 50 mm
• Lejehus, højde: 19 mm
• Fastgørelse: Påsvejsning
• Fiksering af leje: Låseringe i ledhoved
• Smøring: Eftersmøring via kegleformet smørenippel
• Slids: Opslidset for sikker fastspænding
• Belastningstype: Radiale belastninger i træk og tryk; egnet til vekslende belastninger
• Anvendelse: Montering i enden af hydrauliske cylindere
