INA ledhoved med indvendigt gevind

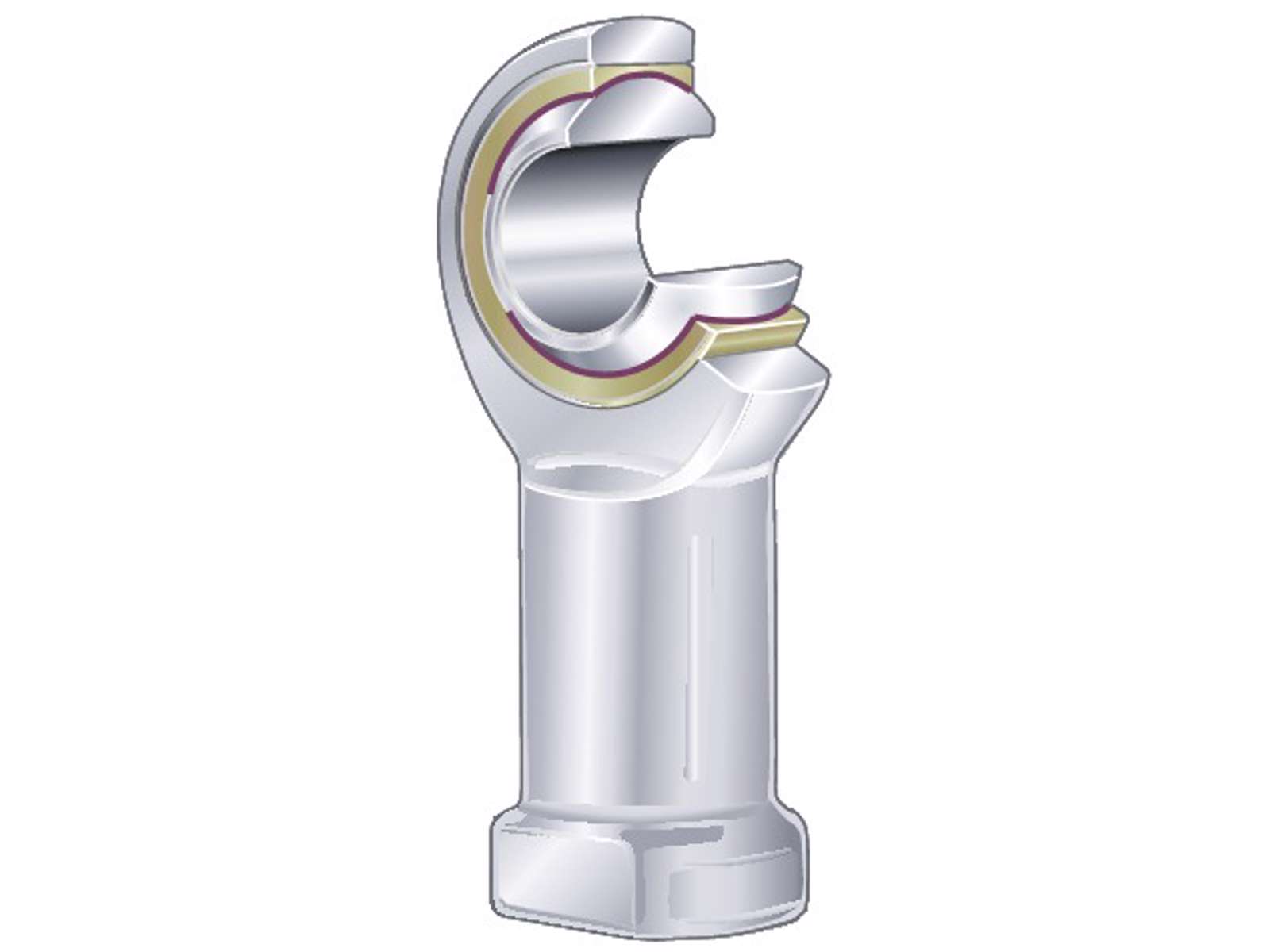

Ledhoved med indvendigt gevind

Modellen er i henhold til DIN ISO 12240-4. Dimensionsrække K, type F har en glidekontaktflade i stål/bronze. Gevindstørrelsen er M16. Udførelsen er vedligeholdelsesfri. Zinkoverfladen beskytter mod korrosion, og det smalle hoved gør indbygningen kompakt. Indvendig diameter er 16 mm og udvendig diameter er 32 mm. Lejehuset er 85 mm langt, 42 mm bredt og 22 mm højt.

• Brand: INA
• Model: Ledhoved m. indvendig gevind
• Standard: DIN ISO 12240-4
• Gevindstørrelse: M16
• Indvendig diameter (d): 16 mm
• Udvendig diameter (D): 32 mm
• Bredde, inderring (B): 21 mm
• Lejehus, længde: 85 mm
• Lejehus, bredde: 42 mm
• Lejehus, højde: 22 mm
• Funktion: Optager radiale belastninger i træk- og trykretning; overfører bevægelser og belastninger med lavt moment; egnet til vekslende belastninger
• Vedligeholdelse: Vedligeholdelsesfri
• Overflade: Zink
• Indbygning: Smalt hoved for kompakte konstruktioner
