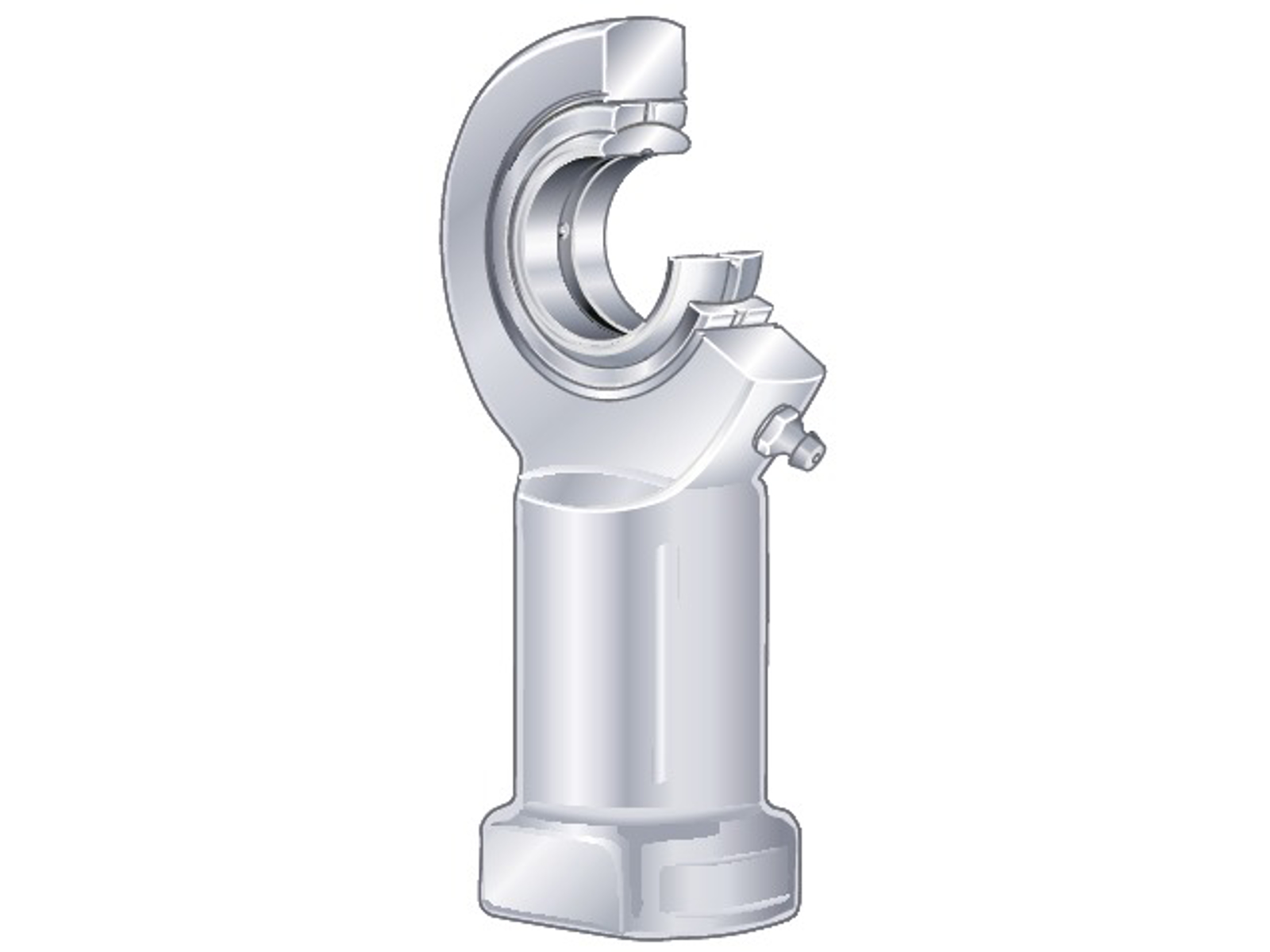

INA ledhoved med indvendigt gevind

Ledhoved med indvendigt gevind

Modellen er i henhold til DIN ISO 12240-4. Dimensionsrække E, type F har en glidekontaktflade i stål/stål. Gevindet er venstregevind i størrelsen M16. Zinkoverfladen beskytter mod korrosion, og det smalle hoved gør indbygningen kompakt. Indvendig diameter er 17 mm og udvendig diameter er 30 mm. Lejehuset er 90 mm langt, 46 mm bredt og 27 mm højt.

• Brand: INA
• Model: Ledhoved m. indvendig venstregevind
• Standard: DIN ISO 12240-4
• Gevindtype: Venstregevind
• Gevindstørrelse: M16
• Indvendig diameter (d): 17 mm
• Udvendig diameter (D): 30 mm
• Bredde, inderring (B): 14 mm
• Lejehus, længde: 90 mm
• Lejehus, bredde: 46 mm
• Lejehus, højde: 27 mm
• Funktion: Optager radiale belastninger i træk- og trykretning; overfører bevægelser og belastninger med lavt moment; egnet til vekslende belastninger
• Overflade: Zink
• Indbygning: Smalt hoved for kompakte konstruktioner
